一个4腔的带通滤波器

05-08

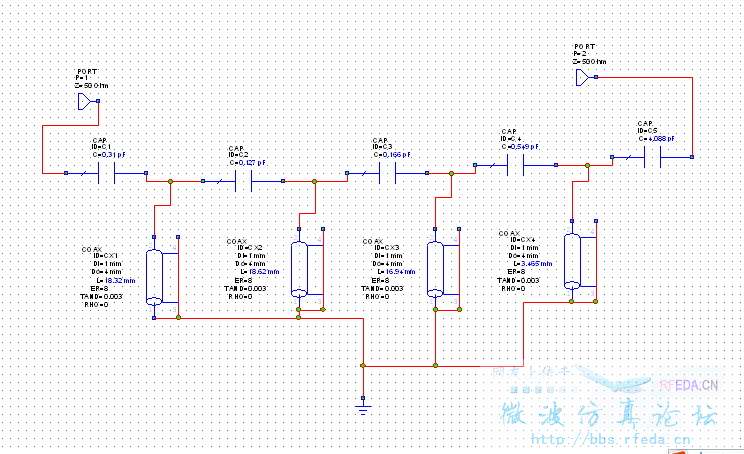

仿真了一个4腔的，频率为4105M的带通滤波器，不知道是不是因为频率太高了，高端的抑制有点差

带通滤波器通常情况下，高端抑制能力要比低端差一些。
可以通过优化的方法调试一下，能够再抑制一些。
另外，请教，利用同轴模型，能够仿真腔体滤波器么?
能够做出来么?
小编的仿真是这个意思么?

腔体你干嘛不用HFSS仿真呢

可能是闲着无聊吧
可以对比下

这个结果也太差了点吧！

只有两个pole，小编的耦合系数还不到位啊！这种情况下根本无法判断高端的抑制是否好坏。

学夕阳下

怎么看不到
