请教个过孔的问题
05-08

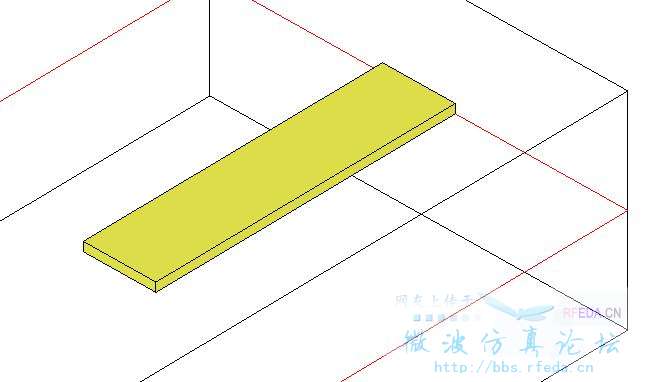

现有带线传输线，在下想在其上打一过孔同时往上和往下接地。
无奈抽取出来的结构只能是往下的过孔，即使是在抽取到的EM结构中手动修改过孔从顶层，一进行仿真，过孔又变成了从中央到底面穿过一层。
简言之，怎样由原理图抽取得到附件中的结构。
无奈抽取出来的结构只能是往下的过孔，即使是在抽取到的EM结构中手动修改过孔从顶层，一进行仿真，过孔又变成了从中央到底面穿过一层。
简言之，怎样由原理图抽取得到附件中的结构。
另有一问：
AWR中，可有办法在原理图抽取，直接使微带接地到enclosure上?
再提一问：
EM仿真中， 每次关闭AWR后，或者改变参数再改回来，先前仿真过的结果并未得到保存。
请问，有没哪个选项可以让AWR保存已仿过的结果。类似于HFSS的SAVE FIELDS?
1、没有做过带状线，帮顶了
2：用Interconnects中的Gnd_Strap实现接地，可以达到你要的效果3
3、如果是“Graph ”采用Ctrl+F，保存仿真结果不知道Save Simulation Results能不能实现?
