90 degree shifted Wilkinson combiner AWR 仿真求助
05-08
向各位Microwave Office的用户请教一个问题，试图仿真一个90 degree shifted Wilkinson combiner，这个东西其实也没什么复杂的，就是一个一分二的Wilkinson功分器，但是输出端的两臂的长度大约相差四分之一波长。原理图仿真没什么，但是在EMsignt里似乎Enclosure都是四四方方的，那两个不等长的两个输出臂成了麻烦，在上面没法加端口。
在EMsignt里Enclosure的形状可以自己改吗?刚开始用AWR，有些摸不着头脑。
在EMsignt里Enclosure的形状可以自己改吗?刚开始用AWR，有些摸不着头脑。
用reference plane应该可以吧
短的那个端口，利用reference plane，来"减去"延长到边界的那部分多余的线长就可以了。宽度保持一样。

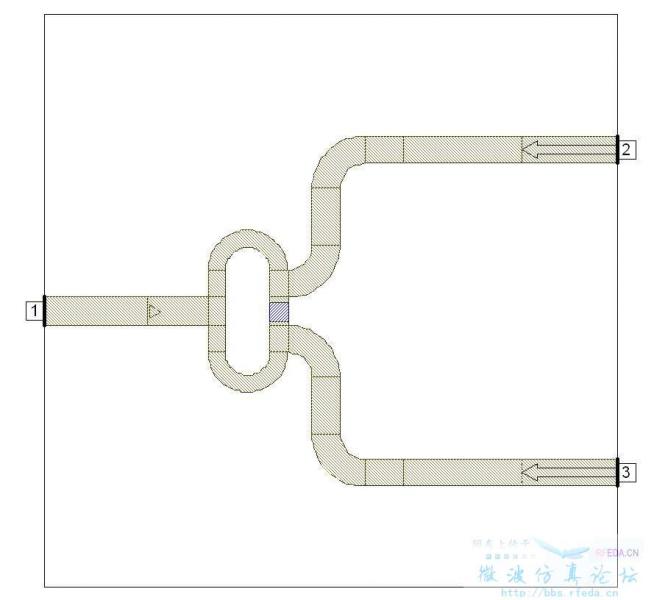

调整reference plane似乎不行，因为端口2和端口3贴在Enclosure的同一边，调端口2的reference plane端口3的reference plane跟着就变了。图在附件里。
我试了一下，确实存在这个问题
按照你的图来看，应该是微带结构，你可以直接用 internal port来定义 2 和 3 端口
因为如果你是微带结构，相应的他就会把地作为对应的信号地，所以应该没有什么问题。
你可以试一下，这样一来，基本上就和box尺寸没什么关系了，大小可以随意了

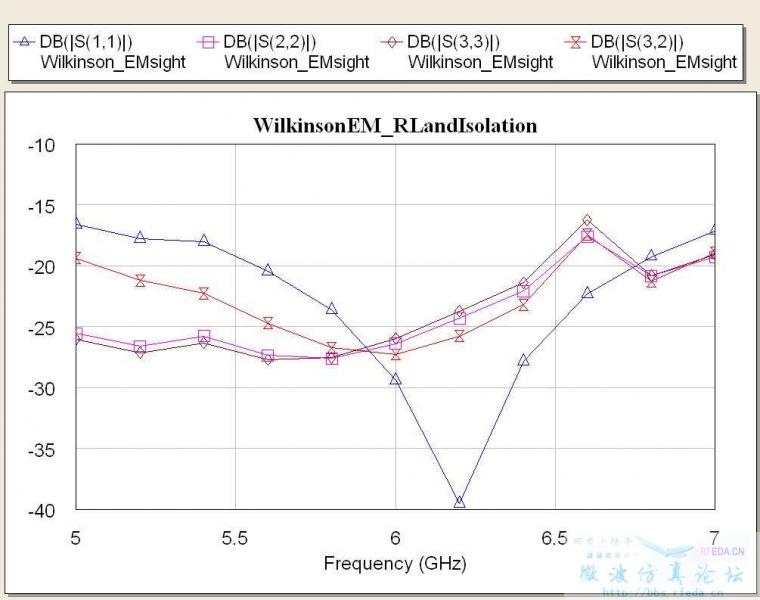

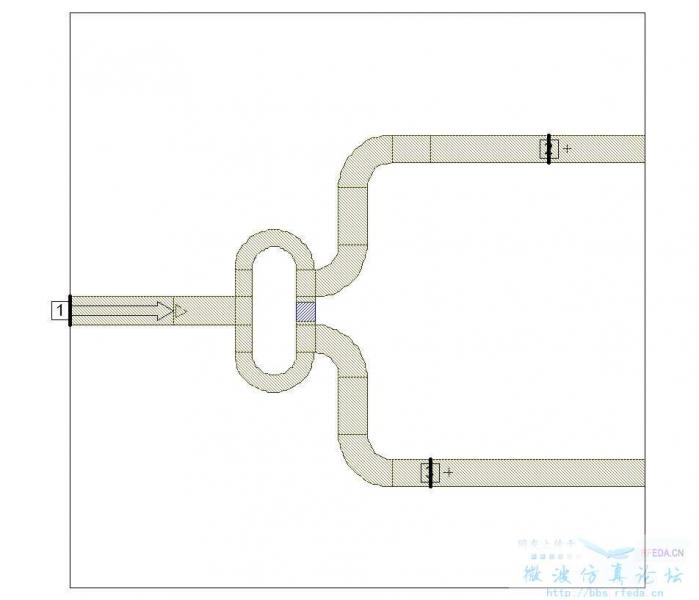

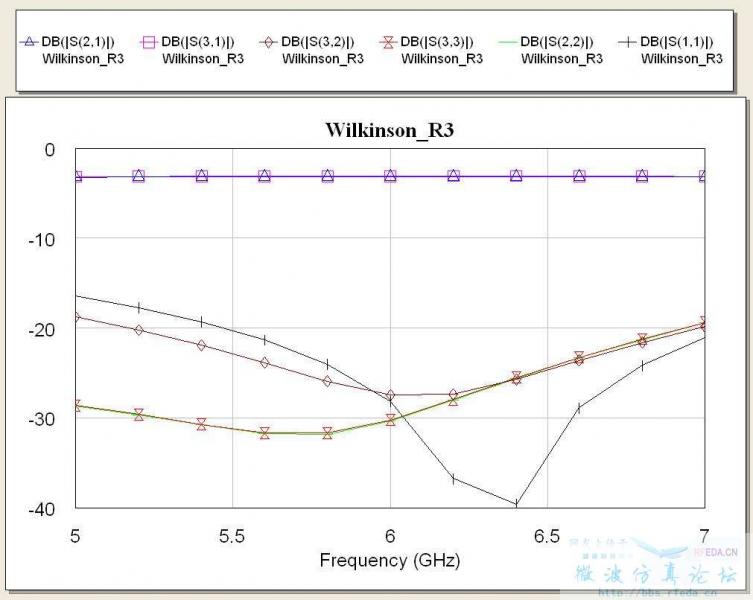

我试了试Internal port定义端口2和端口3，EM仿真的结果很是荒谬，可能我对Internal port的用法还没有理解。我附上我的仿真结果，Wilkinson_EMSight是原始的Wilkinson等臂长的功分器，EMSight 仿真的return loss在我要到频带（5.85 ～6.425GHz）内要好于-20dB。在这个等臂长的功分器的基础上，我在一边加了四分之一波长的微带线以获得2和3端口的90度相位差，原理图仿真的结果还行。然后我在2和3端口定义Internal Port，EMSignt仿真出来的retrun loss非常糟糕。大概是我的internal port定义的不对。
你画的不对阿
你port 2，3 端口后面怎么还有原来的那一段呢? 去掉，不需要连接到 box
顶......................
