频谱分析仪的使用及技巧

一、 什么是频谱分析仪:
在频域内分析信号的图示测试仪。以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度。
二、 原理：
用窄带带通滤波器对信号进行选通。
三、 主要功能：
显示被测信号的频谱、幅度、频率。可以全景显示，也可以选定带宽测试。
四、 测量机制：
1、 把被测信号与仪器内的基准频率、基准电平进行对比。因为许多测量的本质都是电平测试，如载波电平、A/V、频响、C/N、CSO、CTB、HM、CM以及s数字频道平均功率等。
2、 波形分析：通过107选件和相应的分析软件，对电视的行波形进行分析，从而测试视频指标。如DG、DP、CLDI、调制深度、频偏等。

五、 操作：
（一） 硬键、软键和旋钮：这是仪器的基本操作手段。
1、 三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调节仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调节信号幅度。旋动旋钮时，中心频率、扫描宽度（起始、终止频率）、和幅度的dB数同时显示在屏幕上。
2、 软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、 其它硬键：仪器状态(INSTRUMNT STATE)控制区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUX CTRL辅助控制、COPY打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGL SWP信号扫描。
光标（MARKER）区有四个硬键：MKR光标、MKR 光标移动、RKR FCTN光标功能、PEAK SEARCH峰值搜索。
控制（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG触发、AUTO COVPLE自动耦合、TRACE跟踪、DISPLAY显示。在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM缩放。大旋钮下面的两个带箭头的键STEP配合大旋钮使用作上调、下调。
（二）输入和输出接口：位于一起面板下边一排。TV IN测视频指标的信号输入口；VOL INTEN是内外一套旋钮控制、调节内置喇叭的音量和屏幕亮度；CAL OUT仪器自检信号输出；300Mhz 29dBmv仪器标准信号输出口；PROBE PWR仪器探针电源；IN 75Ω1M—1.8G测试信号总输入口。
（三） 测试准备：
1、限制性保护：规定最高输入射频电平和造成永久性损坏的最高电压值：直流25V，交流峰峰值100V。
2、 预热：测试须等到OVER COLD消失。
3、 自校：使用三个月，或重要测量前，要进行自校。
4、 系统测量配置：配置是测量之前把测量的一些参数输入进去，省去每次测量都进行一次参数输入。
内容：测试项目、信号输入方式（频率还是频道）、显示单位、制式、噪声测量带宽和取样点、测CTB、CSO的频率点、测试行选通等。
配置步骤：按MODE键——CABLE TV ANALYZER软键——Setup软键，进入设置状态。细节为tune config调谐配置：包括频率、频道、制式、电平单位。
Analyzer input输入配置：是否加前置放大器。Beats setup拍频设置、测CTB、CSO的频点（频率偏移CTB FRQ offset、CSO FRQ offset）。GATING YES NO是否选通测试行。
C/N setup载噪比设置：频点（频率偏移C/N FRQ offset）、带宽。
（四） 读取结果的方法：
1、 电平的读取：主要使用参考电平REF。仪器屏幕图形上最上边的一行水平线是参考电平线。该线表示的电平为参考电平，其数值和单位显示在屏幕左上角。参考电平的值可以改变：按AMPLITUDE硬键，旋转大旋钮就可以改变，数字随时显示出来。图形每格的分贝数dB/div显示在屏幕左上角。
2、频率的读取：图形里的中心频率、起始频率、终止频率三条竖线，各自代表的频率数显示在屏幕的下方。中心频率由Frequency硬键旋大旋钮调整；起始和终止频率由Span硬键旋大旋钮调整（实际是改变扫描宽度）。
3、光标的使用：按MKR键，屏幕曲线上将出现闪动的光标。光标所在位置的电平和频率显示在屏幕左上角。光标可任意移动，移动到什么位置，就显示什么地方的频率和电平。
4、 打印、存储
5、视频测试

六、 常用测试
频谱测试和频道测试（Cable TV分析）：按MODE硬键，屏幕上显示两个软键：频谱测试和Cable TV分析，按对应的软键就进入各自的测试项目。
1、 频谱测试：用三大硬键加上大旋钮即可实现一般分析。
2、 频道测试：按Cable TV ANALIZER盘软键、再按屏道测试软键，显示出测试菜单（共四页），按频道选择CHINAL SELECT软键，用数字键盘输入欲测频道的标识频率（模拟电视频道为图象载波频率，数字频道为频道中心频率）后，就可以对该频道进行测试了。
菜单内容如下：LISTEN ON/OFF 声音开/关 EM DEV 调频调制深度 VIEW INGRESS 图象串扰 CARRIER LVL & FRQ载波电平/频率 CARRIER/NOISE 载噪比  HUM 交流声调制 CROSS MOD交扰调制 CSO/CTBDEPTH MOD 调制深度 SYSTEM FRQ RSP 系统频率响应 IN CHNL FRQ RSP 频道内频率响应  DIE GAIN DIF PHAZ 微分增益、微分相位  CLDI 色亮延时差  DIGITAL CH POEWER数字频道功率  FM RADIO调频广播
七、 几个问题：
1、 测C/N、CSO：仪器提供两个方法：关断调制和不关断调制。不关断调制，要在被测频道的调制信号里插入静止测试行，启动仪器的选通功能，可以不中断正常播出。测CSO须预先在Setup中设置拍频位置。以便仪器在设置的频率上找拍频。
2、 测HUM、CM必须关掉调制（不关载波）。
3、 测CTB必须关掉载波。因为CTB产物集中分布在载频近旁。关断载频后，CTB、CSO产物都可以在屏幕上看到。区别哪个是CTB还是CSO，利用他们与输入电平的关系来判断。
4、 下列测试项目需要在场逆程插入静止测试行：不关断调制测C/N、CSO；测CTB；

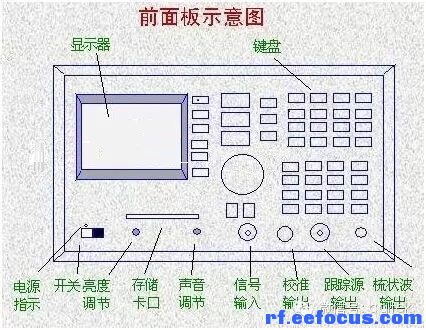

前面板示意图

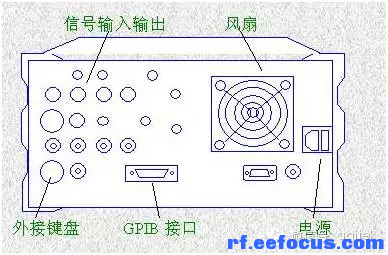

后面板示意图

显示器注释说明
