功放联合仿真S21变成负的，问了两个老师都不知道原因
05-08

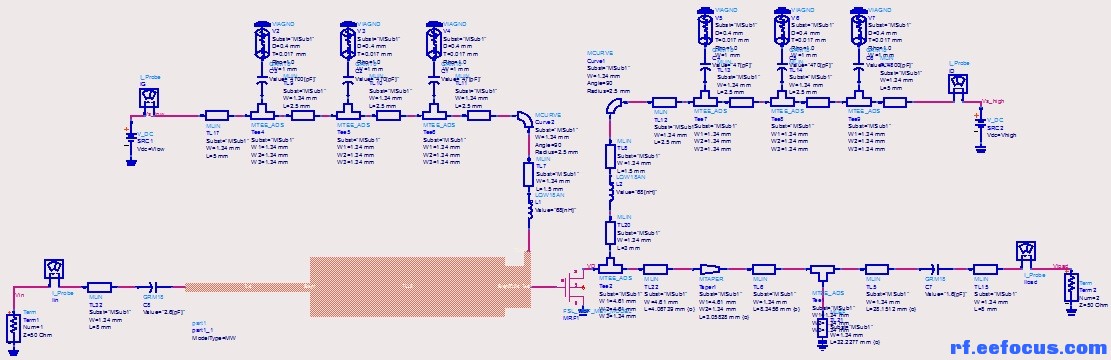

这是原理图

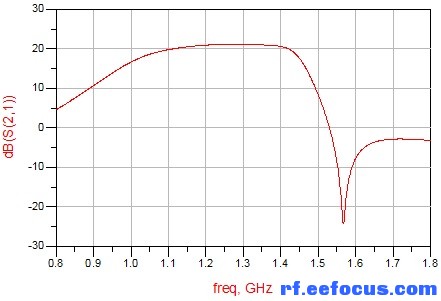

，S21是这样的
将输入匹配换成版图后

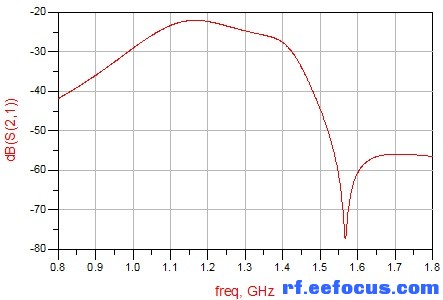

，S21变成这样
，请问有人碰到过这种问题吗
顶
是否有什么器件没连接好
今天老师弄明白了，之前版图仿真的频率设置为0.8GHz-1.8GHz，结构导致联合仿真的时候，直流加不到管子上，把版图仿真的频率设置为0-1.8GHz就好了
