自动增益放大器设计制作
05-08
首先介绍下我自己,因为自从我进了社区真的学到了不少东西,但是我我属于那种潜水人员,只是关注不发表言论的,最近刚刚忙完,把前几天做好的毕业设计拿出来分享下,内部比较丑陋,但是指标还可以,,,,
先自我介绍下,本人是南京XX职业技术学院毕业的,由于社区里面最低的都是研究生,我就不好意思在说的学校了,在学期间参加过2011年全国大学生电子竞赛,拿过全国一等奖,参加过2012年的全国高职院校技能大赛,荣获全国一等奖。其他的奖项也有在这就不吹了,哈哈哈。
本学校也不是211,也不是985,在学校完全是靠自学自己摸索,有时候遇到问题就到社区里面看看,真心感谢社区所有人员的帮助,谢谢了,,,
言归正传看看我做的毕业设计
指标如下:
中心频率是 30MHz
带宽 ±1.5MHz
输入信号幅度 -56dBm---- -16dBm
输出信号幅度 5Vpp±0.5Vpp
这个频率在社区所有人员的眼里看起来都属于低频信号,但是在学校里面这个对于学生来说已经是进入高频的初级阶段了,30MHz按照频段划分刚刚属于射频频段(30----3000MHz)。
上面的指标基本就是这样的。有感兴趣的同学也可以想想怎么设计这个题目。接下来我把我自己的设计方案贡献出来,分享大家仅供参考哦。当然都是本人自己所想没有抄袭任何人的设计。
这个是本人的方案草图。
比较丑,将就看吧哈哈哈。
本设计的放大器采用MINI公司的mmic系列的放大器,电路简单易实现,内部匹配50欧姆,数控衰减器采用HITTITE公司的负电压工作hmc307.具有31db的衰减量。所以采用两级串联高达62db的动态范围。检波器采用ADI公司的AD8307具有92db的动态范围。这里最痛疼的就是电平转换的电路,因为mcu出来的电压是正电压。而数控衰减器的控制电压是负的,所以需要电平转换。
本来是先用ADS仿真的,可视最近360比较猖狂,把我的破解文件给查杀了,现在没办法打开了,仿真图就不上了。
下面是制作过程。
首先是面板的自作,采用CAD先画个面板图。
然后开始贴到铝板上按照要求开始加工品。完全是自己用台钻和锉刀完成的。
接下来电路的设计,主要是放大器要达到80db左右。因为中间有个30MHz的无源带通滤波器,差损将近8db左右。幅频特性曲线如下
网路分析仪不是我自己的仪器,这个是公司的财产,只是借来用用哈哈,,,等有钱了,自己一定搞一台。(本人也是仪器发烧友)
带宽2.8MHz 中心频率30MHz 差损8dB左右 带外抑制大于40dB
下面是主体放大电路安装完毕
下面是前面板的控制电路,,,,这个电路不得不说了,真的是想进办法啊。想的都要崩溃了,,,虽说是个小电路吧,,但是有点小复杂。因为用单片机的IO口去控制个负电压,所以这个地方有些绕弯,还是小弟有些笨,有的大神分分钟就搞定了,不过经过小弟的努力还是搞定了。使用万能板搭的,比较丑陋。
测试控制还行,装上前面板
这次有点像样子了。累啊,,,,白天还得上班,,,,每天晚上都是搞到3点钟。一点不夸张哦。
这才是完工一半还不到呢,看看吧
接下来就是上面的辅助电路设计了,采用单片机和检波器及耦合器完成
上面的电路太丑陋。不过能实现目的就好。有句话说黑猫白猫抓到耗子就是好猫。我这也是哦。能实现功能就是好电路。因为我的是固定频点不用去考虑耦合器的平坦度。
现在有点像个模样了 ,看看它的脸面吧。嘻嘻,,,
这次就基本完成一半的工作量了。接下来就是最烦的一个工作了,,,就是校准。这个我死的心都有了。苦逼啊 。
完整的实物见面喽。就差校准了。

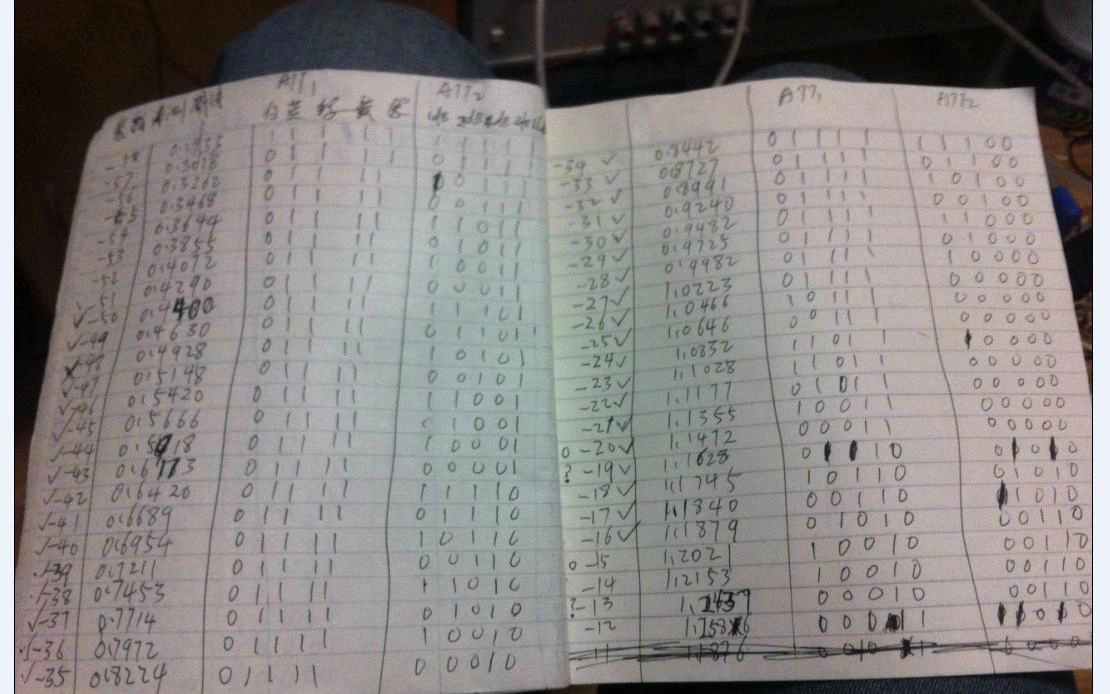

这个0011的东西看的都眼花。
经过不懈的努力终于校准好了,,,,,下面就是测试图了
测试开始
测试采用RS信号源,和HP的示波器。
先来个最大的-16dbm 频率30MHz
输出波形
波形完整漂亮,,,没有失真,,,,幅度在范围内。满足要求,,,我就不全部晒出来了,太多了,就选取几个代表的值来看看吧,实际全部测试了。

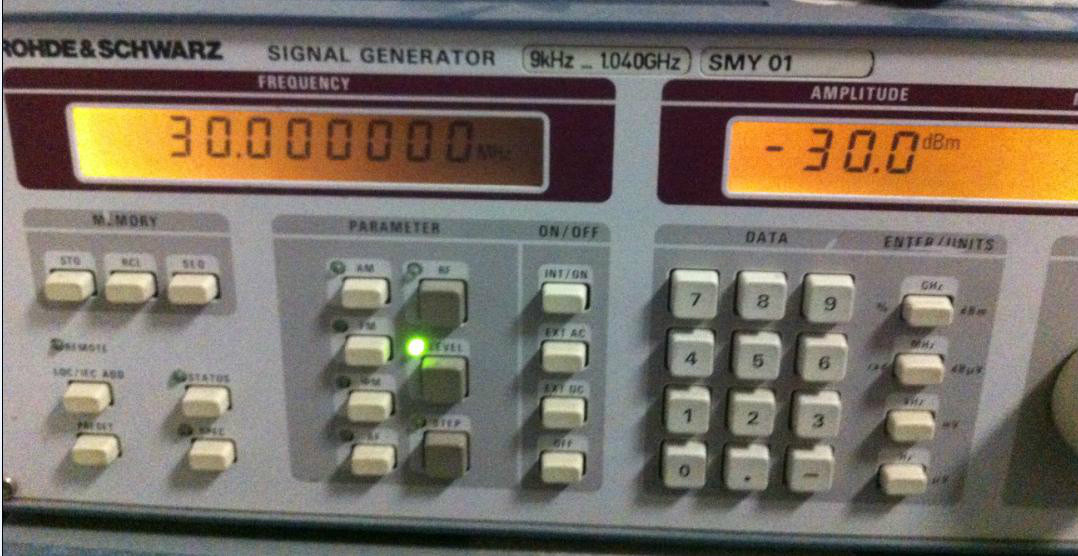

来个中间值 -30dbm 频率30MHz

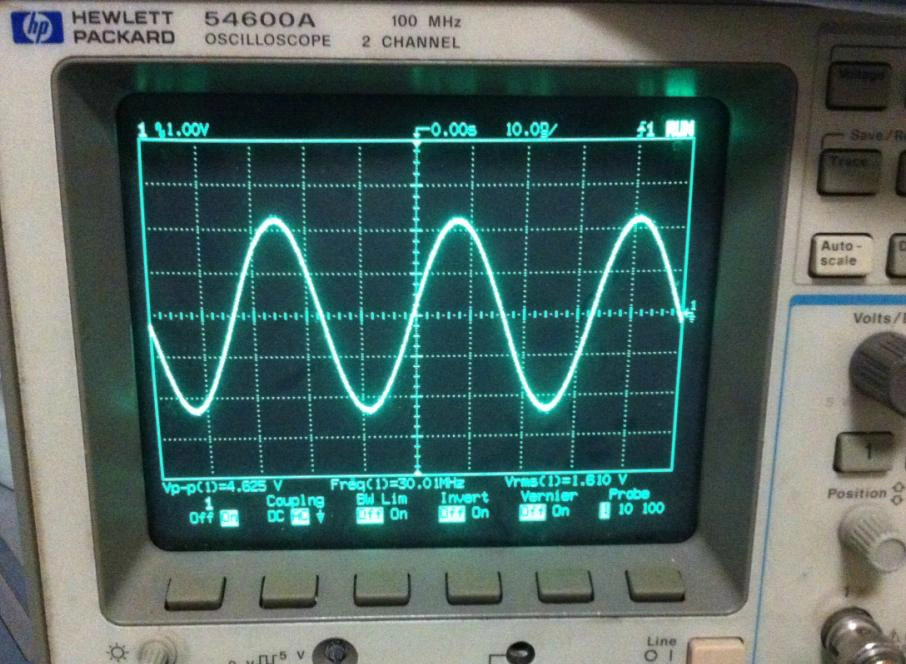

输出波形
波形还是完好,漂亮 没有一点失真。幅度刚好5V
最小的值-56dbm 频率30MHz

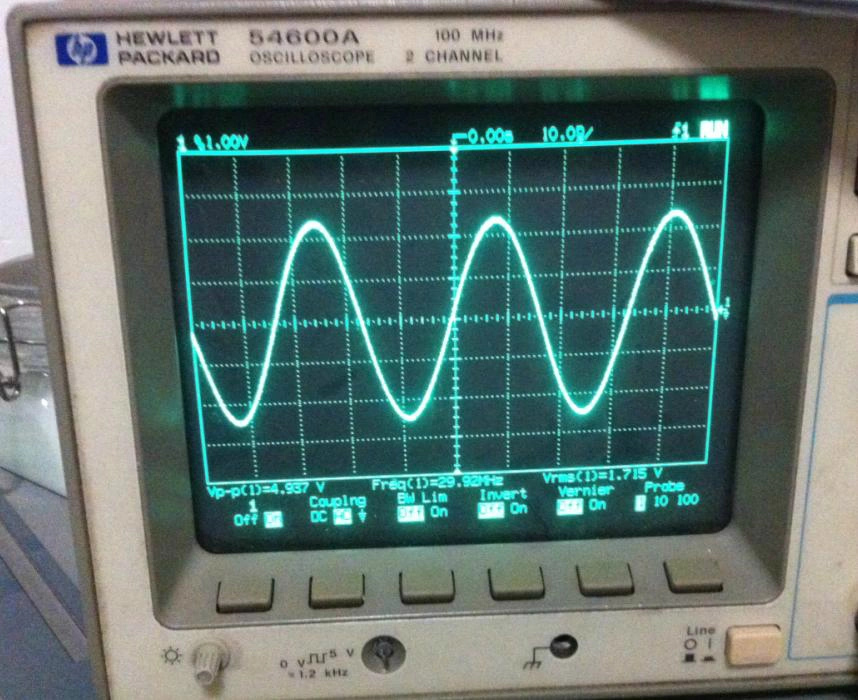

输出波形
测试后全部满足要求,,,,我的伟大工程即将结束了,,,,,,耗时一个月啊。基本都是晚上。

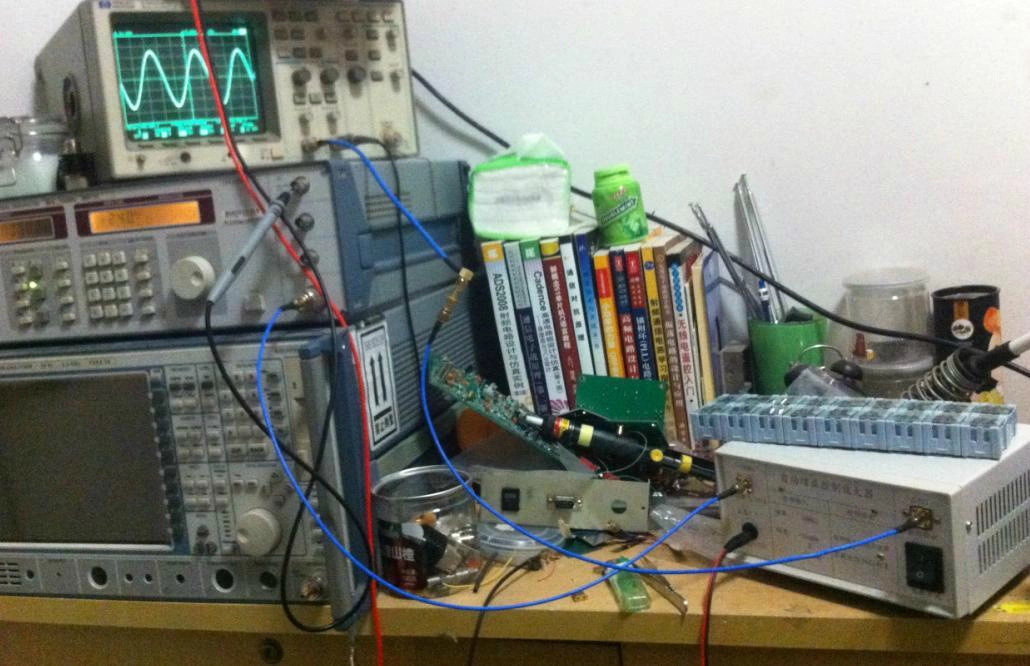

最后来个全景侧视图吧。 本人也是仪器发烧友,这些仪器都是本人所有,固定资产,,哈哈哈。
又一件作品结束了,调试期间,遇到了不少头痛的问题,出现过各种的奇葩问题,,,中间都有想放弃的念头了,尤其是放大器自激后,简直就是没办法。想死的感觉都有了,最后还是沉下心慢慢的解决,结果一个个问题全解决,虽说是件小作品,不是什么产品,但只麻雀虽小五脏俱全,这里几乎设计到了小信号的所有问题,通过这的小作品的制作,但是通过这设计使本人在技术上又是有所收获,,,,
相信一句话,只要思想不滑坡,办法总比困难多。
为我们的青春奋斗吧。
