基于HFSS和IE3D的微带切比雪夫型带通滤波器快速研制方法
切比雪夫型带通滤波器的研制从理论上说,得先根据指标要求算出截止频率和波纹系数,然后查表决定所需的滤波器阶数以及初值,然后频率变换到带通进行设计,这是传统的按照频率变换理论的经典研制流程,里面涉及到复杂的频率变换技术、K(J)倒换等许多繁琐的过程。现如今,因为有了强大的软件仿真工具,很多人为的计算步奏都可以省略了,现在工程上普遍都是直接根据指标就得到滤波器原型结构和初值,我在这里总结了一套我自己平时研制滤波器的流程,写得很仓促,希望各位同仁不吝赐教:
(1)、根据滤波器频率、带宽、带内插损、带外抑制等要求,直接在couplefil中得到滤波器原型结构和初值(软件综合的初值为谐振器之间的耦合系数和外耦合系数),如图1所示(specification框输入频率、带宽、带内插损、带外抑制等要求,structure框中即为滤波器原型结构,Filter information框中即为综合的耦合系数)。

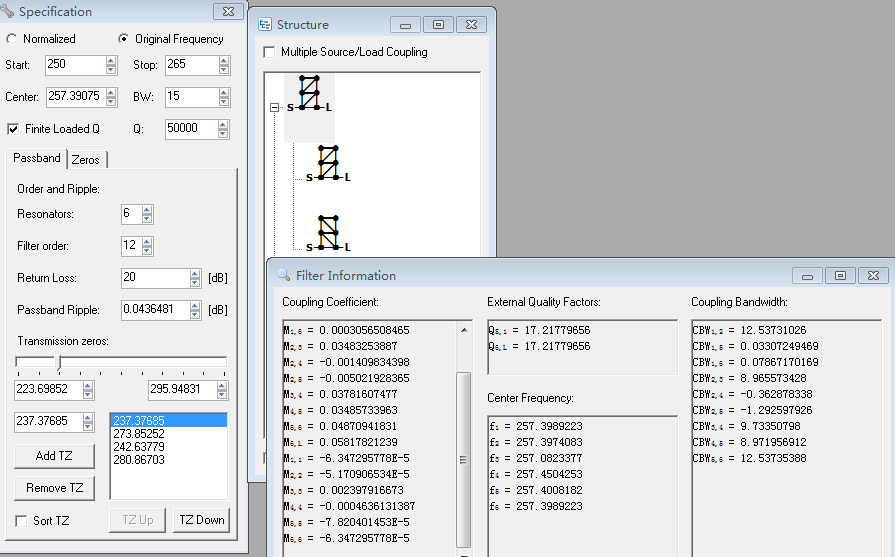

图1
(2)在IE3D(IE3D对微带类平面结构计算速度快,计算结果也很准确)中搭建合适的谐振器,以抽头弱耦合方式调节谐振器到中心频率,如图2所示,通过Ang(S11)正负90度(如图3所示)带宽找到抽头的大概位置(假设以抽头馈电)。

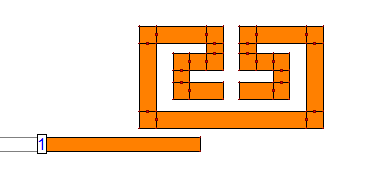

图2

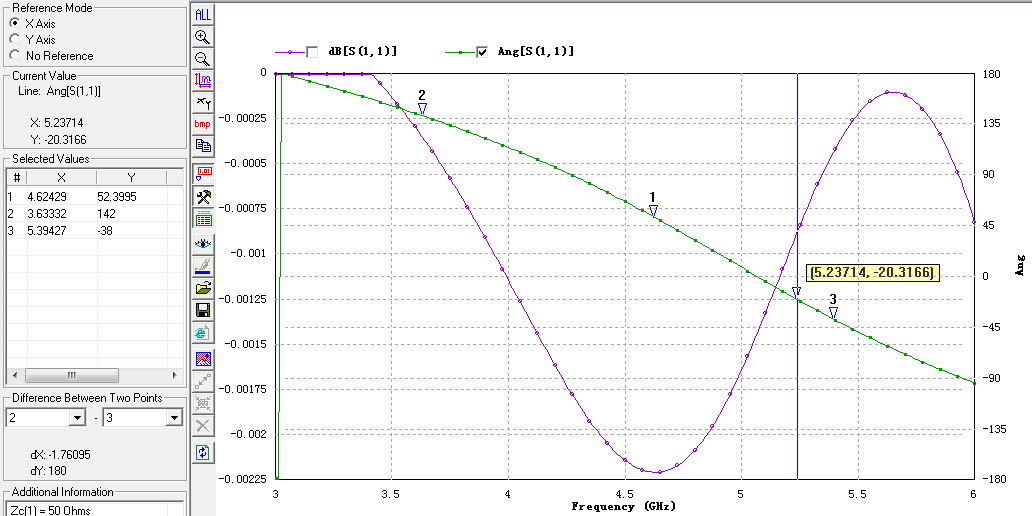

图3
(3)在IE3D中以抽头弱耦合的方式(如图4所示)找到谐振器之间的间距与耦合系数的关系,耦合系数的计算公式为(
,fe、fm即为两个谐振峰出的频率)。
图4
(4)根据(1)中得到的滤波器原型结构和耦合系数,按照耦合系数和间距之间的关系,在IE3D中搭建滤波器原型电路,根据仿真结果,手动调节电路结构,使仿真结果的中心频率和带宽达到要求,一定要注意,如果初始拓扑结构的仿真结果里带宽、中心频率等指标偏差太大,最好不要立马进行优化,不然很容易出现优化结果出现畸点等问题。
(5)当第(4)步的手调结果合理后,则可以进行优化,优化时注意,最好逐渐去逼近目标(比如S11先优化到-10,再优化到-18,再优化到-23),不然容易出现优化畸形等问题。
(6)当在IE3D中优化达到目标后,将版图导入到HFSS中,加上输入输出馈电探针和屏蔽盒一起仿真,如果仿真结果与IE3D结果相差不大,则可以投版加工,如果与HFSS仿真结果相差很大,那么则需要重新回到IE3D中优化仿真,直至IE3D和HFSS仿真结果一样时,才能投版加工。
讲的很好,我做滤波器的时候基本也是这个思路,但是这个只能做常规一点的滤波器,如果要做交叉耦合的或者是椭圆的有没有好的工程实现方法呢
小编能不能给我发一个完全破解版的couplefil软件,多谢了,1073463897@qq.com
小编能不能给我发一个完全破解版的couplefil软件,谢谢了,871363248@qq.com
couplefil也可以综合准椭圆滤波器原型,设计思路是一致的
我记得couplefil可以进官网直接下,不用破解
