关于这个PCB天线进行仿真的问题

因为毕设要做一款芯片的天线的设计，922M的，所以最近都在忙着找资料什么的。芯片工作频率是920Ｍ

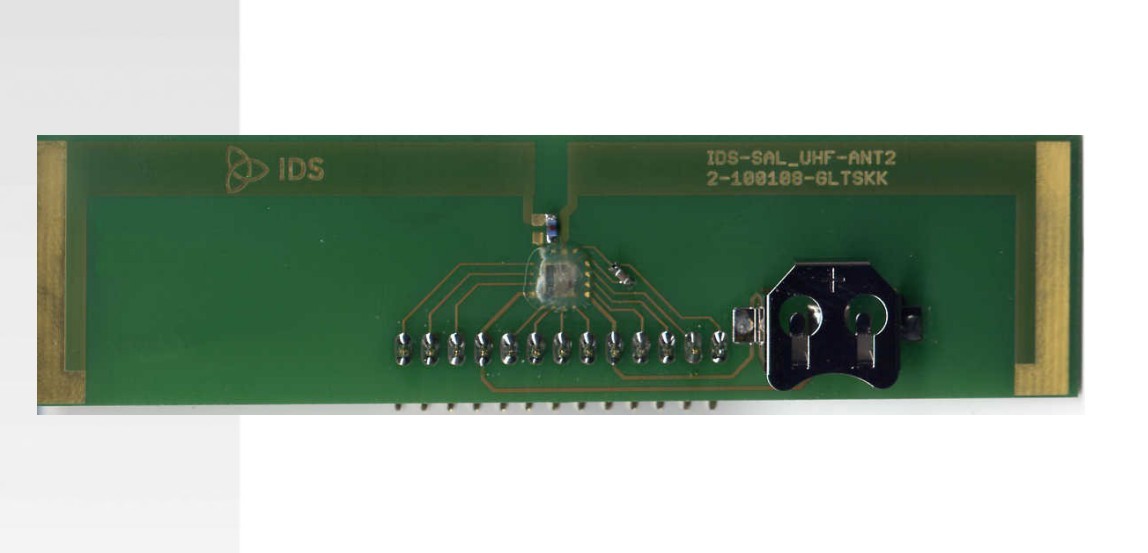

输出阻抗在３１－ｊ３１１欧姆。这款ＲＦＩＤ芯片厂家的ｄａｔａｓｈｅｅｔ　就是一坨ｓｈｉｔ，天线就画了一个ｄｉｐｏｌｅ的示意图，具体的没画出来，不像ＴＩ的ｄａｔａｓｈｅｅｔ，天线的具体尺寸都标出来了。于是我只能通过自己仿真，自己实际制作尝试。我找到了原厂家的这款芯片的标签ＰＣＢ实际图如下：

上图中，可以看到，标签使用的天线是偶极子天线，天线中间通过细线与芯片的两个引脚相连，左边芯片引脚还有一个高频电感，串联芯片引脚与天心臂上。我照着上面的尺寸来，在ｈｆｓｓ里面进行仿真，如果不加芯片的引脚与天线振臂的细线连接部分，ｓ１１参数能够达到－２３ｄｂ，但是加上之后，ｓ１１参数没那么好，最多－１０ｄｂ
我的问题是：
１上面这个模型，天线芯片引脚与振臂之间的连线，为何要画成这么细的样子，对天线性能没有影响么?
２如果仿真的话，是不是要加上芯片与振臂之间的细线部分，那样的画仿真效果不好，该如何处理
３左边振臂与天线细线之间的引脚有个高频电感，实际仿真的时候我如何处理?
４偶极子天线为对称天线，在左边加上一个高频电感，右边没加，是不是不满足不平衡了?
５完整的仿真这个天线，包括与芯片引脚的连接部分，该如何建模，以及如何优化参数?
求教！

一、有影响，由于粗细不同可以为这个天线做出一种“内部匹配”使天线性能有所提高，小编可以看看本网站的天线讲座第三讲，它们是一样原理；
二、如果仿真要加上细线部分，信真效果不好，因为仿真不是真，有看实际效果，天线不是仿、不是看的东西，一定要加工出来实测的；
三、加入高频电感主要目的是为了提高带宽，仿真是要加进去，对于HFSS软件本人表示不会，你可以问一下相关的人；
四、芯片里有平衡转换，这个不成问题的；
五、HFSS本人不会，爱莫能助，你可以咨询这款软件的操作高手。
不知回答的是否令你满意，多多交流。

回答东北大哥，这个模型困扰了我很久了，既然仿真不等于实际，你的意思是很大差别，那这样我如果仿真的话，实际上做出来可能还是达不到自己的要求的。
自己现在条件有限 所以，只能仿真仿真，实际做过一个天线，但是没有条件测试，使用也好像不能使用。所以对这一款天线的设计，就比较认真耗费时间了，也是希望通过仿真上获得比较好的参数，再实际投板。

仿真不等于实际，但也不能说明仿真的东西是错的，仿真以后在加工成实物为最好

来学习了，小编讲的不错

datasheet资料上搜IC数据手册看中文版吧，不仅datasheet是中文的，还可以用中文搜索datasheet内容

１上面这个模型，天线芯片引脚与振臂之间的连线，为何要画成这么细的样子，对天线性能没有影响么?
应该是共轭匹配用的，“芯片工作频率是920Ｍ 输出阻抗在３１－ｊ３１１欧姆”， 那么天线输入匹配应是31+j311,相当于加了53.8nH的电感
２如果仿真的话，是不是要加上芯片与振臂之间的细线部分，那样的画仿真效果不好，该如何处理
需要的，仿真与实际越接近越好

那么天线输入匹配应是31+j311,相当于加了53.8nH的电感，这个电感值是怎么算出来的呢，不会算，能解释一下吗，谢谢了
