怎么看相位?

05-08

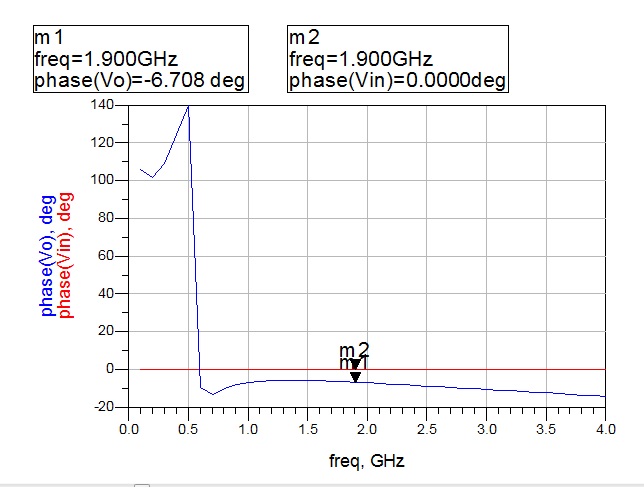

上图是ADS仿真给出的输入输出的相位图。一般说相位是应该是瞬时相位:“2*pi*f*t+初相位”。这样看来相位应是随频率和时间的变化而变化。如果对某一特定频点,相位应该是随时间变化而变化的变值,而这里为什么对每一个频点都有固定的一个相位值呢?
上图中Vin是一个频率源的相位,频率源从100MHz到4GHz变化。Vo是频率源经过放大器之后的输出相位。

这个是频域上的相位,时域上的相位才是你说的2*pi*f*t+初相位,想要时域上的相位,用ts函数哈。

学习啦,小编研究的好深啊

通过仿真验证,我似乎明白了。假如输入信号为Vin=cos(2*pi*f1*t+初相位1),输出信号为Vo=cos(2*pi*f1*t+初相位2),那么相位函数phase(Vin)和phase(Vo)给出的相对于点频f1的相位就是初相位1和初相位2.其它的频点都一样。
小编,是这样理解么?谢谢!
