HFSS仿半波偶极子天线 问题
05-08
HFSS仿半波偶极子天线,想看H面方向图。
“远场辐射球”设置为:
phi:0deg~360deg,step:1deg;
theta:90deg~90deg,step:0deg。

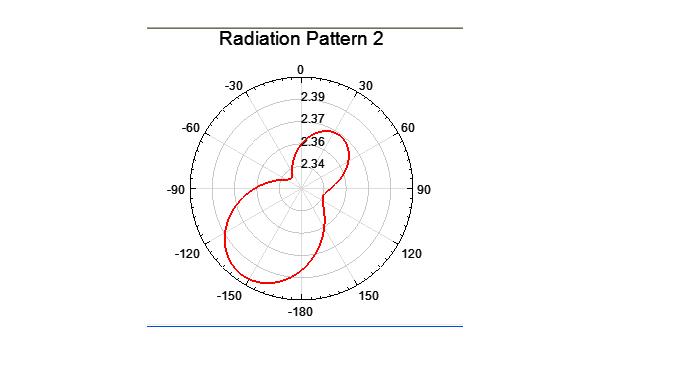

最后得出的方向图如下附件。按道理应该改面图形为一个圆,不知何故。但后来又看了3D和E面方向图,都没问题,存此疑惑。
另外,半波偶极子天线在设计时,导体半径和中间的端口距离该如何选择呢?
“远场辐射球”设置为:
phi:0deg~360deg,step:1deg;
theta:90deg~90deg,step:0deg。
最后得出的方向图如下附件。按道理应该改面图形为一个圆,不知何故。但后来又看了3D和E面方向图,都没问题,存此疑惑。
另外,半波偶极子天线在设计时,导体半径和中间的端口距离该如何选择呢?
顶一下
把你的仿真模型放上来。或者给我消息。我给你解答。
俺的也是这样,怎么回事
搞清楚了,是H面的坐标设置问题,哪个扁的图是因为坐标设置过小,如果把它改成(0到4),就基本上是个圆了。
5楼正解,顶一个。
