ADS LNA仿真求助

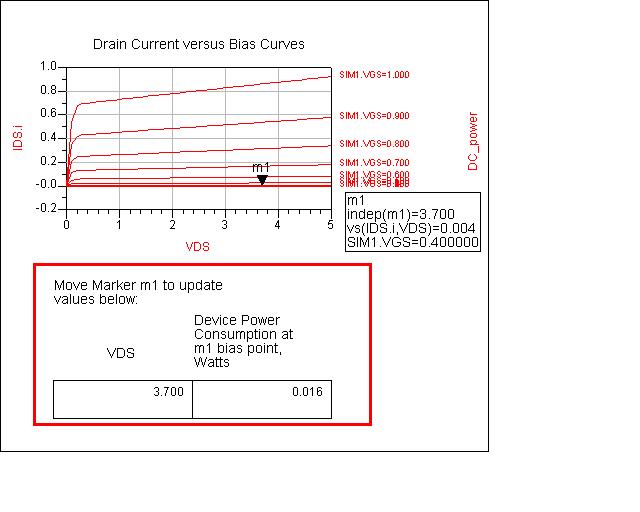

1.在仿真ATF54143时,<<ADS2008射频电路设计与仿真实例>>中149页仿真结果与书上的不一样,为什么?

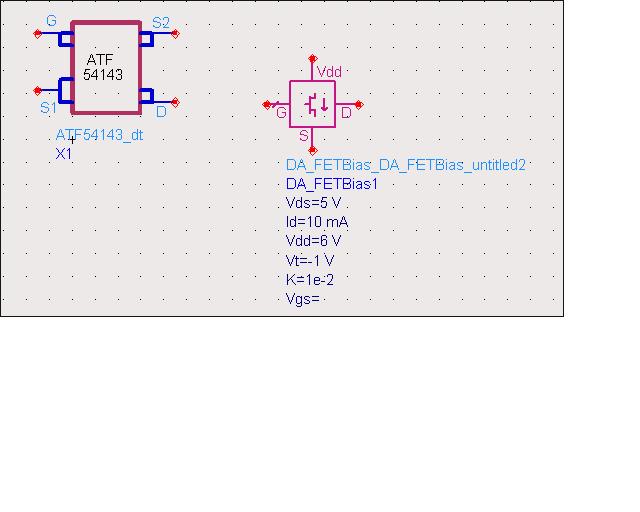

2.请问DC_FET中Vt ,K 这两个参数是什么意思,如何设置?,VGS这个参数前面是0.4,为什么后面是0.5089?不理解,请大侠们帮忙,谢谢！

建议小编把图片插入链接，无需下载即可看到。如下：

上传图片附件后，点击右边“插入图片”即可。

哎,悲剧啊,没有人帮忙解决！

请问什么地方不对?我也做过这个仿真，和书上一样啊

对于第一个问题，应该是ATF54143型号问题了，不同型号有内部细微不同，导致主要是功耗不一样了，后面的功耗0.016啊0.040啊会有些区别，无所谓了。
对于第二个问题，Vt是门限电压，也即是阈值电压，K是跨导。自己可以根据实际设置。VGS其实一个是理论一个实际了，具体使用时候，还是根据自己电路特点，实际调节的，不是一成不变的，很灵活。

对于第一个问题，应该是ATF54143型号问题了，不同型号有内部细微不同，导致主要是功耗不一样了，后面的功耗0.016啊0.040啊会有些区别，无所谓了。
对于第二个问题，Vt是门限电压，也即是阈值电压，K是跨导。自己可以根据实际设置。VGS其实一个是理论一个实际了，具体使用时候，还是根据自己电路特点，实际调节的，不是一成不变的，很灵活。
谢谢这位老兄的回答！请问根据实际设置VT叫什么的阀值电压,K这个参数怎么估计呢?

对于第一个问题，应该是ATF54143型号问题了，不同型号有内部细微不同，导致主要是功耗不一样了，后面的功耗0.016啊0.040啊会有些区别，无所谓了。
对于第二个问题，Vt是门限电压，也即是阈值电压，K是跨导。自己可以根据实际设置。VGS其实一个是理论一个实际了，具体使用时候，还是根据自己电路特点，实际调节的，不是一成不变的，很灵活。
谢谢这位老兄的回答！请问根据实际设置VT叫什么的阀值电压,K这个参数怎么估计呢?


再顶一下！

我也遇到同样问题  无解

小问题不必纠葛，如果完全一样就是照搬了，关键是学习这种仿真方法。不苟同可拍砖

I see what you are using is spice model, namely nonliearity model that provided by Avagotech. In my humble opinion, this model being built is to make customers able to run the big signal simulation and not that accurate as compared to small signal s parameter if you are working on small signal amplifier design. You do not have to interwine on this instead concentrate more on how to leverage ADS to achieve your RF performance goal.

疑问?
