hfss仿真微带EBG滤波器遇到问题
05-08
各位HFSS高手:
小弟在用hfss仿真微带EBG滤波器时候遇到了问题,滤波器是一个阻带中心频率为2.9GHz 带阻滤波器,使用的板材是ro3003,厚度是0.5mm,由于是EBG结构,所以用了lumpport,空气腔的设置则为上表面距基板上表面5mm(10个基板厚度),下表面距基板下表面为5mm,空气腔左右则跟基板左右宽度一致,前后则保持与基板前后的距离为3mm,微带线的表示我用的是画矩形条然后设置perfE,具体模型麻烦各位下载下附件看看,最后的仿真结果跟我在ADS mometum和矢网里面的结果不一样,麻烦各位看看什么原因。虚线为hfss仿真结果,红线为momentum仿真结果,蓝线为矢网测试结果。

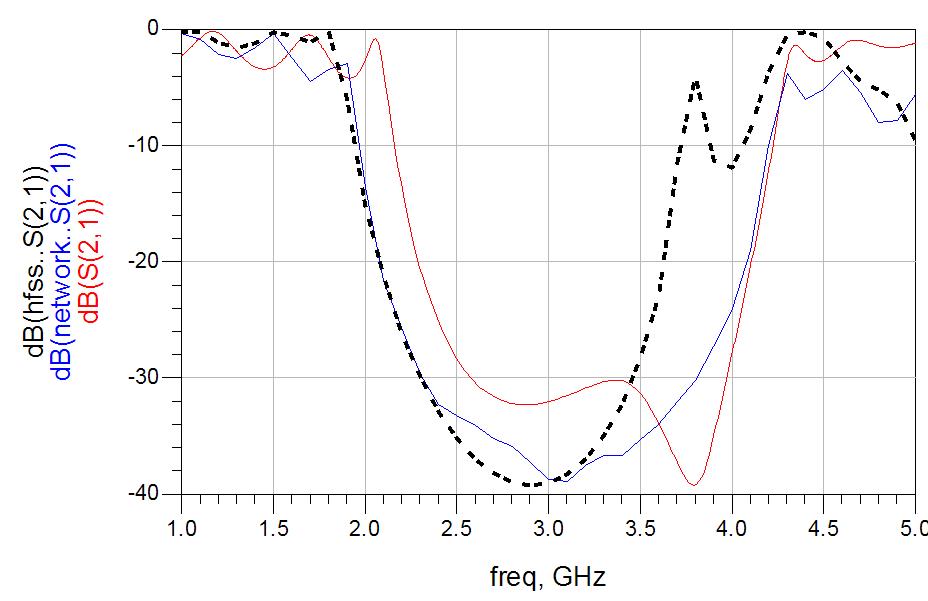

结果对比图:

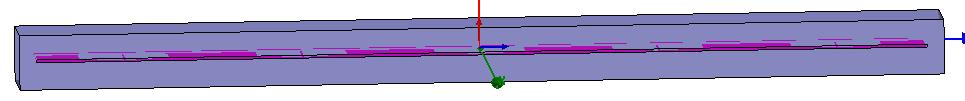

Model0

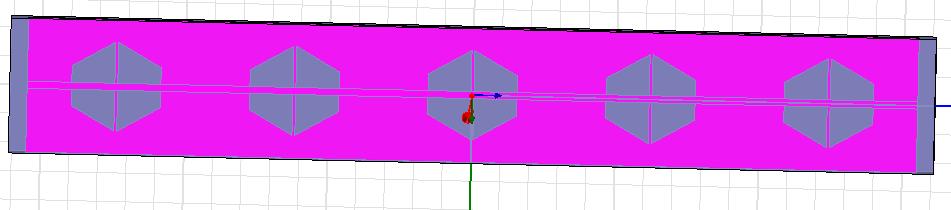

Model1

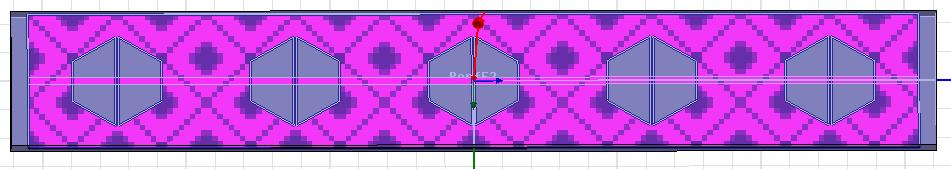

Model2
小弟在用hfss仿真微带EBG滤波器时候遇到了问题,滤波器是一个阻带中心频率为2.9GHz 带阻滤波器,使用的板材是ro3003,厚度是0.5mm,由于是EBG结构,所以用了lumpport,空气腔的设置则为上表面距基板上表面5mm(10个基板厚度),下表面距基板下表面为5mm,空气腔左右则跟基板左右宽度一致,前后则保持与基板前后的距离为3mm,微带线的表示我用的是画矩形条然后设置perfE,具体模型麻烦各位下载下附件看看,最后的仿真结果跟我在ADS mometum和矢网里面的结果不一样,麻烦各位看看什么原因。虚线为hfss仿真结果,红线为momentum仿真结果,蓝线为矢网测试结果。
结果对比图:
Model0
Model1
Model2
太凄凉了 竟然都没人回答
这个问题...
你的模型呢,附件全是图片啊
楼上那位飞鸟兄弟,难道知道如何对微带EBG滤波器建模,本来想传hfss文件上来 不知怎么的就是传不上来 我自己感觉是不是微带EBG滤波器需要对空气腔设为辐射边界,然后空气腔体的距离应该不只是10h,是不是如天线一样需要距离为四分之一波长哟
请问大哥仿出来了么···能给我个HFSS仿真EBG的仿真文件么···小妹刚上手,什么都不会···多谢···请发到40809540@qq.com 多谢多谢
