《ads2008射频电路设计与仿真实例》混频器设计有个疑问
05-08

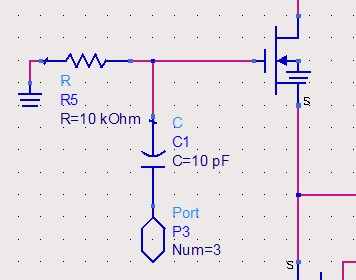

大家好,《ads2008射频电路设计与仿真实例》第七章混频器设计我有个小疑问,第251页设计RF输入端时,有一句话是“10k的电阻阻止射频信号泻放到地,起到了RFC的作用”,如图里R5,我的问题是,为什么要有个接地?
给修改成这样行不行?
直接rf信号输入,没有接地和电阻,对电路有什么影响吗?谢谢了
给修改成这样行不行?
直接rf信号输入,没有接地和电阻,对电路有什么影响吗?谢谢了
MOS管使用注意事项其中重要的一条说道:“MOS?管应注意防止栅极悬空,以免绝缘层因电荷积累过多无法泄放,导致栅源电压升高而击穿二氧化硅绝缘层,所以贮存时应将三个电极短路,焊接时应用导线将各电极连在一起,并且电烙铁必须良好接地。”
相信小编看了这个注意事项应该明白了为啥栅极要加一个电阻接地了吧。主要起保护作用的,否则MOS管很容易烧坏的。
MOS管使用注意事项其中重要的一条说道:“MOS 管应注意防止栅极悬空,以免绝缘层因电荷积累过多无法泄放,导致栅源电压升高而击穿二氧化硅绝缘层,所以贮存时应将三个电极短路,焊接时应用导线将各电极连在一起,并且电烙铁必须良好接地。”
相信小编看了这个注意事项应该明白了为啥栅极要加一个电阻接地了吧。主要起保护作用的,否则MOS管很容易烧坏的。
谢谢您
