HB2Tone BLF6G20110的仿真问题
05-08
各位好,
我最近在仿真NXP的BLF6G20-110。我先用loadpull找到了我合适的S11和S22。

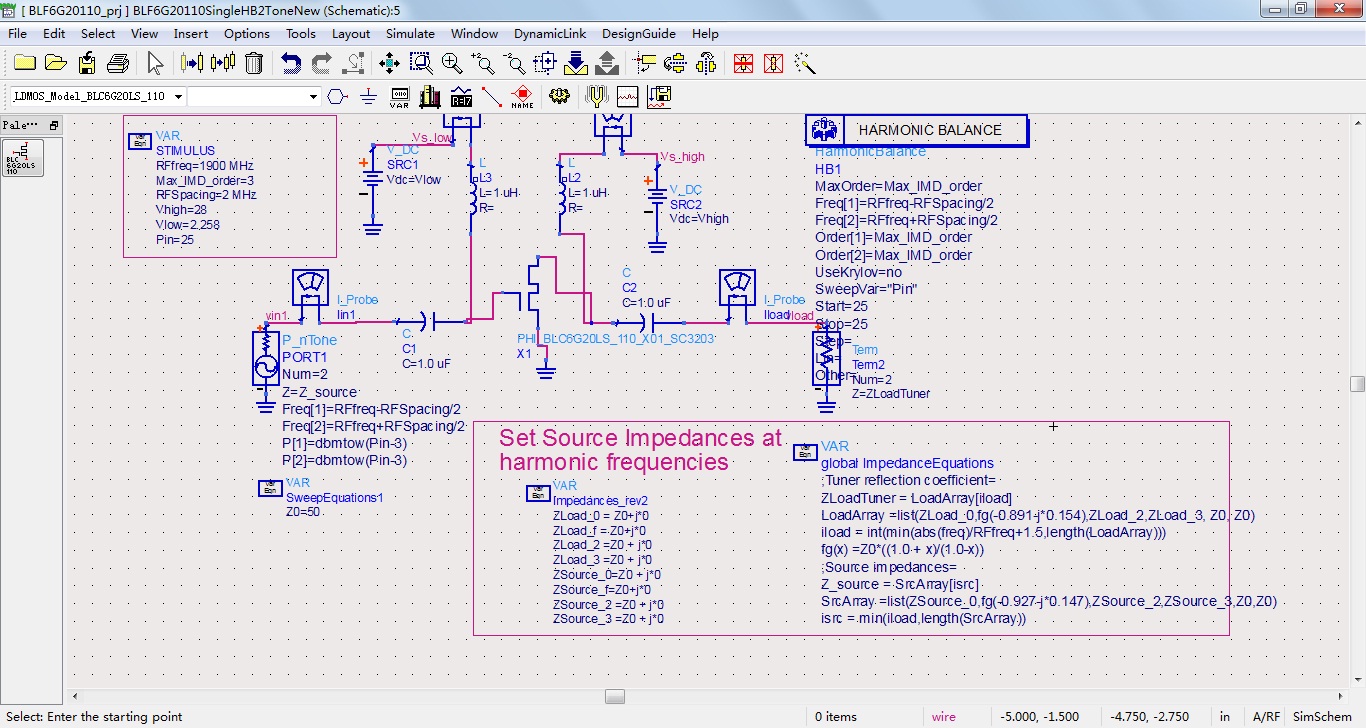

然后copy example里的HB 2tone模型,把管子替换掉。只仿真一个输入功率时一对S11和S22的IMD。
碰到这样一个问题,设置好S11和S22后,我输入了一个1900center,2M space的双音。
HB结果,是看到很差的IMD3。但是我郁闷的是,双音输出大小居然相差了2dB。
IMD3差我可以理解为我输出match不对,但是双音在那么小的间隔相差那么大却是让我想不通。
输入驻波都在11dB的样子,差不大的。另外,我发现HB里面设置不同solver对结果影响很大。
我最近在仿真NXP的BLF6G20-110。我先用loadpull找到了我合适的S11和S22。
然后copy example里的HB 2tone模型,把管子替换掉。只仿真一个输入功率时一对S11和S22的IMD。
碰到这样一个问题,设置好S11和S22后,我输入了一个1900center,2M space的双音。
HB结果,是看到很差的IMD3。但是我郁闷的是,双音输出大小居然相差了2dB。
IMD3差我可以理解为我输出match不对,但是双音在那么小的间隔相差那么大却是让我想不通。
输入驻波都在11dB的样子,差不大的。另外,我发现HB里面设置不同solver对结果影响很大。
有哪位TX可以帮忙一起看看呢?谢谢了。
