求:共基极组态放大 的 稳定电路(ADS仿真)
05-08

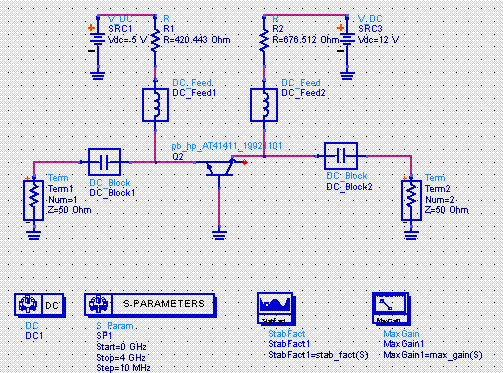

大家好!现在要做一个以“BJT共基组态”为结构的单级放大电路。BJT管子为AT41411,偏置点设为:VCE=8V、IC=10mA,工作频率为2GHz。从ADS的S参数仿真结果来看,最大增益MaxGain=13.955,稳定系数StabFact=-0.937 <1。
对于这样一个共基组态的电路如何设计其稳定电路,在尽量保证增益的情况下,让其稳定放大信号。查了一些资料,似乎共基电路多用于振荡器,所以只能到论坛上求助大家了。谢谢!(附上ADS原理图和仿真结果)
对于这样一个共基组态的电路如何设计其稳定电路,在尽量保证增益的情况下,让其稳定放大信号。查了一些资料,似乎共基电路多用于振荡器,所以只能到论坛上求助大家了。谢谢!(附上ADS原理图和仿真结果)
先帮你顶起支持!
顶!有了解的大侠 多帮忙 留言啊 谢谢啦!
