MWO txline 计算问题
05-08
在微波 office里 txline 软件里遇到一个问题，如果我买来的双层PCB板子参数是：板厚1mm,铜厚35um,介电常数3.5，请问这个板厚1mm是包括两层铜厚的吗? 在txline里计算50Ω阻抗传输线的宽度时候，铜厚的影响并不大，但是H的参数影响却很大，不知道这里的H是不是1mm-2*35um?还是 就用H=1mm算?两者相差6mil左右吧
现在的问题不清楚这1mm包不包括两层铜厚的
现在的问题不清楚这1mm包不包括两层铜厚的
介质厚度，不包含铜皮35um厚度，其实这个本来忽略不计，铜厚影响不大。

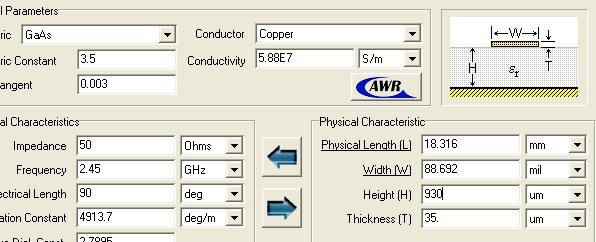

你看旁边的示意图就知道，
介质厚度H对特性阻抗影响是比较大的。
这个。影响不大的
