请问大家ADS2008中PIN二极管如何设定啊

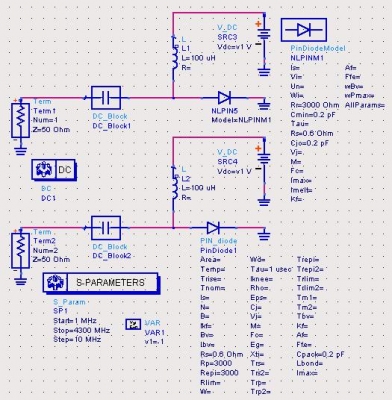

如图，上面的是MA-COM的MA4P504管芯在ADS2006中的模型，

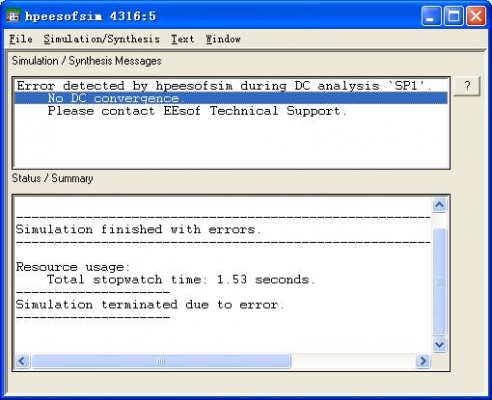

下面的是在ADS2008中的模型，但是在2008中当管子正偏时老是报错，是怎么回事啊

请问MA4L401的SPICE 模型在哪里下啊。实在麻烦了 我知道这个问题很弱智

请问小编 MACOM的PIN二极管模型是在哪里下的，谢谢了

macom的pin管有现成spice吗

请问小编你的Rr=3000是根据什么写出来的，资料上好像没有这个参数啊?

大概加感觉吧，呵呵，觉得比较和实际接近，
你知道为什么报错吗?

我用的还是ads2003A

有人知道吗?请出来讲一下::25bb :25bb :25bb

跟你的使用方式有關,, 一般衰減用的 pin diode不會是你的使用方式！
我用 2008U2 仿真時,看來還蠻正常 (MA4P504看來是耐功率較高的 @100mA)

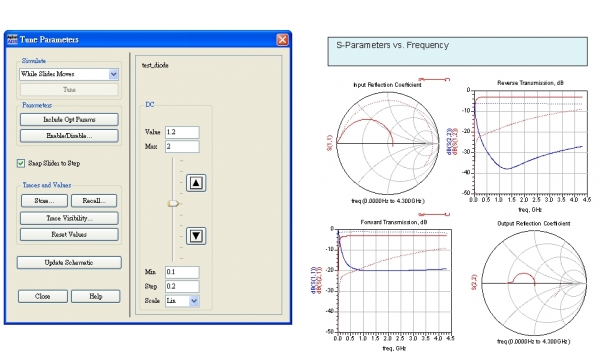

隨電壓的變化.

谢谢了，终于明白了，呵呵，现在的PIN模型和以前的改进了很多了，我用在开关上，以前的就是开关模式，和电流大小无关，现在有关了，还有就是我上面的图如果分成两个图仿真也没问题，好像不能出现两个端口

foxman是个高手啊，谢谢，受教了。

我用上面的方法仿真了一下，损耗很大啊，1.19dB，实际应该是0.2dB，你们仿出来的是多少?我用的是2005A。

实际应该是0.2dB? 我是沒有看見data sheet有這樣的敘述..
(按常理一顆pin diode 要在 20V / 100mA下,才能達成最低衰減值,通常不會低到-0.2dB,尤其是要在1.5Ghz 以上).
上述僅供參考！

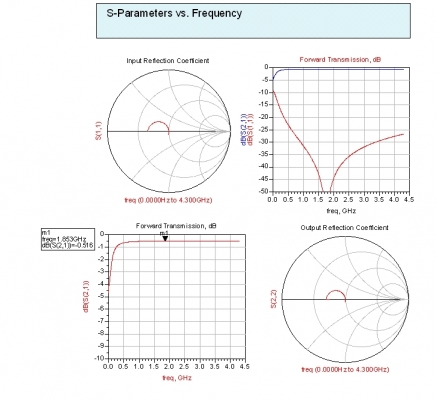

我再一次補上最佳化之後的結果..(-0.516 dB)

s-parameter

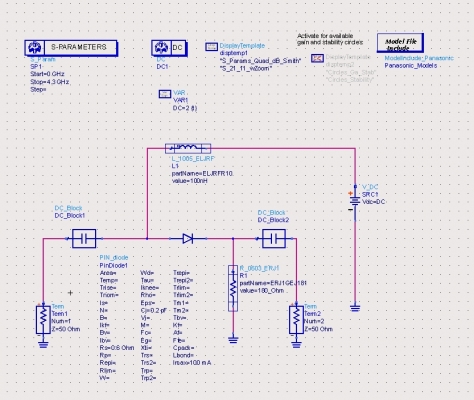

Schematic

我做过一个单刀双掷的开关，用的MA4P504的管芯，频率在1G附近插损是-0.56dB，每一路两颗管芯，这样算下来每颗管芯的插损是-0.23dB。这个结果是实际测试的，但是仿真怎么仿也不能接近实际值，到现在也没有解决这个问题。希望我们把这个问题继续讨论下去，彻底搞清楚是怎么回事。

那只能解釋為 spice model 不夠完整了...！

如果有0.5的插损我感觉还是有点大，我以前做过也是1G的开关，用4个504，插损也就0.5左右，如果在500MHz，那么4个就在0.3左右了
不过那时是不会仿真的，呵呵，
去年也用504做过800MHz~4GHz的，也是单刀双的，单路两个504，在4G的时候插损0.7，低端更小，和仿真结果相当接近，仿真为0.6左右，当然如果是窄带运用的话插损还可以调的更小

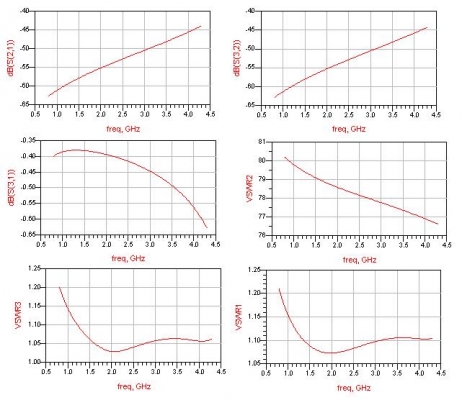

下图为仿真结果，但是隔离怎么也不太准，仿真的要好很多，一直没搞清楚怎么设置

小编能否讲一下你是怎么仿真的，pin管怎么设置的，最好能发一个仿真图，感谢。

PIN的设置和我最上面的设置一样，具体的仿真图不能给你，是保密的，不好意思哈
设计的关键是在于当pin管截止时相当于一个小电容，你用这个小电容匹配成一个低通滤波器，这个是关键
我用这个方法做过用504管芯做过4~8G的大功率单刀三的开关，插损和仿真的也很接近，但还是隔离不准

用这个小电容匹配成一个低通滤波器，这一点以前没有注意过。
再问一下小编Rr的设置都是凭感觉嘛，我看macom的资料上没有给过这个参数。

觉得各种计算软件ADS，designer，使用库文件进行计算时总是不准，可以试一下spice模型。成电有个老师现专门做模型，好像是在mmic时用。

增长了不少见识！

spice模型在哪里下载，怎么使用，还没有用过。

学习中，看来微网真是高手如云啊:27bb

我要学习ADS2008了，能介绍些资料吗?

用这个小电容匹配成一个低通滤波器
请问是在模型pin_model里匹配吗?不然我想不出如何在电路上作出低通

是不是忘记加限流电阻了?

请问PIN管HFSS中怎么建模,有没有模型发一个学习下，不知道从何入手
