过孔对高频信号传输的影响

↑ 点击上方“电子工程专辑”轻松关注
一、过孔的基本概念

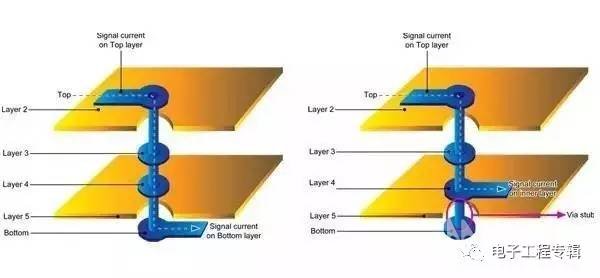

过孔（via）是多层PCB 的重要组成部分之一，钻孔的费用通常占PCB 制板费用的30%到40%。简单的说来，PCB 上的每一个孔都可以称之为过孔。从作用上看，过孔可以分成两类：一是用作各层间的电气连接；二是用作器件的固定或定位。如果从工艺制程上来说，这些过孔一般又分为三类，即盲孔(blind via)、埋孔(buried via)和通孔(through via)。盲孔位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度通常不超过一定的比率(孔径)。埋孔是指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。上述两类孔都位于线路板的内层，层压前利用通孔成型工艺完成，在过孔形成过程中可能还会重叠做好几个内层。
第三种称为通孔，这种孔穿过整个线路板，可用于实现内部互连或作为元件的安装定位孔。由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板均使用它，而不用另外两种过孔。以下所说的过孔，没有特殊说明的，均作为通孔考虑。
从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole）,二是钻孔周围的焊盘区。这两部分的尺寸大小决定了过孔的大小。很显然，在高速,高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。但孔尺寸的减小同时带来了成本的增加，而且过孔的尺寸不可能无限制的减小，它受到钻孔(drill)和电镀（plating）等工艺技术的限制：孔越小，钻孔需花费的时间越长，也越容易偏离中心位置；且当孔的深度超过钻孔直径的6倍时，就无法保证孔壁能均匀镀铜。比如，如果一块正常的6 层PCB 板的厚度（通孔深度）为50Mil，那么，一般条件下PCB 厂家能提供的钻孔直径最小只能达到8Mil。随着激光钻孔技术的发展，钻孔的尺寸也可以越来越小，一般直径小于等于6Mils 的过孔，我们就称为微孔。在HDI（高密度互连结构）设计中经常使用到微孔，微孔技术可以允许过孔直接打在焊盘上（Via-in-pad），这大大提高了电路性能，节约了布线空间。

过孔在传输线上表现为阻抗不连续的断点，会造成信号的反射。一般过孔的等效阻抗比传输线低12%左右，比如50 欧姆的传输线在经过过孔时阻抗会减小6 欧姆（具体和过孔的尺寸，板厚也有关，不是绝对减小）。但过孔因为阻抗不连续而造成的反射其实是微乎其微的，其反射系数仅为：(44-50)/(44+50)=0.06，过孔产生的问题更多的集中于寄生电容和电感的影响。
二、过孔的寄生电容和电感
过孔本身存在着寄生的杂散电容，如果已知过孔在铺地层上的阻焊区直径为D2,过孔焊盘的直径为D1,PCB 板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于：C=1.41εTD1/(D2-D1)
过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。举例来说，对于一块厚度为50Mil 的PCB 板，如果使用的过孔焊盘直径为20Mil（钻孔直径为10Mils），阻焊区直径为40Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是：C=1.41x4.4x0.050x0.020/(0.040-0.020)=0.31pF 这部分电容引起的上升时间变化量大致为：T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps
从这些数值可以看出，尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，就会用到多个过孔，设计时就要慎重考虑。实际设计中可以通过增大过孔和铺铜区的距离（Anti-pad）或者减小焊盘的直径来减小寄生电容。
过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。我们可以用下面的经验公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L 指过孔的电感，h 是过孔的长度，d 是中心钻孔的直径。从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。仍然采用上面的例子，可以计算出过孔的电感为：L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH 如果信号的上升时间是1ns，那么其等效阻抗大小为：XL=πL/T10-90=3.19Ω。这样的阻抗在有高频电流的通过已经不能够被忽略，特别要注意，旁路电容在连接电源层和地层的时候需要通过两个过孔，这样过孔的寄生电感就会成倍增加。
三、如何使用过孔
通过上面对过孔寄生特性的分析，我们可以看到，在高速PCB 设计中，看似简单的过孔往往也会给电路的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：
1．从成本和信号质量两方面考虑，选择合理尺寸的过孔大小。必要时可以考虑使用不同尺寸的过孔，比如对于电源或地线的过孔，可以考虑使用较大尺寸，以减小阻抗，而对于信号走线，则可以使用较小的过孔。当然随着过孔尺寸减小，相应的成本也会增加。2．上面讨论的两个公式可以得出，使用较薄的PCB 板有利于减小过孔的两种寄生参数。3．PCB 板上的信号走线尽量不换层，也就是说尽量不要使用不必要的过孔。4．电源和地的管脚要就近打过孔，过孔和管脚之间的引线越短越好。可以考虑并联打多个过孔，以减少等效电感。5．在信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。甚至可以在PCB 板上放置一些多余的接地过孔。6．对于密度较高的高速PCB 板，可以考虑使用微型过孔。看完本文有收获?请分享给更多人
