飞思卡尔功率放大器版图中的挡板的作用是什么?
05-08

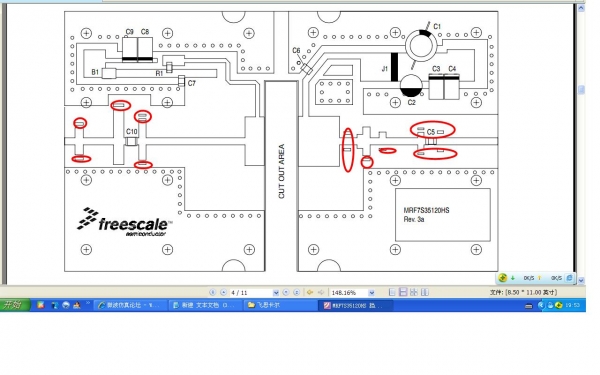

本人在看飞思卡尔功率放大器时发现一个问题,就是在放大器的版图中出现了一些挡片,不明白是什么功能,本人将版图图片上传,在红圈中标记的就是挡板,功放达人有时间帮忙看一看!
调试点吧,需要的时候焊接起来的
调整用的 楼上正解
各位高手实在是厉害,小弟真的非常佩服,这个问题困扰了我很久,非常感谢各位高手的指点!
小弟还有个问题,就是在看飞思卡尔功放板时,发现:低频和高频的功放板有个区别,就是,低频时,板上的覆铜与微带线的距离很近,而高频时,覆铜基本上没有,是什么愿意呢?请各位高手指教!下面是图片

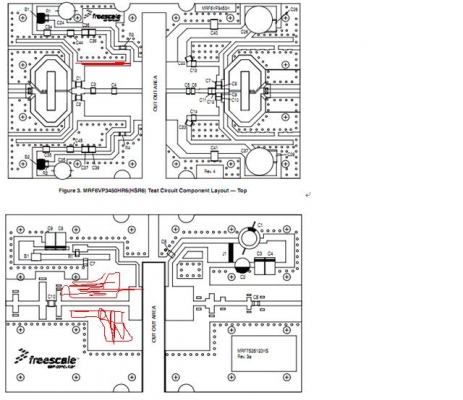

上面的是低频 下面的图是高频,请各位高手帮忙看一下!
是这样子的,低频时只要连接就可以。高频的时候需要考虑微带线周围的场分布,如果填充太紧密(距离太小)会影响微带线上的场分布,从而影响传播特性(很可能恶化)。间距有一定的参考值。
请问这个参考值是多少啊?
