关于元器件质量标准你了解多少?“七专”?国军标?

05-08

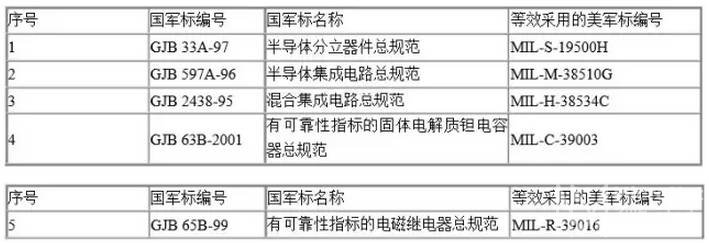

为了保证军用元器件的质量,我国制订了一系列的元器件标准。在七十年代末期制订的“七专”7905技术协议和八十年代初期制订的“七专”8406技术条件(以下统称“七专”条件),“七专”技术条件是建立我国军用元器件标准的基础,目前按“七专”条件或其加严条件控制生产的元器件仍是航天等部门使用的主要品种。(注:“七专”指专人、专机、专料、专批、专检、专技、专卡)根据发展的趋势,“七专”条件将逐步向元器件的国家军用标准(GJB)过渡。因此,以下将主要介绍元器件国家军用标准的有关情况。从八十年代开始,我国军用标准化组织参照美国军用标准(MIL)体系建立了GJB体系,其中元器件的标准有规范、标准、指导性技术文件三种形式:1、规范—主要包括:元器件的总规范和详细规范,这两种规范统称产品规范。2、标准—主要包括:试验和测量标准、质量保证大纲和生产线认证标准、元器件材料和零件标准、型号命名标准、文字和图形符号标准等;3、指导性技术文件—主要包括:指导正确选择和使用元器件的指南、用于电子设备可靠性预计的手册、元器件系列型谱等。根据我国的具体情况,军标分为国家军用标准、行业军用标准、企业军用标准三个级别。下面对组成国家军用元器件标准体系的两种形式:规范和标准分别举例作简要的介绍。规范元器件规范主要包括:元器件的总规范(通用规范)和详细规范两个层次。总规范对某一类元器件的质量控制规定了共性的要求,详细规范是对某一类元器件中的一个或一系列型号规定的具体的性能和质量控制要求,总规范必须与详细规范配套使用。元器件的产品规范是元器件生产线认证和元器件鉴定的依据之一,也是使用方选择、采购元器件的主要依据。现在我国国防工业主管部门已发布了大量的元器件总规范,但是详细规范还没完全配套,所以往往由器件生产单位制定了详细规范(属于企业军标准级别)经标准化机构确认后贯彻执行。已发布的军用元器件总规范中,影响较大的总规范及其参照采用的MIL标准如表1所示。表1国军标总规范及其等效采用的美国军用标准

表1中序号1~3是器件的总规范,包括了分立器件、集成电路及混合集成电路,每一类器件只有一个总规范,但是对于同一类的元件,就可以有不止一个总规范,例如对于电容器这一大类的元件,已发布了21个总规范。对于电磁继电器已发布了3个总规范。每个器件或元件的总规范下面又有若干个详细规范配套,所以元器件的产品规范(总规范和详细规范)的数量在元器件标准体系中占很大的比例。标准标准是国家军用标准体系中除了规范、指导性技术文件以外的另一种形式。它包括的门类很广,对元器件使用方来说,首先要了解有关试验和测量方法的标准。因为这类标准是规范重要的技术支撑,结合产品规范了解这类标准的内容,一方面有助于更深入地掌握元器件承受各种应力的能力,另一方面对元器件使用方正确制订补充筛选(二次筛选)或失效分析的标准或法规性文件提供了参考依据。试验方法标准是指导对某一类元器件进行试验、测量或分析的技术性很强的标准,这类标准的数量较少,但对保证元器件的质量起很大作用。表2列出已发布的元器件主要方法标准及其等效采用的MIL标准。表2国军标方法标准及其等效采用的美国军用标准

表2中序号1~4是标准化部门等效采用了相应的美军制定的。这四个标准所列的试验方法分别适用于半导体分立器件、元件、微电子器件和电连接器的试验,这些方法标准在半导体分立器件、元件(包括电连接器)、微电路产品规范的鉴定试验、质量一致性检验中被广泛地引用。
