无源雷达概述(二)--“沉默哨兵”及相关试验概述

05-08

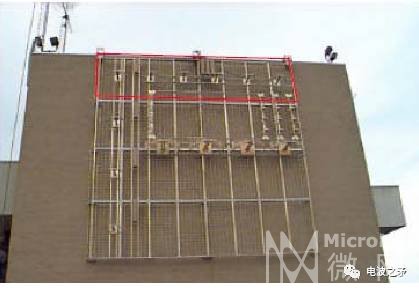

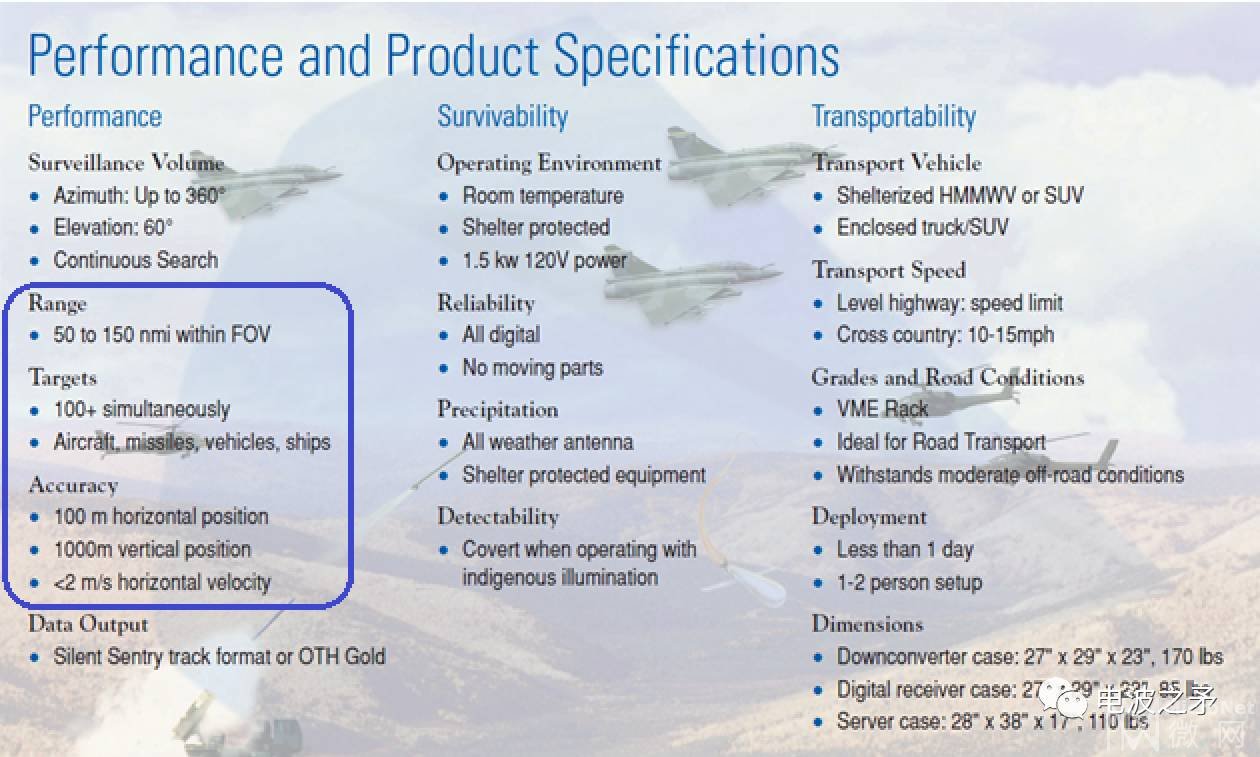

1998年,美国的LockheedMartin公司历经十五年时间研制出了“沉默哨兵”(Silent Sentry)无源雷达探测系统,该系统利用FM广播、模拟/数字电视信号 (50-500MHz)作为外辐射信号进行探测,可进行全天候对空预警,精确地完成对空目标的检测和跟踪。“沉默哨兵”系统的天线尺寸为2.3m x 2.5 m,可以安装于固定平台或者安装在车辆、飞机等移动平台上,Lockheed Martin公司还分别试验过安装于水面舰艇和潜水艇的潜望镜上的两种系统进行空中目标预警。“沉默哨兵”系统对飞机、导弹、车辆、船只等目标进行探测,可同时跟踪200批以上目标,预警范围可达到水平方位覆盖360°,俯仰方位覆盖60°,探测距离可以达到220km。当利用FM广播作为外辐射信号时,该系统水平方向的分辨力可达到250m,竖直方向的分辨力可达到100m,速度分辨力可优于2m/s;当利用数字电视信号作为外辐射信号时系统的探测性能更好、探测精度更高。

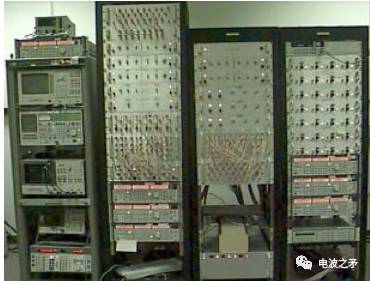

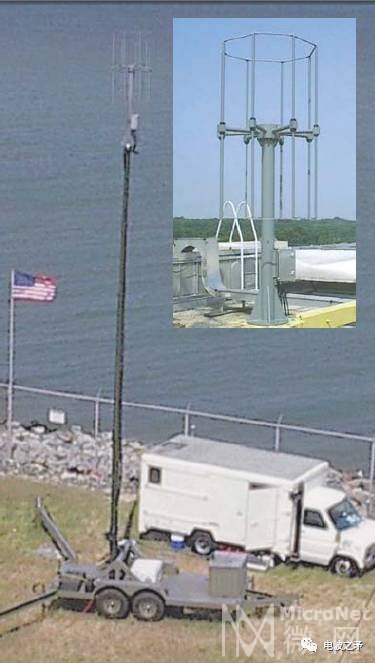

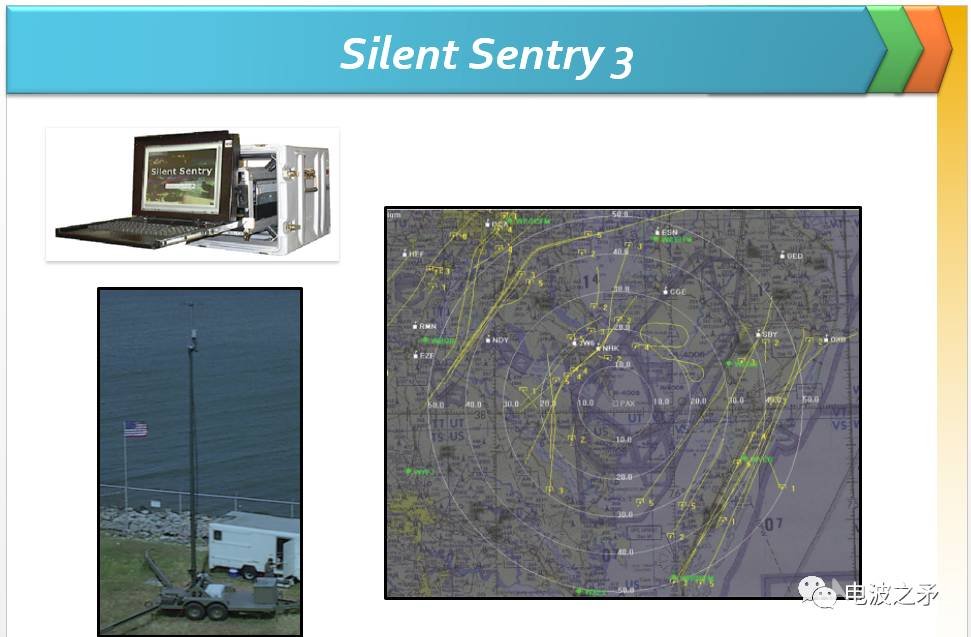

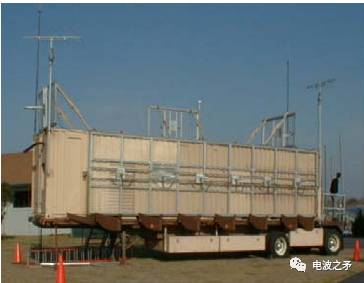

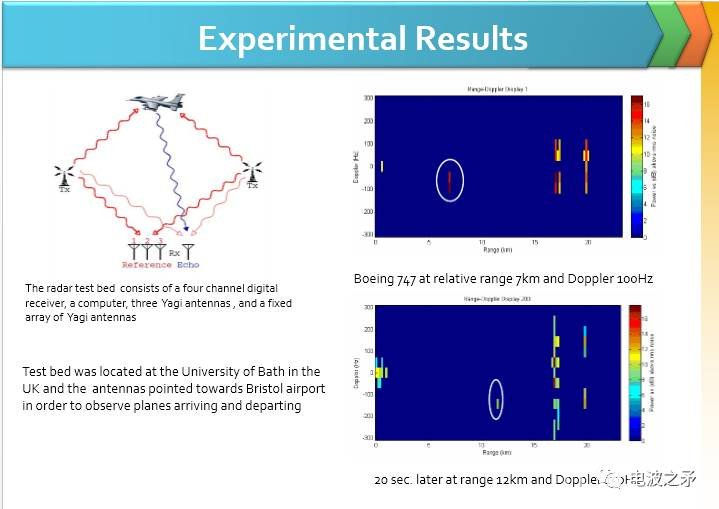

Lockheed Martin公司,开展了相关的试验研究。试验中以Boeing 747为目标进行探测,部分实验图片和结果如下:

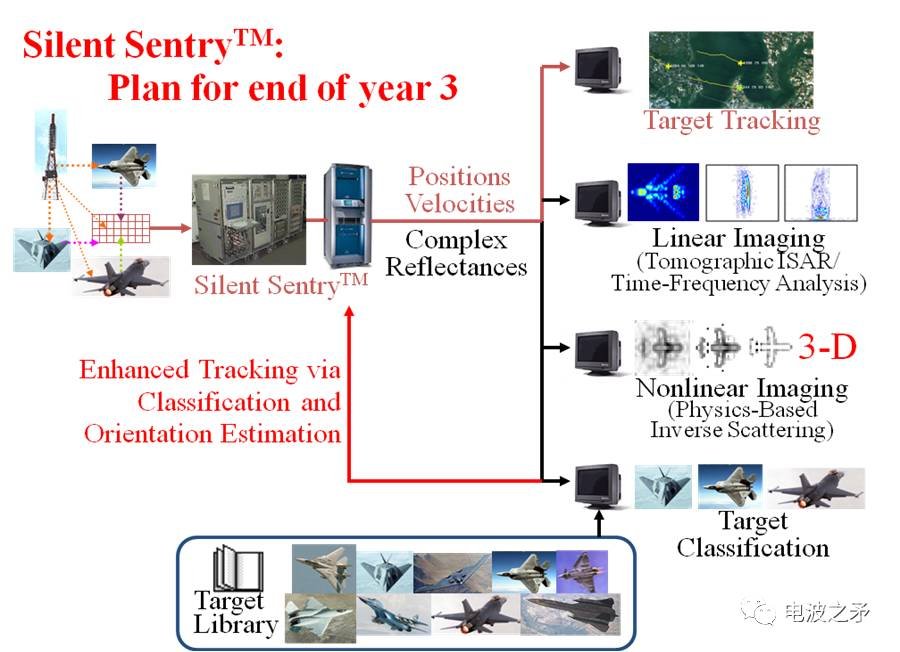

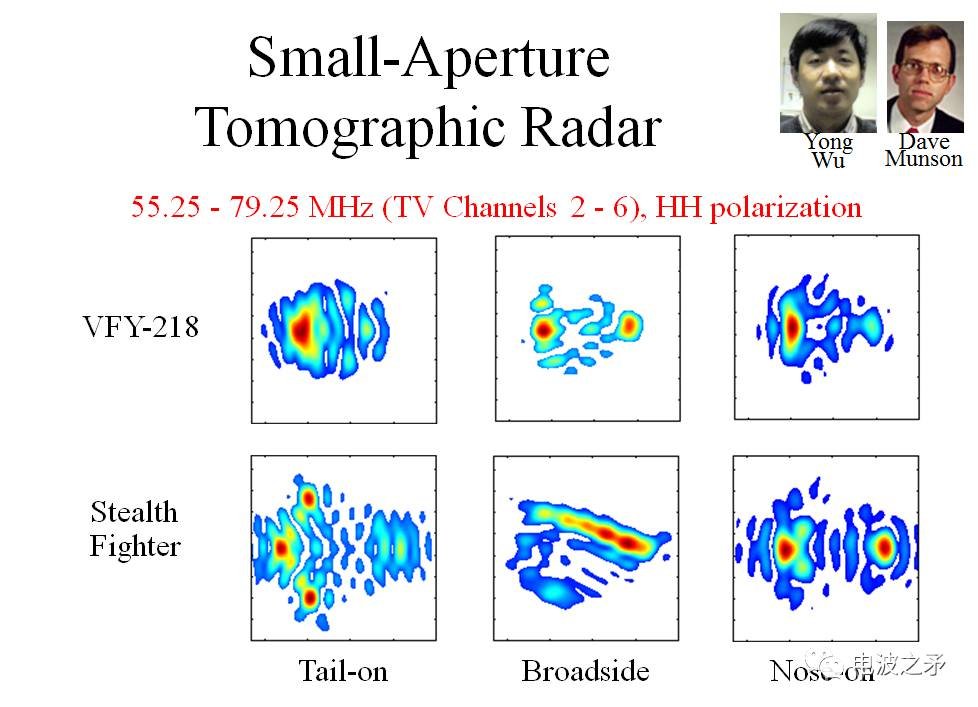

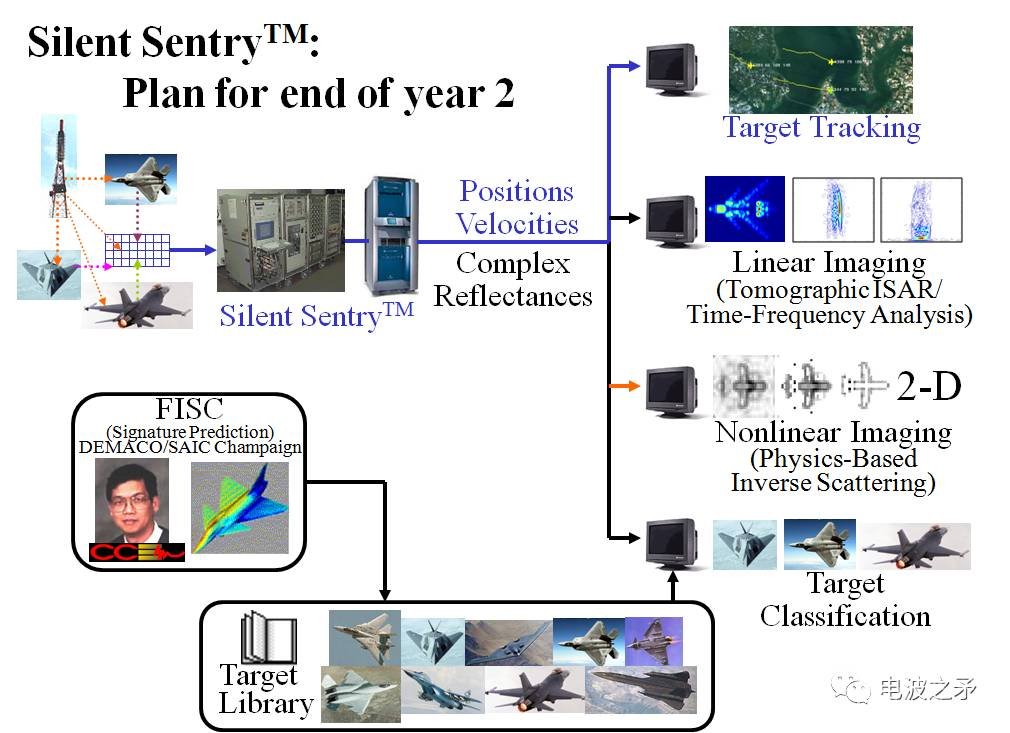

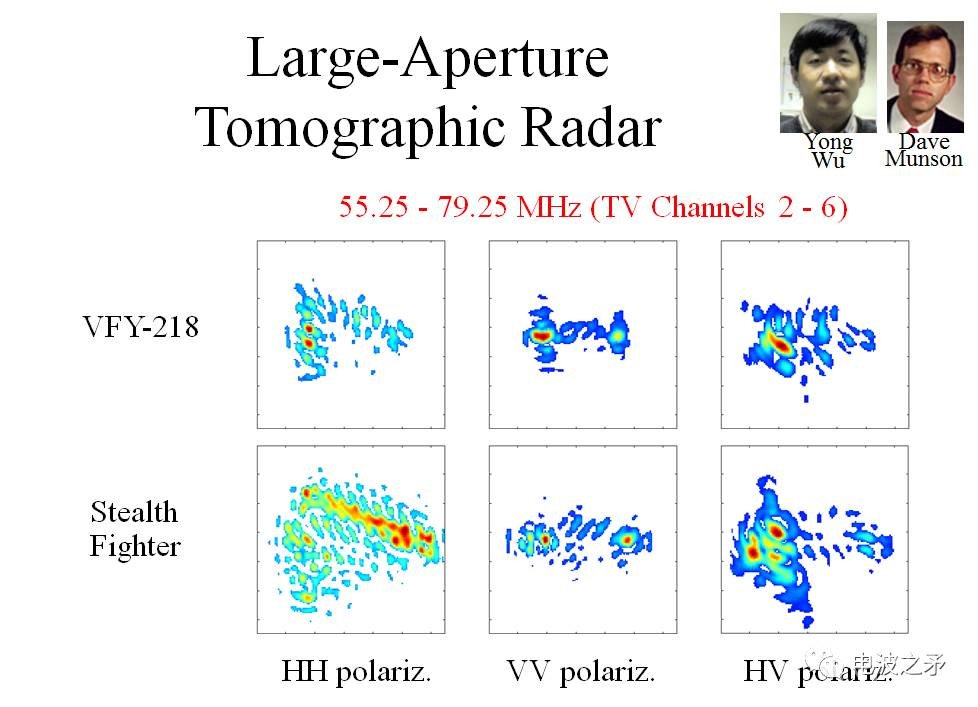

其后,伊利诺伊大学香槟分校的Dick Blahut团队在DARPA项目 F49620-98-1-0498的支持下开展了基于“沉默哨兵”的雷达成像试验。





关于本项目的更详细的情况,可以和Aaron Lanterman 本人联系:
