关于Q值测试及Qo与单腔大小关系

05-08

滤波器微信唯一公众号:Filter_CN

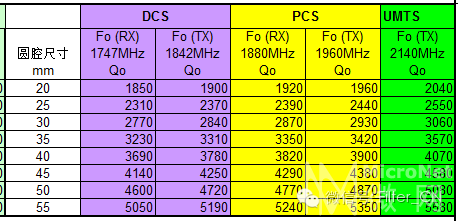

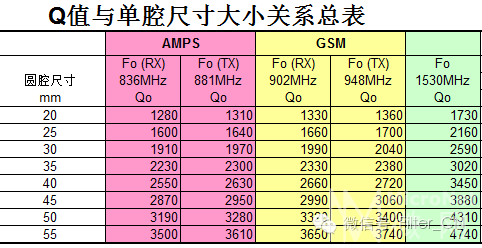

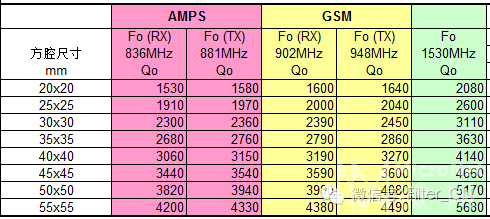

一、Q值与单腔尺寸大小的关系表




二、单腔Q值的测试 滤波器谐振电路的性能由品质因数Q来描述,诸如频率选择性,带宽和阻尼因子等多种特性都可由它导出.其定义如下:

单腔Q值实际测试接线与设置,如图所示:

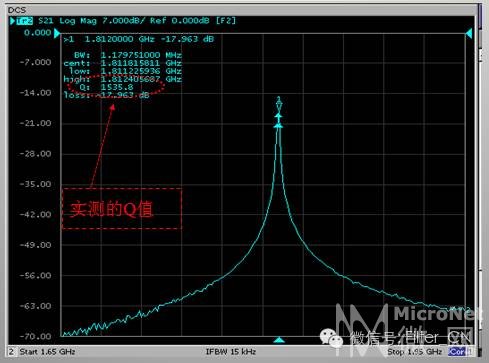

单腔Q值实际测试结果及输出,如图所示:
