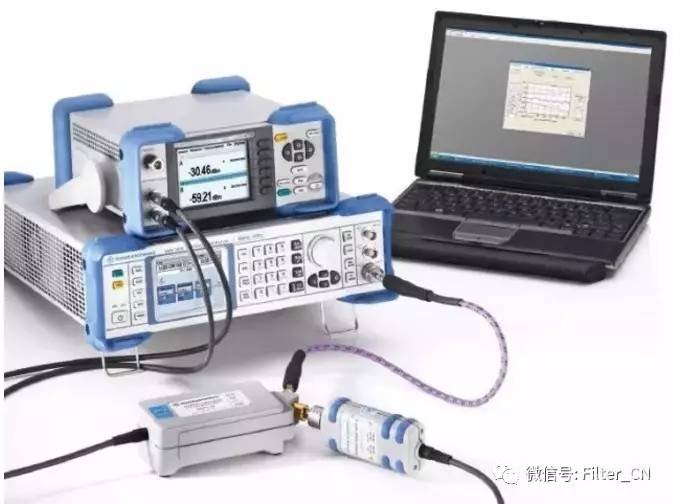

1. 功能描述本测试方案适用于DC至50GHz功率计的计量与校准。1）R&S 功率探头Recal+软件支持R&S NRPxxS(N)，R&S NRP-Zxx, R&S NRV-Zxx，R&S FSH-Zxx等系列功率探头实现上述功率探头的计量与校准因子写入。2）其它功率计与功率探头使用手动操作，或自行编写校准软件能够测量得到被测探头的准确度和校准因子无法实现第三方功率计的校准因子写入 2. 功率计的常用检定项目与检定方法2.1. 功率计的常用检定项目 绝对功率准确度 线性度 反射系数 2.2. 功率计检定方法2.2.1.绝对功率准确度测试功率计的绝对准确度测试需要使用双通道功率计主机，可溯源的功率标准，射频/微波信号源，计算机主机，校准软件，GPIB控制卡等。 功率探头的校准过程是，使用校准软件通过功率计主机读取功率标准读数与待检功率探头测量值的差值，并将结果记录下来生成校准因子数据，再把校准因子数据直接编程下载到待检功率探头。 经过校准软件重新编程写入校准数据文件后,被检功率探头可达到出厂时的测试准确度。

2.2.2.反射系数测试需要使用校准软件控制矢量网络分析仪对功率探头端口的反射系数进行测试，该软件自动调用矢网测试结果，并将结果保存，用于写入探头校准因子文件。 2.3. 所需测试仪器设备2.3.1 R&S NRPC系列功率标准及其校验件该系列功率标准共有R&SNRPC18, R&S NRPC33, R&S NRPC40, R&S NRPC50四种型号，每种型号接头类型不同，覆盖不同的频率范围，适用于不同型号的功率探头。各个型号功率标准支持的功率探头请参考附录部分。

此外，每一种型号的功率标准R&SNRPC都可以选配R&S NRPC-B1校验件，它是一个特殊设计的验证探头，用于检验R&S NRPC功率标准是否工作正常。 2.3.2 R&SNRVC-B2线性度检验标准R&S NRVC-B2线性度检验标准用于在50MHz频点对功率探头进行线性度检验（该检验需使用R&S SMGL信号源），R&S NRP系列功率探头线性度非常稳定，一般无需进行线性度调整。 2.3.3 功率计主机R&S NRP2功率计主机R&S NRVD功率计主机 R&S NRPC系列功率标准和R&SNRP系列功率探头都可以通过功率计主机R&S NRP2进行控制，如果需要进行NRP功率探头的线性度检验，则需要配置NRVC-B2选件，而NRVC-B2 需要NRVD功率计主机进行控制。 2.3.4 矢量网络分析仪功率探头反射系数校准需要使用覆盖10MHz至40/50GHz频率范围的矢量网络分析仪进行测试，可选的仪器有R&SZVA24/40/50, R&S ZNB20/40等型号。 2.3.5 微波信号发生器 功率探头的校准需要使用覆盖到40/50GHz频段的微波信号发生器产生所需测试信号，可选仪器有R&SSMF100A/SMB100A等型号。 3. 推荐仪器配置列表设备产品描述信号发生器1SMF100ASignal Generator Base Unit.SMF-B2Option: Frequency extension,100 kHz to 1 GHzSMF-B144Option: Frequency range 1GHz to 43.5GHzSMF-B22Option: Enhanced phase noise performanceSMF-B27Option: Step Attenuator 100kHz to 43.5GHzSMF-B34Option: High-Output-Power信号发生器2SMB100ASignal generator base unitSMB-B1OCXO reference oscillatorSMB-B26Low harmonic filterSMB-B140Frequency range : 100kHz to 40GHz功率计主机NRP2Base UnitNRP-B22nd power sensor inputNRP-Z4USB Adapter cable功率标准NRPC1818GHz功率标准NRPC18-B118GHz功率标准校验件NRPC3333GHz功率标准NRPC33-B133GHz功率标准校验件NRPC4040GHz功率标准NRPC40-B140GHz功率标准校验件NRPC5050GHz功率标准NRPC50-B150GHz功率标准校验件矢量网络分析仪ZVA50Vector Network analyzerZV-Z270N型校准件ZV-Z2353.5mm电子校准件ZV-Z2292.92mm校准件ZV-Z2242.4mm校准件ZV-Z972.4mm 测试电缆注：1）信号发生器1（SMF100A）可以代替2（SMB100A），SMF的频率范围覆盖43.5GHz，大于SMB的40GHz；SMF的相位噪声性能更优； 也可以用信号发生器2（SMB100A）代替1（SMF100A），频率覆盖40GHz； 可以选择ZVA50覆盖全频段矢网，采用不同的转接头跟不同接头的校准件实现反射测试，也可以根据需要选择相应频段的矢量网络分析仪主机与相对应的测试电缆和校准件。源于射频微波实验室，如有侵权请联系小编删除。
