基于NFC的电子钱包电路设计

05-08

NFC即近距离无线通信。是由恩智浦公司发起,由诺基亚、索尼等着名厂商联合主推的一项无线技术---在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能,能在短距离内与兼容设备进行识别和数据交换。NFC具有双向连接和识别的特点,工作于13.56MHz频率范围,作用距离接近10厘米。PN544符合欧洲电信标准协会(ETSI)制定的最新NFC规范,能够为手机制造商和电信营运商提供完全兼容的平台,用以推出下一代NFC设备和服务:PN544完全兼容现已发布的所有通过单线协议(SWP) 连接SIM卡和主机控制器接口(HCI)的NFC规范。PN65O即为PN544加上NXP的SmartMX安全模块,PN544和PN65O硬件PIN 对 PIN 完全兼容。同时,PN65O / PN544还提供多种主机接口选择 ,确保手机制造商实现轻松集成High Speed UART、SPI、I2C,并支持多种RF接口协议:ISO14443A/B 、ISO15693、MIFARE、Felica.电路原理NFC PN544 / PN65O的结构框图

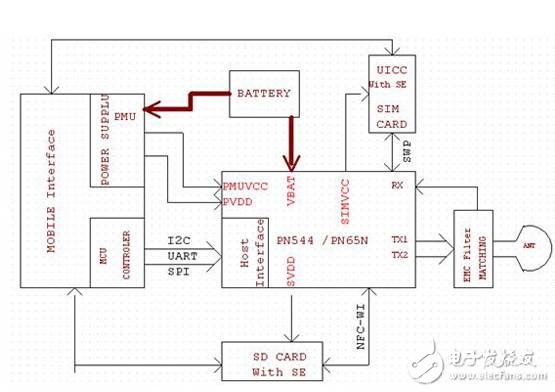

图1 NFC PN544 / PN65O 硬件电路框图接收电路由R127,C118,R128,C119组成,芯片内部产生的Vmid电位作为RX管脚的输入电位,为减少扰动,需用电容将Vmid接地。Vmid的偏置电压可以增加Rx 脚的电压驱动。图2 所示的为NFC 射频接收电路。

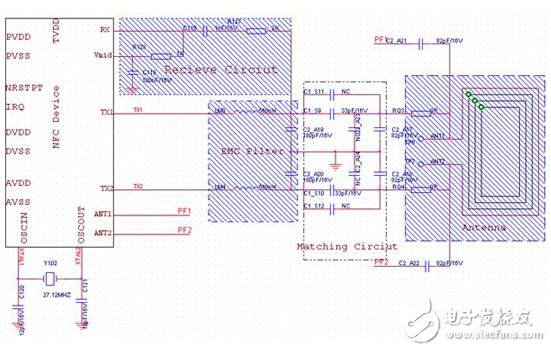

图2 NFC射频部分电路NFC与SIM卡安全模块接口电路NFC IC带有SWP一线接口可以实现与SIM卡的数据通讯,其参考电路如下图3所示。

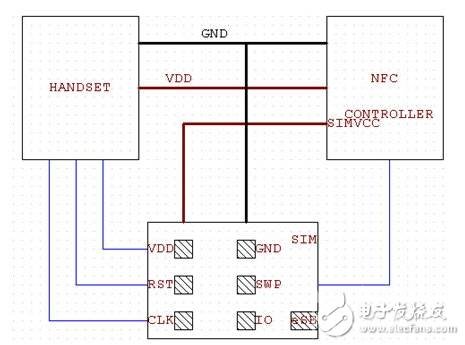

图3 NFC与SIM卡安全模块接口电路EMC电路由于该系统是以13.56MHz的操作频率为基础。该频率由石英晶振产生。与此同时还会产生高阶谐波。为了符合内部电磁兼容性规则,13.56MHz的三次、五次及五次以上的高阶谐波必须适当的抑止。所以该EMC电路配置为一LC低通滤波器,用来滤除高次谐波。天线匹配电路由于天线线圈本身是一个低阻抗的设备,为了能够把NFC IC 送出的能量以最大化的传递给天线 ,所以在天线与NFC IC间须加一匹配电路 。消除因不匹配而造成的信号反射形成的能量损失。编者结语本文的NXP实用的NFC电子钱包解决方案,以13.56MHz的操作频率为基础,以手机为交易平台,由NXP PN544 NFC控制器 (PN65O内置了安全模块)和安全模块两大部分实现移动支付及数据交换功能,为电子支付提供便捷、安全、超凡体验。
