功分器、耦合器、电桥和巴伦的异同

功分器、耦合器、电桥和巴伦都是射频、微波领域常见器件，有共同性能，也有各自特点。 功分器Power Divider可分为：电阻功分器（Resitive Power Divider），左图；威尔金森功分器（Wilkinson Power Divider），右图。

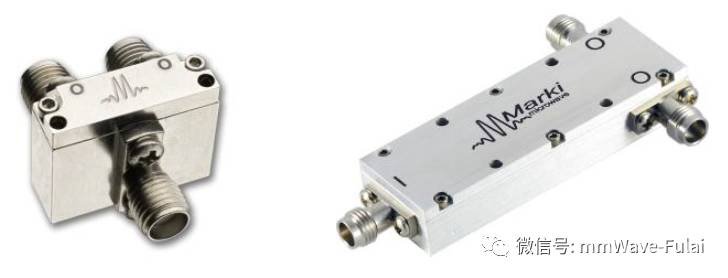

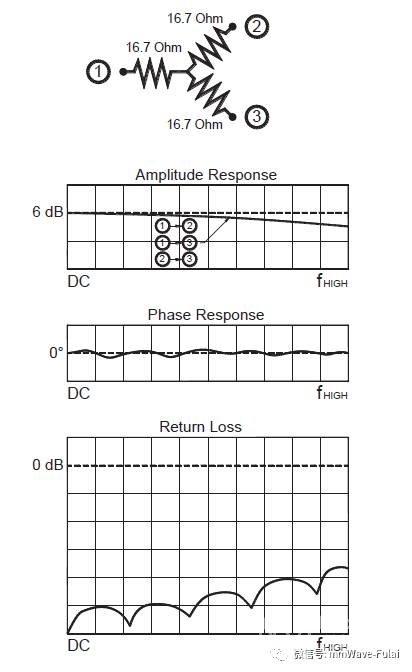

图1：电阻功分器三个端口没有方向性，任意端口都可作为输入端或输出端；低频特性好，从DC开始；插损6dB，隔离度低。

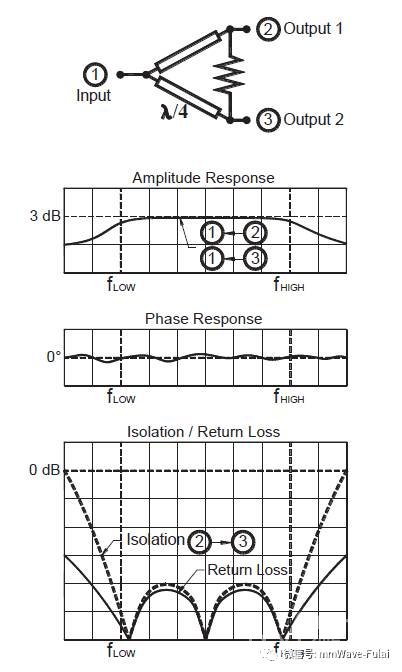

图2：威尔金森功分器低频只能覆盖到几百MH左右；插损3dB，隔离度高。

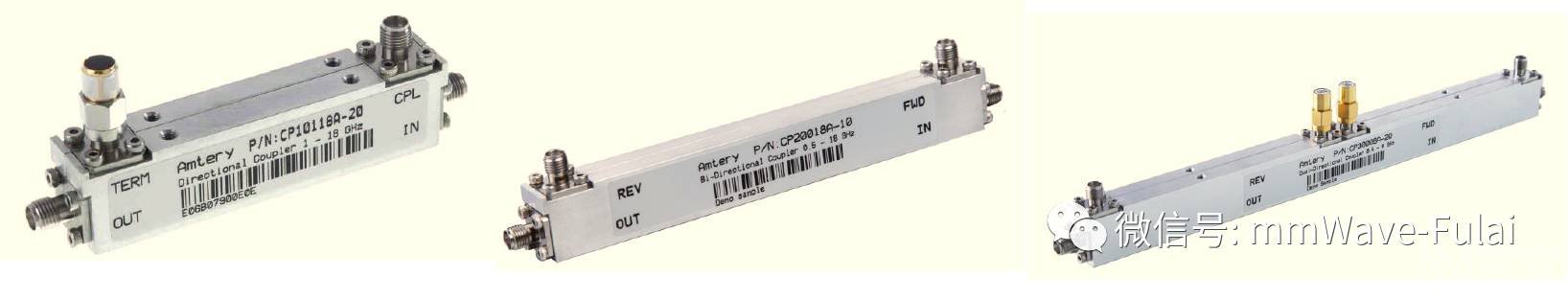

共同点：都是将功率二等分；（有不等分功分器，这里不表）输出端相位相差0度，与输入端一致。不同点：电阻功分器威尔金森功分器插损6dB，内部3个16.7欧姆电阻3dB，内部四分之一波长线频率覆盖至DC低频几百MHz开始隔离度6dB一般20dB 耦合器Coupler从传输线中耦合小信号出来，用做信号检测等应用。常见耦合度有6、10、20、30、40dB等.有定型耦合器（左）、双向耦合器（中）、双定型耦合器（右）等。

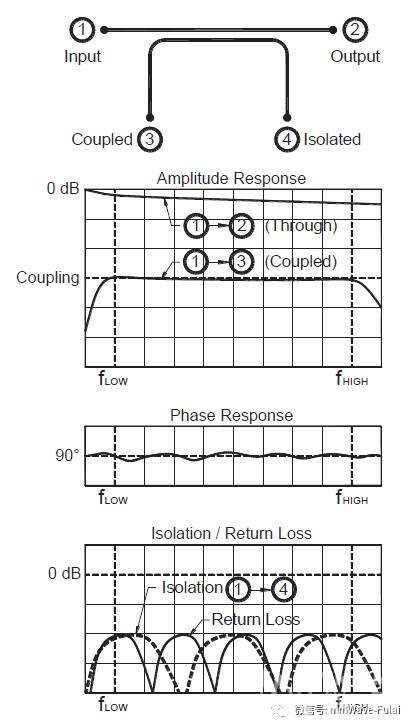

图3：耦合器端口2直通，端口3耦合端，端口4隔离端。

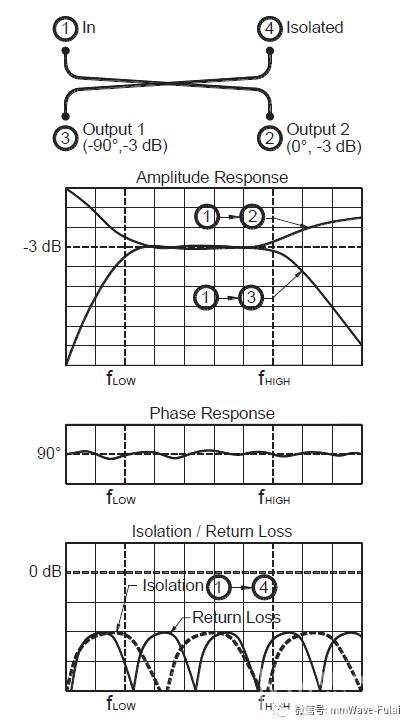

电桥Hybrid将信号分成有相位差的两路，90度电桥相位差90度，180度电桥相位差180度。图4：电桥

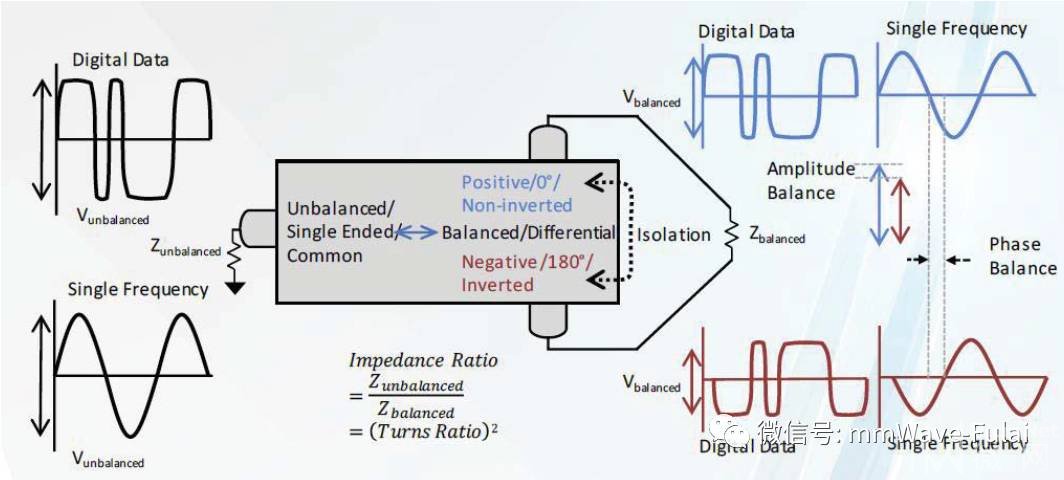

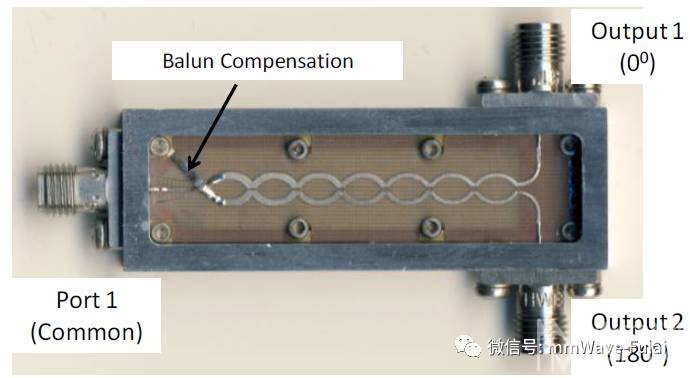

电桥和功分器相同点：两路输出信号幅度相同；低频都只能覆盖到几百MHz； 电桥和功分器不同点：威尔金森功分器90度电桥180度电桥端口三端口四端口四端口相位差0度90度180度 巴伦Balun巴伦可见差分信号转成单端信号，或将单端信号转成差分信号。图5：巴伦

巴伦与180度电桥相同点：两端输出幅度相同；两端输出相位都是相差180度； 巴伦和180度电桥不同点:巴伦180度电桥端口三端口四端口低频最低可到200kHz几百MHz 总结以2功分为例，各种器件差异如下：电阻功分器威尔金森功分器耦合器90度电桥180度电桥巴伦低频DC开始几百MHz几百MHz几百MHz几百MHz200kHz开始插损6dB3dB很小，跟耦合度有关3dB3dB3dB 输出相位差0度0度90度（一般没特别说明）90度180度180度隔离度6dB20dB典型值30-40dB20dB典型值20dB典型值20dB典型值上海馥莱电子供应各种功分器、耦合器、电桥和巴伦产品。 更多信息，联系我们：上海馥莱电子有限公司Tel:021-5291 8556Email:sales@fulai-elec.comwww.fulai-elec.com扫一扫，关注我们
