详解PLL锁相环

PLL的概念我们所说的PLL。其实就是锁相环路，简称为锁相环。许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。锁相环路是一种反馈控制电路，简称锁相环（PLL）。锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。 因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。 目前锁相环主要有模拟锁相环，数字锁相环以及有记忆能力（微机控制的）锁相环。 PLL的组成锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。

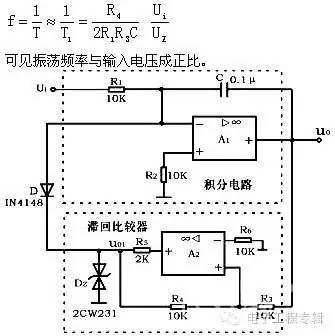

锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC（t），对振荡器输出信号的频率实施控制。 压控振荡器（VCO）的基本概念调节可变电阻或可变电容可以改变波形发生电路的振荡频率，一般是通过人的手来调节的。而在自动控制等场合往往要求能自动地调节振荡频率。常见的情况是给出一个控制电压（例如计算机通过接口电路输出的控制电压），要求波形发生电路的振荡频率与控制电压成正比。这种电路称为压控振荡器，又称为VCO或u-f转换电路。 压控振荡器是锁相环中关键部件，在实际应用中有很多种结构。 压控振荡器（VCO）电路的举例和原理利用集成运放就可以构成精度高、线性好的压控振荡器。 我们知道积分电路输出电压变化的速率与输入电压的大小成正比，如果积分电容充电使输出电压达到一定程度后，设法使它迅速放电，然后输入电压再给它充电，如此周而复始，产生振荡，其振荡频率与输入电压成正比。即压控振荡器。下图就是实现上述意图的压控振荡器(它的输入电压Ui＞0)。 上述电路实际上就是一个方波、锯齿波发生电路，只不过这里是通过改变输入电压Ui的大小来改变输出波形频率，从而将电压参量转换成频率参量。 压控振荡器的用途较广。为了使用方便，一些厂家将压控振荡器做成模块，有的压控振荡器模块输出信号的频率与输入电压幅值的非线性误差小于0.02%，但振荡频率较低，一般在100Kz以下。图中所示电路中A1是积分电路，A2是同相输入滞回比较器，它起开关作用。当它的输出电压u01=+UZ时，二极管D截止，输入电压（Ui＞0），经电阻R1向电容C充电，输出电压uo逐渐下降，当u0下降到零再继续下降使滞回比较器A2同相输入端电位略低于零，uO1由+UZ跳变为－UZ，二极管D由截止变导通，电容C放电，由于放电回路的等效电阻比R1小得多，因此放电很快，uO迅速上升，使A2的u+很快上升到大于零，uO1很快从－UZ跳回到+UZ，二极管又截止，输入电压经R1再向电容充电。如此周而复始，产生振荡。振荡频率与输入电压的函数关系为：
