ST、SC、FC、LC光纤接头区别

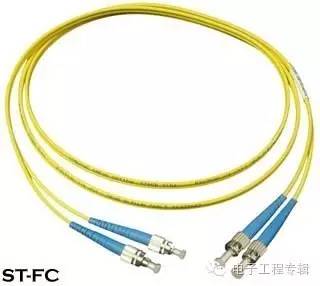

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。www.mscbsc.com！o$s%^:h8Z#f&V%uST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单8R#i&x+W;B.B9J8]MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。 4T-F！L(p.h({,G:F移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名

5N5[4r#l%o(D8s%t*`/p8kwww.mscbsc.c光纤接口连接器的种类| 国内领先的通信技术论坛0T7a0`6L:D*y+A

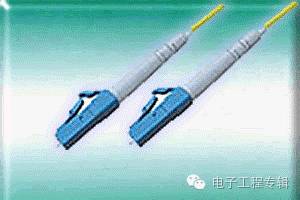

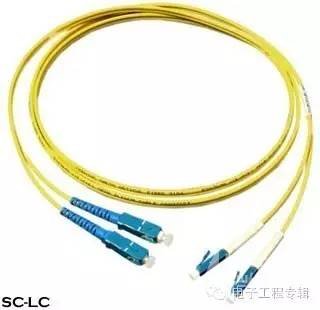

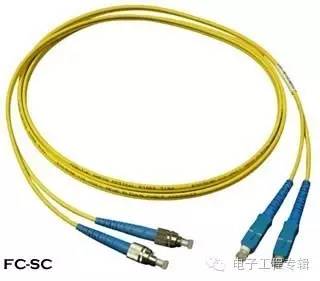

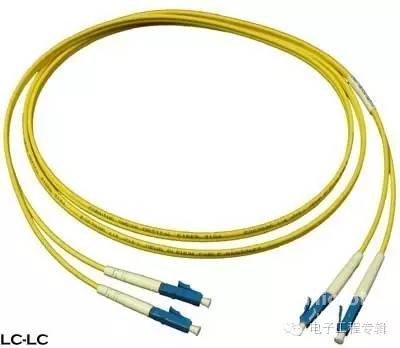

LC/PC 光纤接头光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：www.mscbsc.com.{-e5P'F,m0{！e0~$x%}① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)#^4l)V6r$g,J"^$?'I1K② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)www.mscbsc.com6K1s,V3En7L③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）/B#x+N:F.[④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）4`:`4q3Q.|&M⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单-U9c7Q！a0j+K#X)l常见的几种光纤线| 国内领先的通信技术论坛9]:_1Y;K$b @#{"a光纤接口大全 *[6J*`:U0Y)_;m8_2

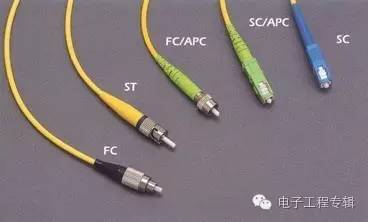

"w+{2I各种光纤接口类型介绍"^8|/r$q,k/n$K$a | 国内领先的通信技术论坛光纤接头+D6_3n)X9f7[2A)Q5vMSCBSC 移动通信论坛FC 圆型带螺纹(配线架上用的最多)/I.b9T)K8I0L9^%vST 卡接式圆型;m)W#o2F2@8P&AMSCBSC 移动通信论坛SC 卡接式方型(路由器交换机上用的最多)-O:~'s;B&t9QPC 微球面研磨抛光| 国内领先的通信技术论坛 a7x-T:W'{{！s.U0u/^,rAPC 呈8度角并做微球面研磨抛光8K.^.}$d:V*{;l+k5Dwww.mscbsc.comMT-RJ方型,一头双纤收发一体( 华为8850上有用)移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单2F.a6r ?+W4s/{(|5G0J光纤模块:一般都支持热插拔,MSCBSC 移动通信论坛(e1R g#@1O/o*oGBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型3C+g'f2v6\,v)i1tSFP 小型封装GBIC,使用的光纤为LC型$F"X;i！u.})G0e使用的光纤: | 国内领先的通信技术论坛'E"t)T7?0@-k5b&e)@单模: L ,波长1310 单模长距LH 波长1310,15506c)H9v#r)g"X多模:SM 波长8502w(m&H)l,q(?！V | 国内领先的通信技术论坛SX/LH表示可以使用单模或多模光纤MSCBSC 移动通信论坛.b;u;F,z3x在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l /h"g-V~"r8@+P;~www.mscbsc.coml “/”前面部分表示尾纤的连接器型号*X9e#X-Q*r3P-g“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头www.mscbsc.com8E#K#q0_"n;t9C"b%|“LC”接头与SC接头形状相似，较SC接头小一些。www.mscbsc.com5P"T$C4p1Y7{3W“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。4P1Q2P6W&H3?2S/Y Kl 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图 :P.`6v-F2B.M.W | 国内领先的通信技术论坛:U6n g9L&|1R/”后面表明光纤接头截面工艺，即研磨方式。l www.mscbsc.com/w6P:P+M/B)v5|+{7n/p“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。(Q(h7],F*m:H;l,G,c | 国内领先的通信技术论坛“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。;z:k#B3U1g)su 另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题 3u+V't1y)Z:W,x%w光纤连接器l :s+?3\)p.D;o | 国内领先的通信技术论坛u 光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。5R4s7_2a&g#Y%v3I光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器：MSCBSC 移动通信论坛9`8v;}#F W.{"n9a"J+`(1)FC型光纤连接器 2J#D/H)m"Z3T这种连接器最早是由日本NTT研制。FC是FerruleConnector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‵C）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。 2V4_&H;u9A1E9Y | 国内领先的通信技术论坛(2)SC型光纤连接器！{3V4H;i$h这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。 6b,^5R7o4e4\&j3k1e6AMSCBSC 移动通信论坛ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。,F2Z.a1\*~(G6zwww.mscbsc.com(3) 双锥型连接器（BiconicConnector）www.mscbsc.com4?7{8r#~'C*x/s5D这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。 ;?.o(]5`7E.^-zwww.mscbsc.com(4)DIN47256型光纤连接器移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单#Z'Z$E0l%X+j:D~ t-j8A这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械精度较高，因而介入损耗值较小。%j*H"n#_:e！^(k.N7k'Q(5) MT-RJ型连接器 #@#f'K/D0L4A;h/BMT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。| 国内领先的通信技术论坛"r(S"O0r4w3U7@(6) LC型连接器MSCBSC 移动通信论坛0N&H-t8g+p%B)S8u！q5{LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。 0L%|*F1M0T$h,DMSCBSC 移动通信论坛(7) MU型连接器MSCBSC 移动通信论坛.f6Z6G;G.U7t0h6kt/dMU（Miniatureunit Coupling）连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。 :I6X0~'x+f;l6d8uMSCBSC 移动通信论坛光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。也适用于光缆和配线尾纤的保护性连接。$]4B,i0N0k+V-L2\"w/jwww.mscbsc.com目前，常用的光端机一端是接光传输系统（一般是SDH光同步数字传输网），另一端（用户端）出来的是2M接口。另外光端机还有PDH（准同步数字系列）的。光端机要比光纤收发器复杂得多，除光电的耦合还有复用－解复用，影射－解影射等信号的编码过程。 'L！W$H.\)i3\&hMSCBSC 移动通信论坛光纤收发器l 4W([:O.r.g$?#H&j6pMSCBSC 移动通信论坛u 简单的讲，光纤收发器一端是接光传输系统，另一端（用户端）出来的是10/100M以太网接口。光纤收发器都是实现光电信号转换作用的。光纤收发器的主要原理是通过光电耦合来实现的，对信号的编码格式没有什么变化。 -k0q4o y;c*E0B6m*~MSCBSC 移动通信论坛目前国外和国内生产光纤收发器的厂商很多，产品线也极为丰富。为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3和IEEE802.3u等以太网标准，。除此之外，在EMC防电磁辐射方面应符合FCC Part15标准。时下由于国内各大运营商正在大力建设小区网、校园网和企业网，因此光纤收发器产品的用量也在不断提高，以更好地满足接入网建设的需要。*{/O'|;R7U;T*J"s7u"Cu 光纤收发器通常具有以下基本特点。MSCBSC移动通信论坛$B2[4h2@/h！|*M9S6l.|9`1．提供超低时延的数据传输。 &A"`9t2F#V"L/t5G5l2．对网络协议完全透明。| 国内领先的通信技术论坛,],N5V#x o-F6P-Q(g3．多采用专用ASIC芯片实现数据线速转发。可编程ASIC将多项功能集中到一个芯片上，具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成本。| 国内领先的通信技术论坛0n+z0q8{7})P4．设备多采用1+1的电源设计，支持超宽电源电压，实现电源保护和自动切换。| 国内领先的通信技术论坛9i&X$z&[6L;x,N#_5．支持超宽的工作温度范围。MSCBSC 移动通信论坛8n%h2A+A*b/k1v6．支持齐全的传输距离（0～120公里）长按二维码识别关注
