教你怎样看懂电路图

05-08

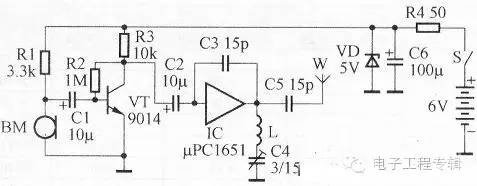

一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。好象孩子们玩的积木,虽然只有十 来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。电子技术爱好者部喜欢搞一些电子小制作,既可在实践中提高自已的技术水平和动手能力,又可取得实实在在的成果。当我们确定了一个小制作项目后,首先要看懂它的电路图,这是进行小制作的前提。一、什么是电路图电路图又称作电路原理图,是一种反映电子设备中各元器件的电气连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究,我们就可以了解电子设备的电路结构和工作原理。因此,看懂电路图是学习电子技术的一项重要内容,是进行电子制作或维修的前提。二、电路因由哪些要素构成一张完整的电路图是由若干要素构成的,这些要素主要包括图形符号、文字符号、连线以及注释性字符等。下面我们通过图1所示无线话筒电路图的例子,作进一步的说明。1、图形符号图形符号是构成电路图的主体。图1为无线话筒电路图中,各种图形符号代表了组成无线话筒的各个元器件。例如小长方形表示电阻器,两道短杠

表示电容器,连续的半圆形

表示电感器等。各个元器件图形符号之间用连线连接起来,就可以反映出无线话筒的电路结构,即构成了无线话筒的电路图。

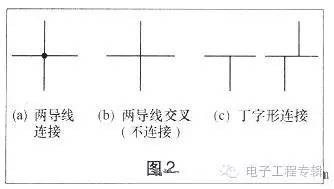

图12、文字符号文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质,同时也为了分析、理解和阐述电路图的方便,在各个元器件的图形符号旁,标注有该元器件的文字符号。例如“R”表示电阻器,“C”表示电容器,“L”表示电感器,“VT”表示晶体管,“IC”表示集成电路等。常用元器件的图形符号和文字符号见附表。3、注释性字符注释性字符也是构成电路图的重要组成部分,用来说明元器件的数值大小或者具体型号。例如图 1 中,通过注释性字符我们即可知道,电阻器R1的数值为 3.3kΩ,电容器C1 的数值为 10μF,晶体管VT的型号为9014,集成电路IC的型号为 μ PCl651等。三、电路图的画法规则除了规定统一的图形符号和文字符号外,电路图还遵循一定的画法规则。了解并掌握电路图的一般画法规则,对于看懂电路图是必不可少的。1、电路图的信号处理流程方向电路图中信号处理流程的方向一般为从左到右,即将先后对信号进行处理的各个单元电路,按照从左到右的方向排列,这是最常见的排列形式。例如图1所示无线话筒电路图,从左到右依次为话音信号接收 (BM)、音频放大 (VT)、高频振荡与调制 (IC)等单元电路。2、连接导线元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉如图2所示,图2(a)横竖两导线交点处画有一圆点,表示两导线连接在一起。图2(b)两导线交点处无圆点,表示两导线交叉而不连接。导线的丁字形连接如图2(c)所示。

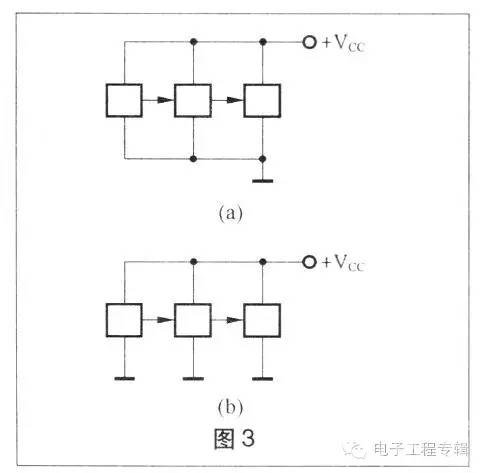

3、电源线与地线电路图中通常将电源引线安排在元器件的上方,将地线安排在元器件的下方,如图3(a)所示。有的电路图中不将所有地线连在一起,而代之以一个个孤立的接地符号,如图3(b)所示,应理解为所有地线符号是连接在一起的。

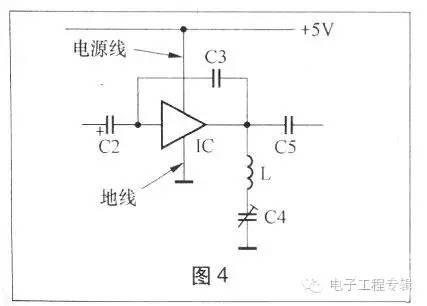

时应按图4所示连接电源线和地线。

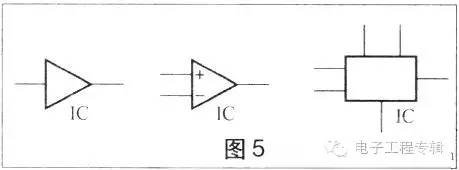

4、集成电路的画法集成电路内部电路-般都很复杂,包含若干个单元电路和许多元件,但在电路图中通常只将集成电路作为一个元器件来看待,因此,几乎所有电路图中都不画出集成电路的内部电路,而是以一个矩形或三角形的框图表示之。集成放大器、电压比较器等习惯上用三角形框图表示,其他集成电路习惯上用矩形框图表示,如图5所示。其左侧为输入端,右侧为输出端。

信号转换为电信号。(2)由晶体管VT等构成的音频放大电路,其功能是对BM输出的音频信号进行放大。(3)由集成电路IC等构成的高频振荡与调制电路,其功能是产生高频载频信号并完成调频调制。图6所示为无线话筒电路原理方框图。5、分析电路工作过程通常电路图中不画出集成运放以及数字集成电路的电源引线,因为这不影响分析电路功能,但分析电源电路和实际制作时不能忘记其电源引线。例如图1中的集成电路IC,实际制作四、看电路图的方法与步骤掌握了以上的基础知识,就可以对电路图进行完整的分析了。下面我们以图1所示无线话筒电路图为例,介绍看电路图的基本方法与步骤。1、判断信号处理流程方向根据电路图的整体功能,找出整个电路圆的总输入端和总输出端,即可判断出电路图的信号处理流程方向。无线话筒的功能是将话音信号调制到高频信号上发射出去,图1电路图中,话筒BM为总输入端,天线W为总输出端。从总输入端到总输出端即为信号处理流程方向,图1为从左到右的方向依次排列。2、划分单元电路一般来讲,晶体管、集成电路等是各单元电路的核心元器件。因此,我们可以以晶体管或集成电路等主要元器件为标志,按照信号处理流程方向将电路图分解为若干个单元电路,并据此画出电路原理方框图。方框图有助于我们掌握和分析电路图。图1电路可分解为3个单元电路:(1)由驻极体话筒BM等构成的话音信号接收电路,其功能是将话音通过以上两步分析,我们对无线话筒电路已有基本的了解,即可对照图1电路图和图6方框图,对无线话筒电路原理作系统的分析。电路工作过程如下:话音信号被驻极体话筒BM接收转换为电信号后,通过耦合电容C1输入到晶体管VT基极。R1为BM的负载电阻。晶体管VT等构成电压放大器,将C1耦合过来的音频信号放大后,经C2耦合输出。R2为基极电阻,R3为集电极电阻。集成电路IC等构成高频振荡器,振荡频率由L、C4串联谐振回路决定,C4是微调电容,用于调节振荡频率。C3为反馈电容。C2耦合过来的音频信号对高频振荡信号进行频率调制,调频信号经C5耦合至天线W发射出去。3、分析直流供电电路电路图中通常将电源安排在右侧,直流供电电路按照从右到左的方向排列。图1中,整机电路的直流工作电源是6V电池,R4、C6和稳压二极管VD构成稳压电路,以提高电路工作的稳定性。S为电源开关。至此,无线话筒电路图基本分析完毕。读者可以灵活运用以上所述看图知识和方法,通过实践不断提高自已的看图本领。
