什么是同名端?

05-08
线圈的同名端是这样规定的:具有磁耦合的两线圈,当电流分别从两线圈各自的某端同时流入(或流出)时,若两者产生的磁通相助,则这两端叫作互感线圈的同名端,用黑点“·”或星号“*”作标记。

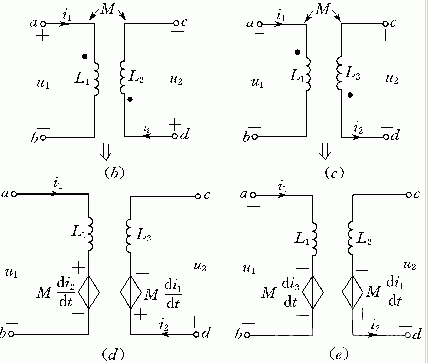

例如,对图(a),当i1、i2分别由端纽a和d流入(或流出)时,它们各自产生的磁通相助,因此a端和d端是同名端(当然b端和c端也是同名端);a端与c端(或b端与d端)称异名端。有了同名端规定后,像图4(a)所示的互感线圈在电路中可以用图4(b)所示的模型表示,在图(b)中,设电流i1、i2分别从a、d端流入,磁通相助,如果再设各线圈的 u、i为关联参考方向,那么两线圈上的电压分别为


如果像图(c)所示,设i1仍从a端流入,而i2从d端流出,可以判定磁通相消,那么两线圈上的电压分别为


对于已标定同名端的耦合电感,可根据u、i的参考方向以及同名端的位置写出其u-i关系方程。

也可以将耦合电感的特性用电感元件和受控电压源来模拟,例如图(b)、(c) 电路可分别用(d)、(e) 电路来代替。可以看出:受控电压源(互感电压)的极性与产生它的变化电流的参考方向对同名端是一致的。 这样,将互感电压模拟成受控电压源后,可直接由图(d)、 (e)写出两线圈上的电压,使用这种方法,在列写互感线圈u—i关系方程时,会感到非常方便。长按二维码识别关注
