分分钟教你玩透三极管

三极管一种联系着模拟电子与数字电子的神器如果你觉得自己的电子基础不够牢靠和扎实，推荐你先学三极管，以奠定你的电子设计能力。

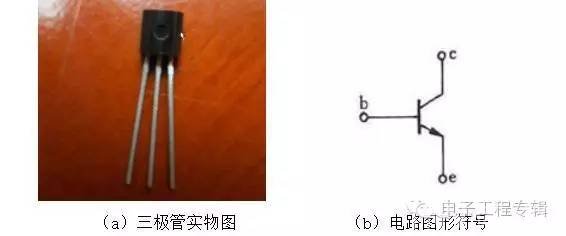

如上图所示，这是一个TO-92封装的三极管，是个插件的。

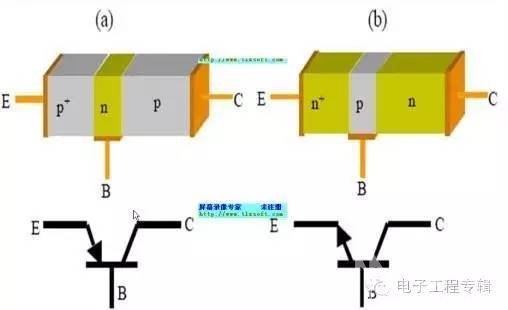

上图是三极管的基本结构和电气图形符号什么是三极管三极管实际是ＰＮ结构成。通过上图，我们能够观察到，它内部是两个PN结。关于它的电路特性，在这里我就不详细讲解，我这里主要是从工程角度出发，去理解这么个三极管。上图（a）所示的三极管，箭头从Ｅ极指向Ｂ极的，称之为Ｐ管，即Ｐ型的晶体管。上图（b）所示的这个三极管，箭头是从Ｂ极指向Ｅ极的，箭头从里往外，我们称这个为Ｎ管，即Ｎ型晶体管。无论是Ｐ型还是Ｎ型的，都是差不多的。这里，主要讲讲N型三极管的。N型的三极管的图形符号如下图所示。

三极管有三根引脚：B是代表基极的、E是代表发射极的、C是代表集电极的。在正常一个电路中，我们一般情况下都是把E极接地的，B极接一个控制信号，C极接个负载，这个时候三极管作为开关状态下使用的。我们现在来看三极管是怎么工作的。三极管的特性三极管是一个流控流型的晶体管。顾名思义，电流控制电流的。当BE之间流过一个电流的，如果C上是接电源的，那么CE之间也会流过一个电流的。第一个特性，流控特性。我们把BE之间流过的电流称之为，为基极电流，在C极（集电极）处，CE之间的电流称之为。也就是说，有电流的时候，也是有电流的；没有电流，也是没有电流的。也就是用的电流来控制的电流。第二个特性，三极管具有放大功能。比如上流过1mA的电流，那么在流过的电流的大小是成倍于上的电流放大，而且放大倍数是90～100倍，即=100。这是由三极管自身的特性所决定的。第三个特性，当E极接地，如果足够大，那么就更加的大，这就预示着之间的电阻就更加的小。因为电流越大，电阻就越小。小到我们近似的认为CE之间是短路的。电流大到什么时候，我们认为CE之间的电流是短路的呢?我们一般认为是为1mA的时候。就是说，当>=1mA的时候，≈0，≈0.3V。第四个特性，当>=1mA，=0.7V。这时候，我们认为，这个三极管是完全打开的。它就是起一个开关作用，=100mA，≈0，0.3V，=0.7V。第五个特性，要想让三极管完全导通，必须要让两端加一个大于0.7V的电压，三极管才完全导通。如果两端的电压小于0.7V，那么三极管就没能完全导通，的电流也就不会最大，上就有电阻，而在上就会产生一个分压。这个分压值就等效为一个电阻，随着的增大，就会越来越小。这些是三极管很重要的特性。有了这些特性，我们就能够很好的分析电路，设计电路。实例分析：线性电源--放大管我们先分析一个简单的线性电源电路中三极管在其中的作用；之后再分析三极管作为开关管、控制管等等的电路；最后根据实际问题，灵活运用三极管的特性解决实际问题。首先掌握分析判断出这部分或这一模块电路实现什么功能；然后学会根据功能应用三极管设计电路。

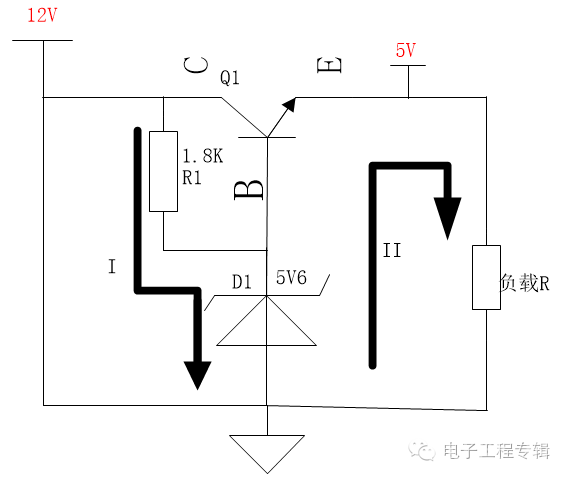

5V线性电源 分析电路，关键抓住三大要素：源(电源)、地、回路 如上图所示是一个5V的线性电源。我们来看，由于ＣＢ之间是不能够导通的，那么电流从12V的电压流出，流过1.8K的电阻R1，在流过5.6V的稳压管到地形成回路I。那么此时在电阻R1两端的电压差为6.4V，6.4/1.8=3.56mA，大于2mA。我们知道，当稳压管的负端向正端流过一个大于2mA的电流，那么在稳压管的两端就会出现一个稳定的电压，所以，这个稳压管就形成了5.6V的电压。 稳压管两端产生5.6V 的电压，然后通过BE，通过负载R，形成上图所示的回路Ⅱ。那么就会产生个，上有一个电流，上也流过一个电流。当增到足够大，大于1mA,能够使的电压大于0.7V，而实际上只要大于0.6V就可以了，这时候，三极管就完全导通。因此，在右上角就会形成一个5V的电压。这个5V电压的形成是由于上有一个0.6V的压降，5.6－0.6=5V。就形成这么一个５Ｖ的电压。完全导通时就近似为0，此时CE短路了，12V就会通过三极管完全过来，那么此时E点的电压不就是12V了?不是5V了。当E点为12V时，E点电位就会超过B点的电位，这时候，之间的电压就小于0.6V，此时三极管就关闭了。就没有电流了，也没有电流流过，这时E点的电压就会开始急剧下降，当下降到5V的时候，的电压又等于0.6V了，三极管又完全导通了。这时E点的电压就开始往上升，之间的电压又开始小于0.6V并往逐渐减小，CE之间的阻抗作用越来越大，直到三极管关闭。这样周而复始，最后使E点电压稳定在5V。这个电路最终就形成的是一个负反馈的负载电路。也就是说，这个电阻是接在E极上的，它有负反馈作用,通过它上面的电压一会儿增，一会儿降，来控制，也同时控制了，最终让E点电压稳定在5V。长按二维码识别关注
