在印刷板图上绘制原理图小技巧,大方便
05-08

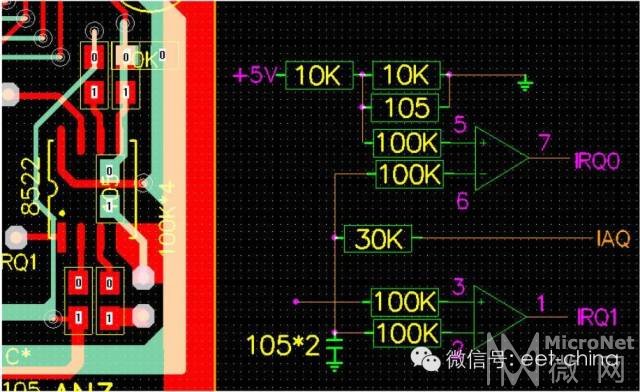

通常,我们在原理图软件界面上绘制原理图,在印刷板软件界面上绘制印刷板图。但是,有时候需要分析和回忆印刷板图上元器件的安排,规划时,却觉得不方便。-----特别是时间拖得长些了,工作任务又比较多时,更是如此。在印刷板软件界面上绘制一些局部原理图,就会带来很大的方便。而且,绘制起来不比原理图软件差。方法是:首先在印刷板元件封装库里准备好绘制原理图的专门元器件,可以随要随绘,天长日久地这个特别的"原理图库"库就会会丰富起来。然后,就使用绘制印刷板的方法来绘制局部原理图。同样地可以调用"特殊原理图库"的电阻,电容,三极管,运算放大器.等等.就近绘制在印刷板图的附近,对照观看都很方便.不用在原理图--印刷板图 2 个软件之间切换来切换去。这个原理图会在保存后,帮助长期记忆。下面是一个实例,看看,是不是很方便?
