IGBT工作原理

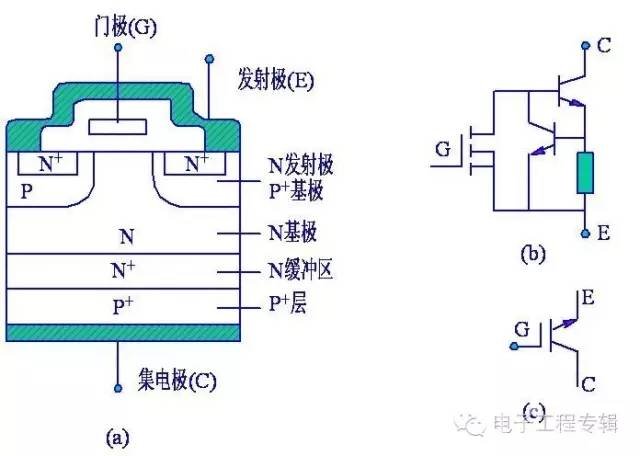

IGBT的工作原理是什么?IGBT的等效电路如图1所示。由图1可知,若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给,使得晶体管截止。



由此可知,IGBT的安全可靠与否主要由以下因素决定：——IGBT栅极与发射极之间的电压;——IGBT集电极与发射极之间的电压;——流过IGBT集电极－发射极的电流;——IGBT的结温。如果IGBT栅极与发射极之间的电压,即驱动电压过低,则IGBT不能稳定正常地工作,如果过高超过栅极－发射极之间的耐压则IGBT可能永久性损坏;同样,如果加在IGBT集电极与发射极允许的电压超过集电极－发射极之间的耐压,流过IGBT集电极－发射极的电流超过集电极－发射极允许的最大电流,IGBT的结温超过其结温的允许值,IGBT都可能会永久性损坏。



绝缘栅极双极型晶体管（IGBT）IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。

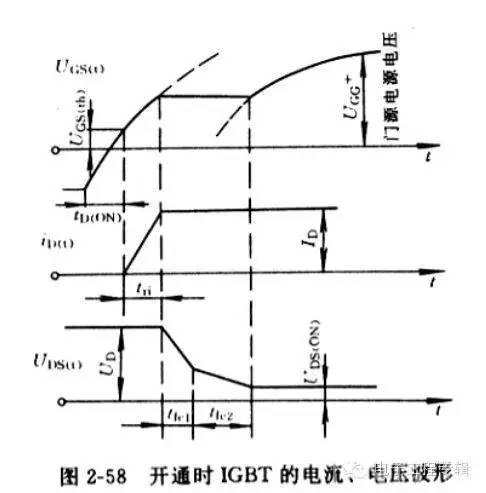

IGBT的工作特性包括静态和动态两类：1．静态特性:IGBT的静态特性主要有伏安特性、转移特性和开关特性。IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th)时，IGBT处于关断状态。在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。IGBT的开关特性是指漏极电流与漏源电压之间的关系。IGBT处于导通态时，由于它的PNP晶体管为宽基区晶体管，所以其B值极低。尽管等效电路为达林顿结构，但流过MOSFET的电流成为IGBT总电流的主要部分。此时，通态电压Uds(on)可用下式表示Uds(on)＝Uj1＋Udr＋IdRoh式中Uj1——JI结的正向电压，其值为0.7～IV；Udr——扩展电阻Rdr上的压降；Roh——沟道电阻。通态电流Ids可用下式表示：Ids=(1+Bpnp)Imos式中Imos——流过MOSFET的电流。由于N+区存在电导调制效应，所以IGBT的通态压降小，耐压1000V的IGBT通态压降为2～3V。IGBT处于断态时，只有很小的泄漏电流存在。2．动态特性IGBT在开通过程中，大部分时间是作为MOSFET来运行的，只是在漏源电压Uds 下降过程后期，PNP晶体管由放大区至饱和，又增加了一段延迟时间。td(on)为开通延迟时间，tri为电流上升时间。实际应用中常给出的漏极电流开通时间ton即为td(on)tri之和。漏源电压的下降时间由tfe1和tfe2组成，如图2－58所示

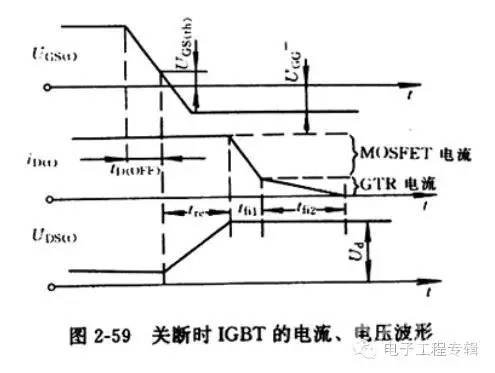

IGBT在关断过程中，漏极电流的波形变为两段。因为MOSFET关断后，PNP晶体管的存储电荷难以迅速消除，造成漏极电流较长的尾部时间，td(off)为关断延迟时间，trv为电压Uds(f)的上升时间。实际应用中常常给出的漏极电流的下降时间Tf由图2－59中的t(f1)和t(f2)两段组成，而漏极电流的关断时间t(off)=td(off)+trv十t(f)（2－16）式中，td(off)与trv之和又称为存储时间。
