干货!集成电路物理设计讲义
05-08

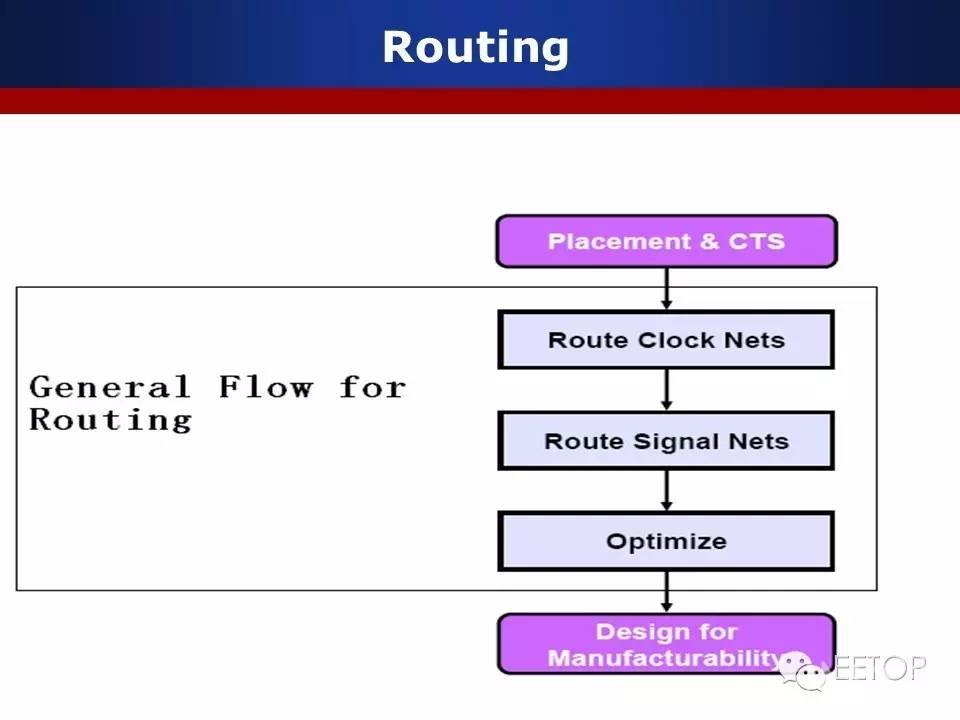

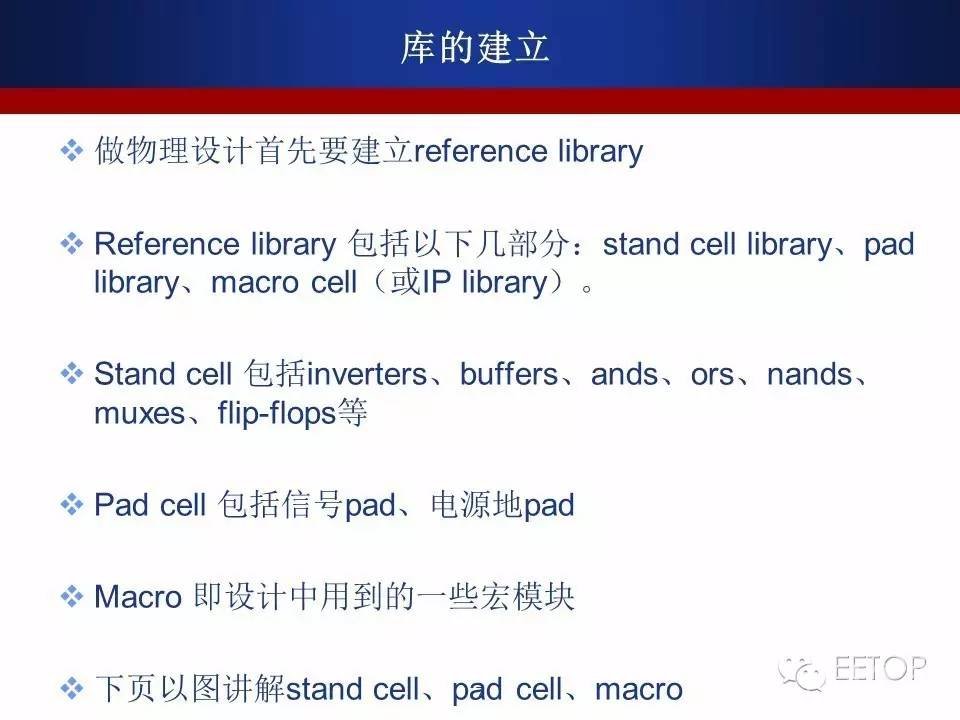

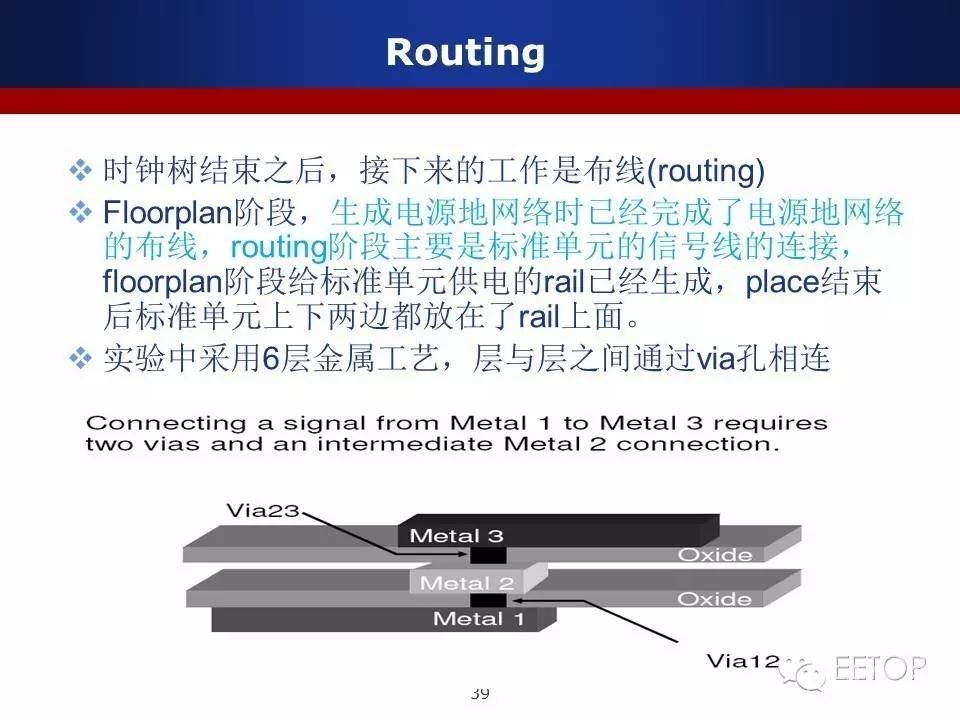

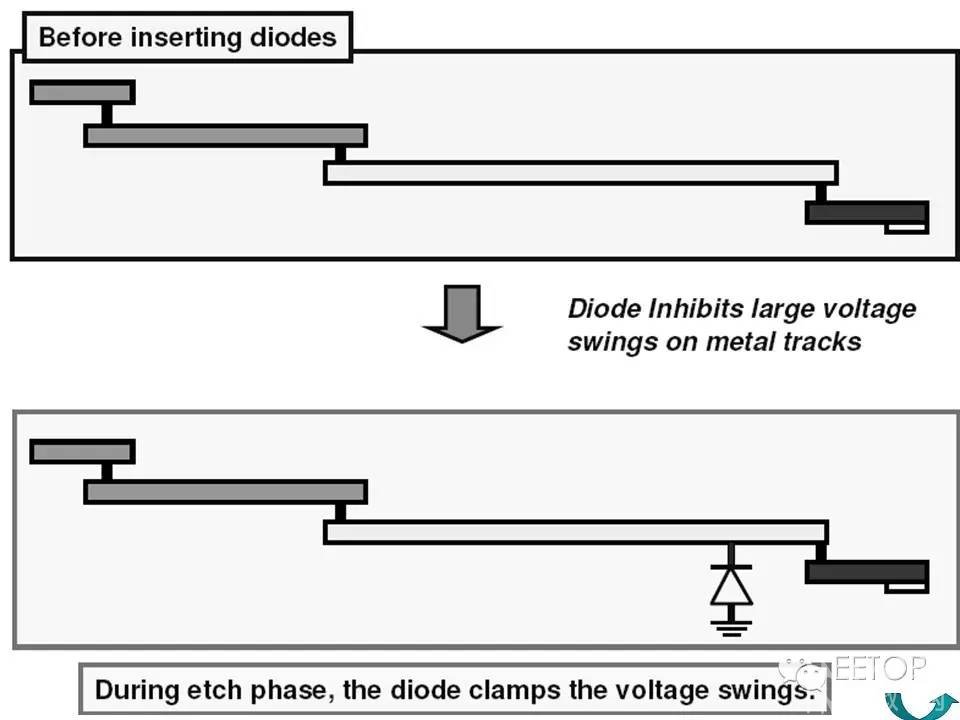

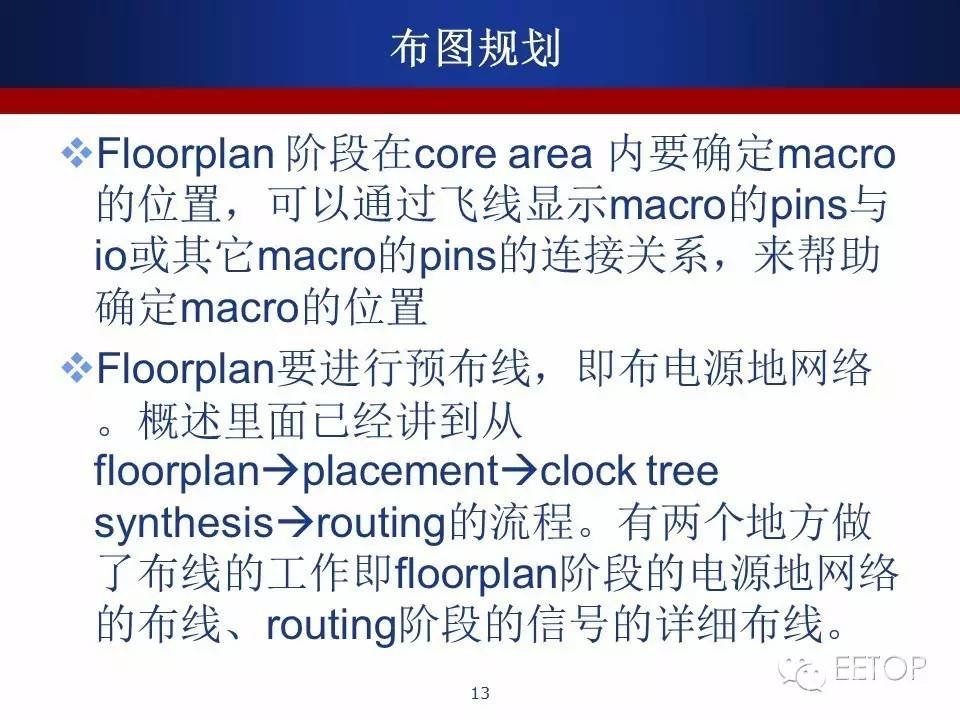

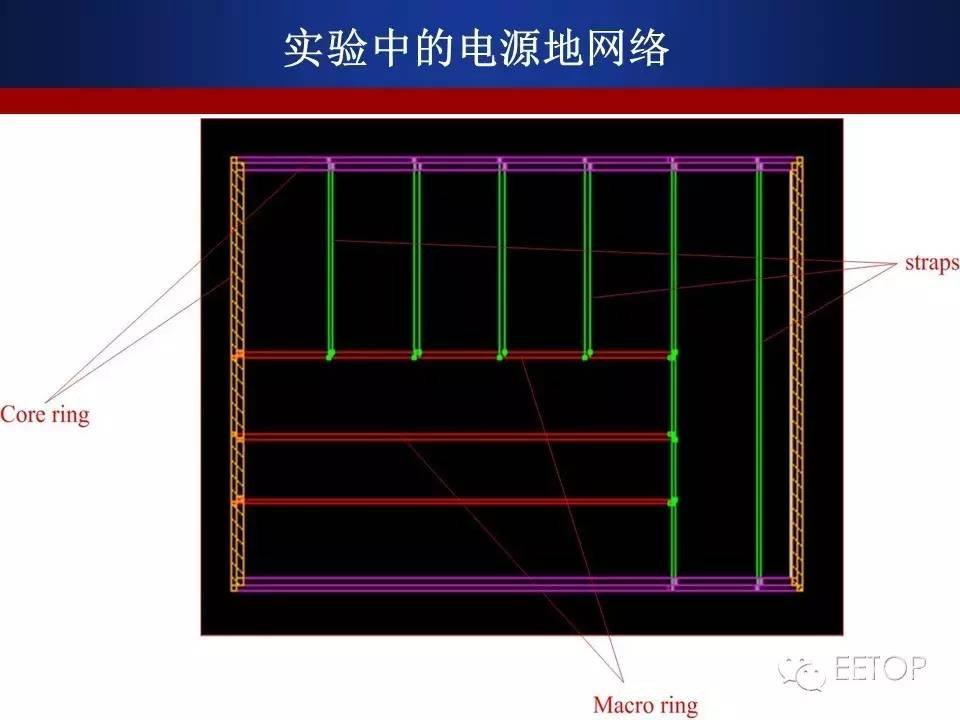

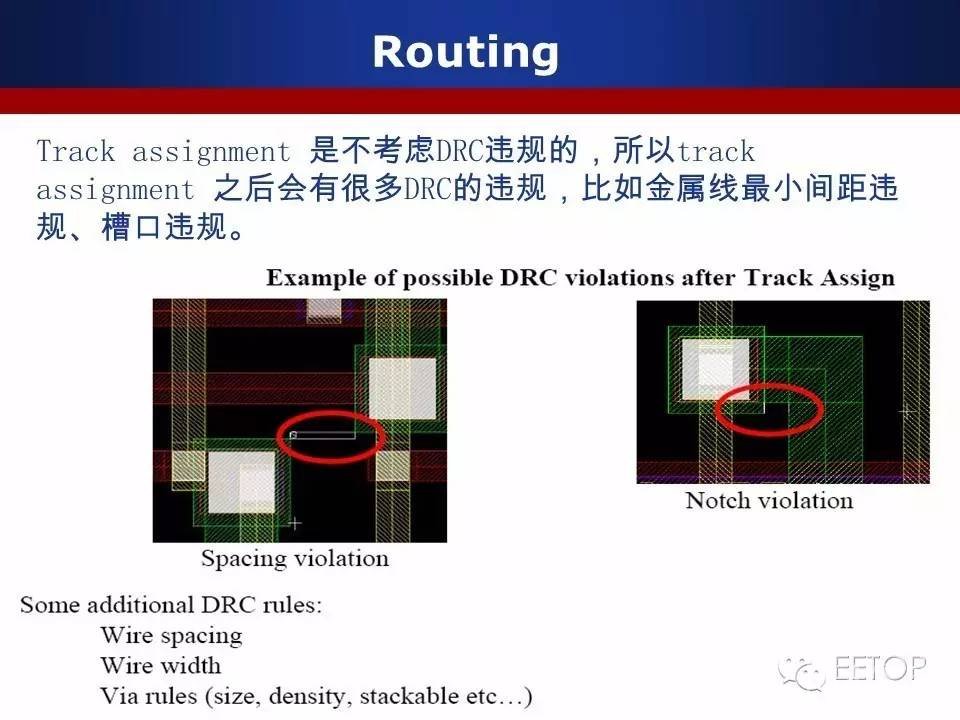

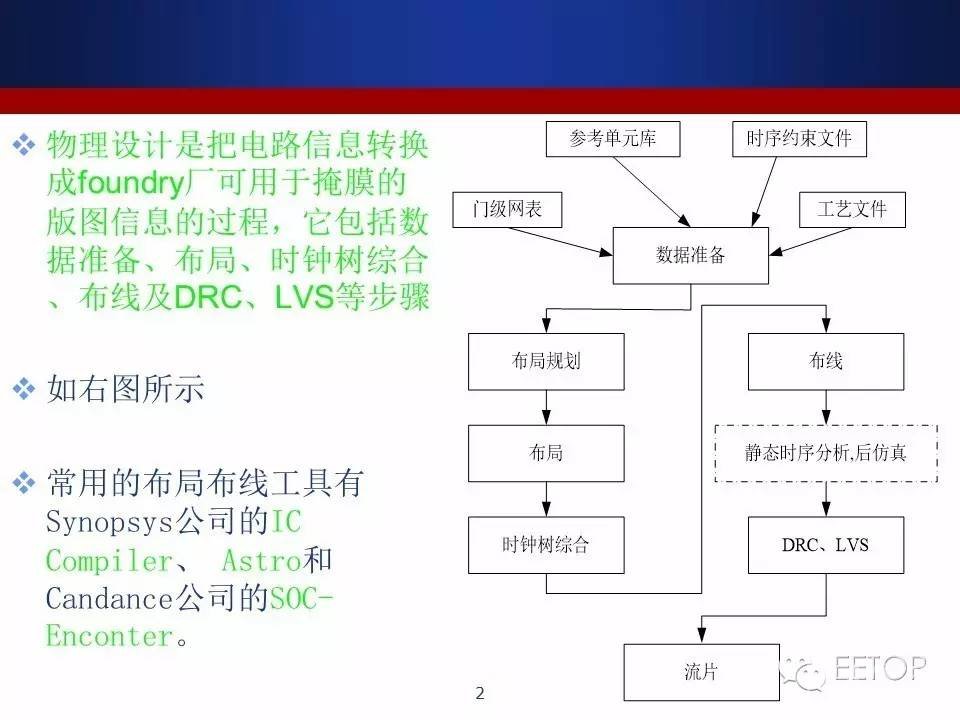

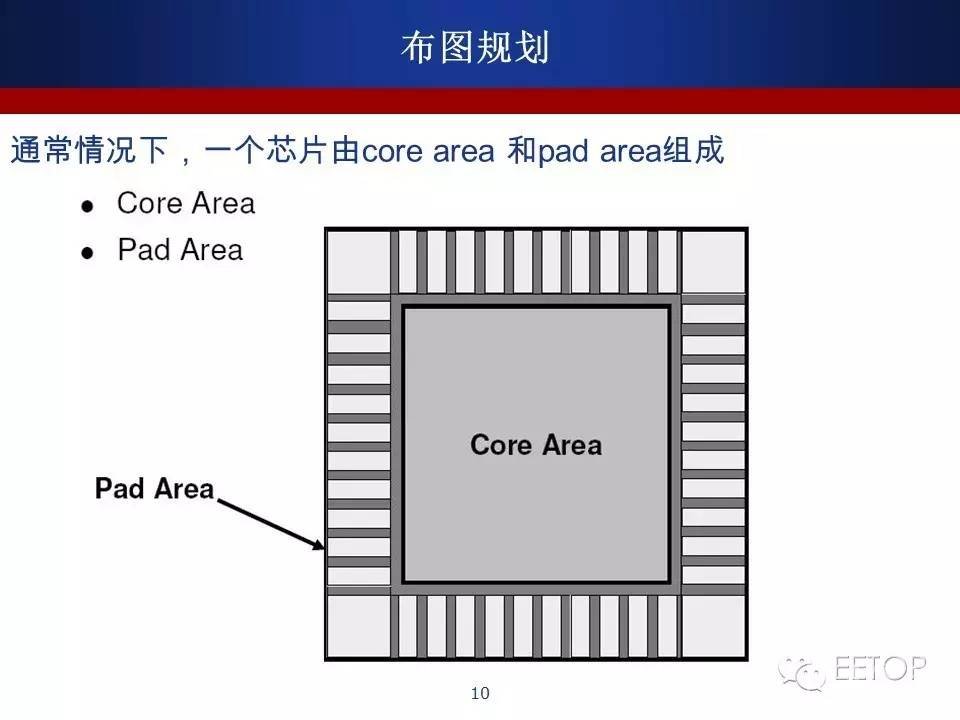

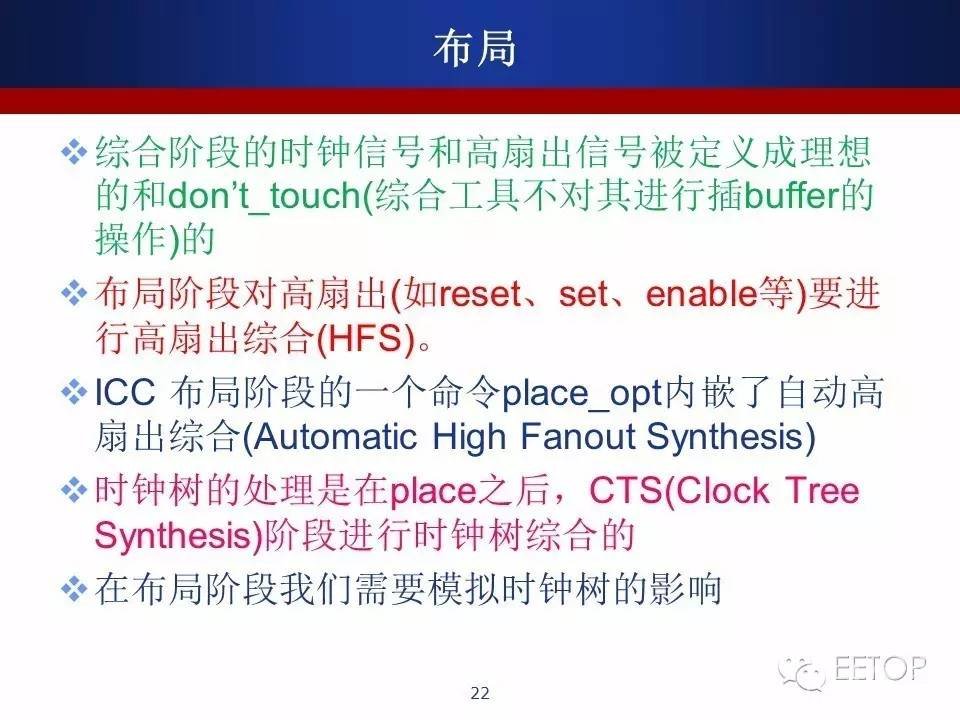

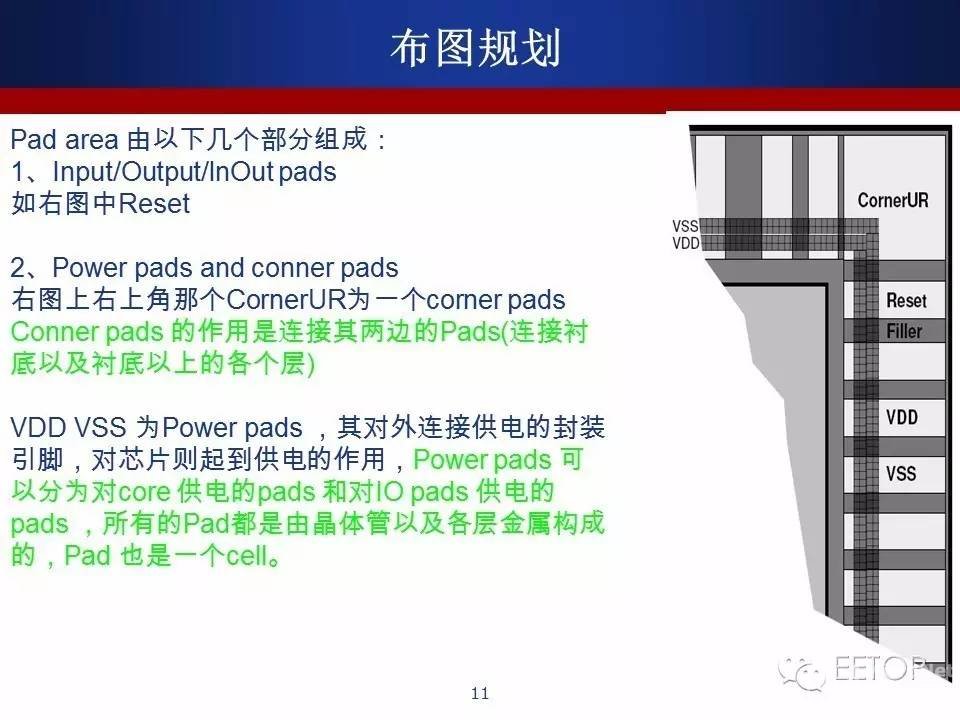

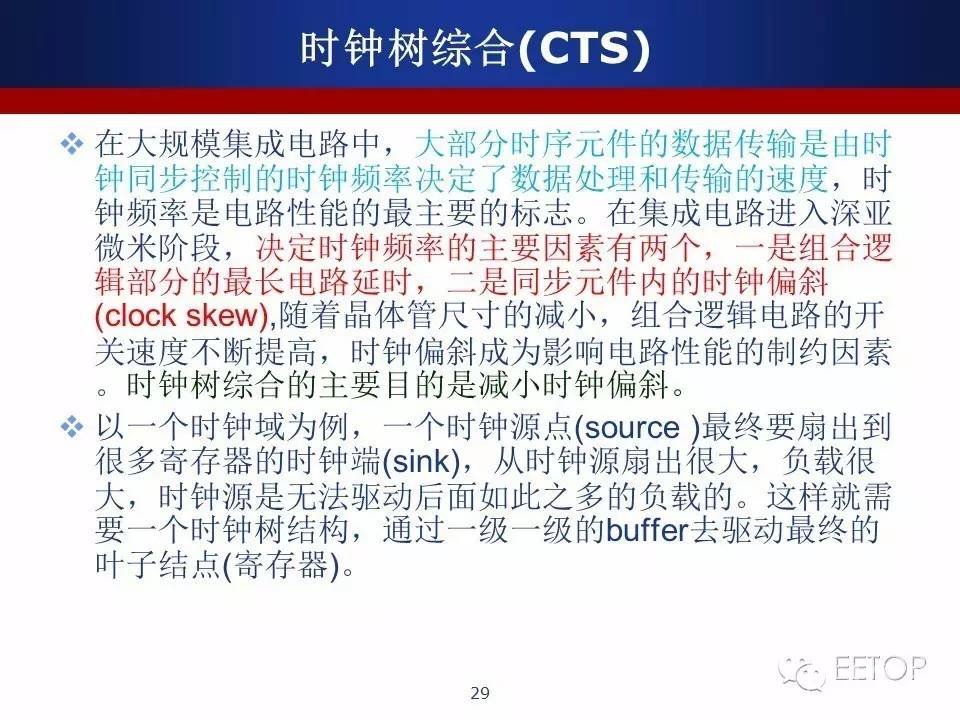

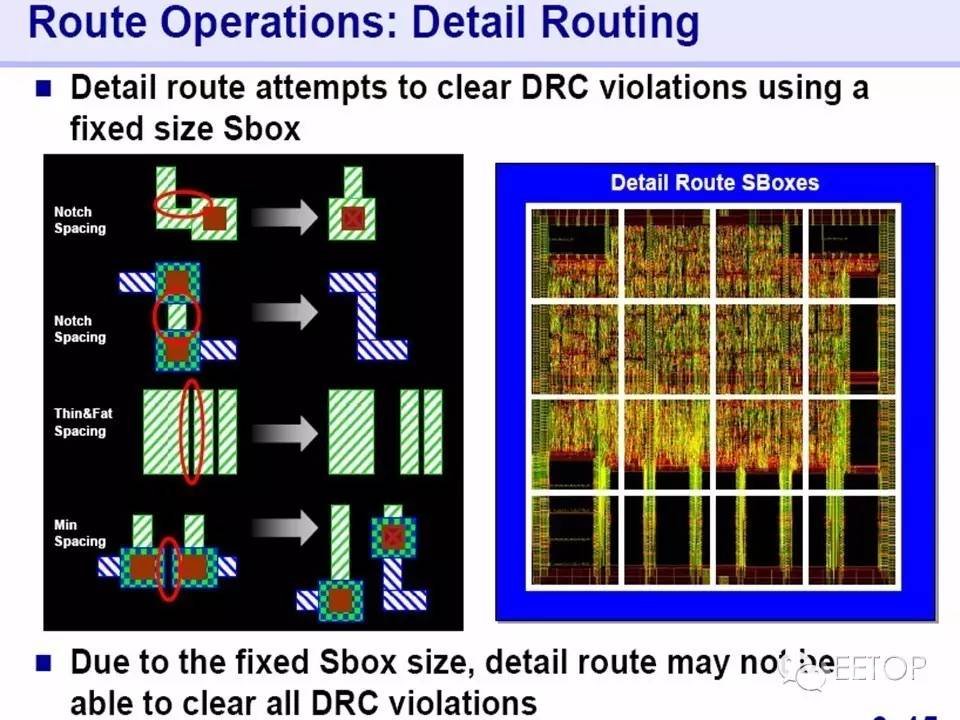

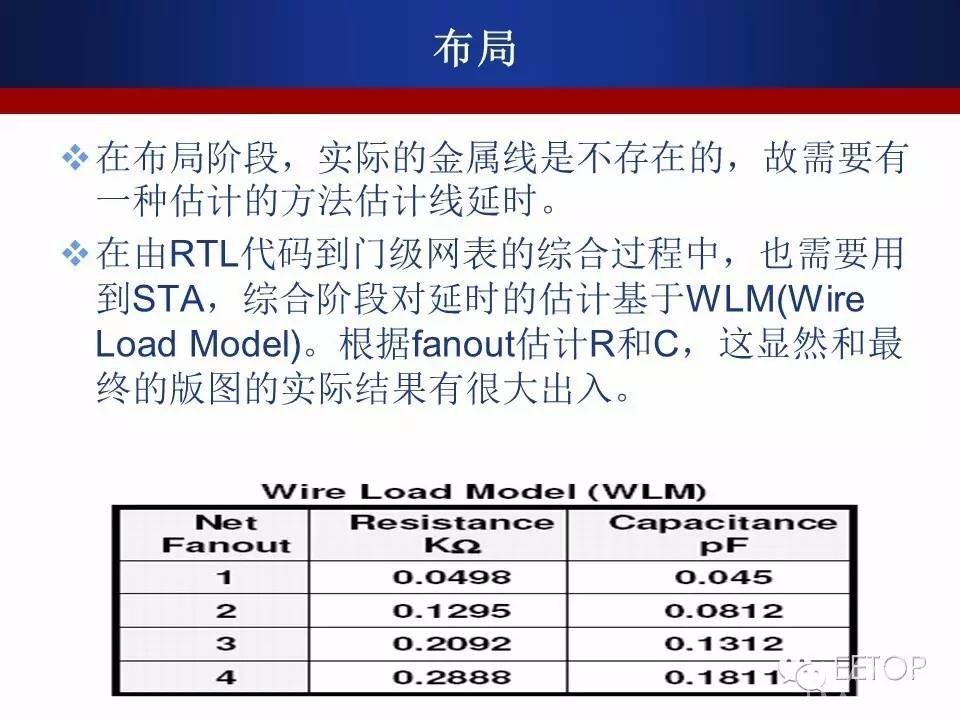

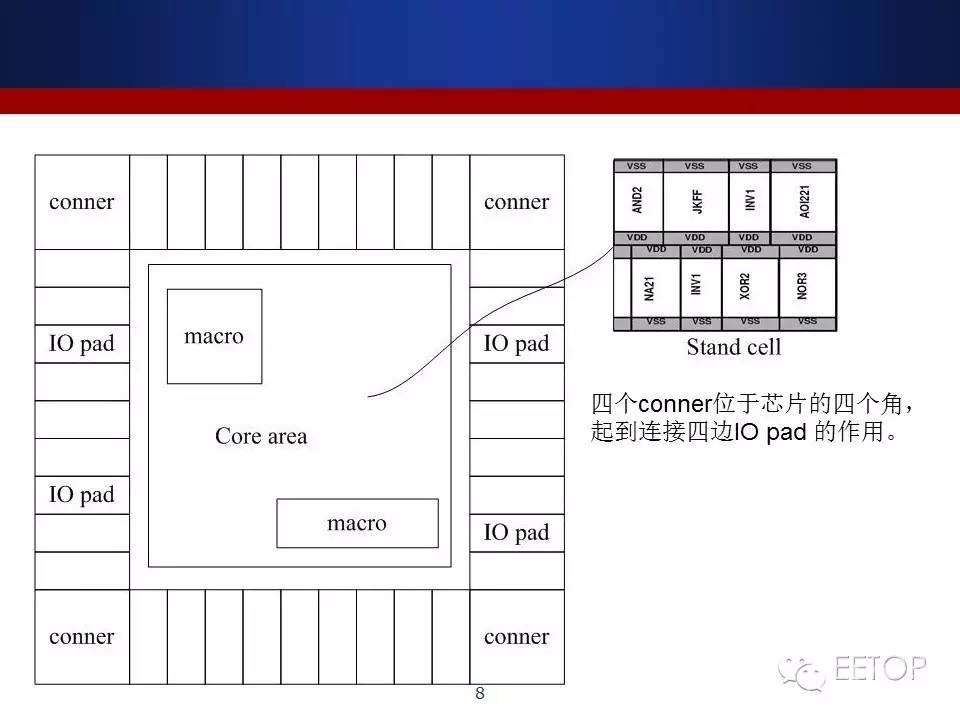

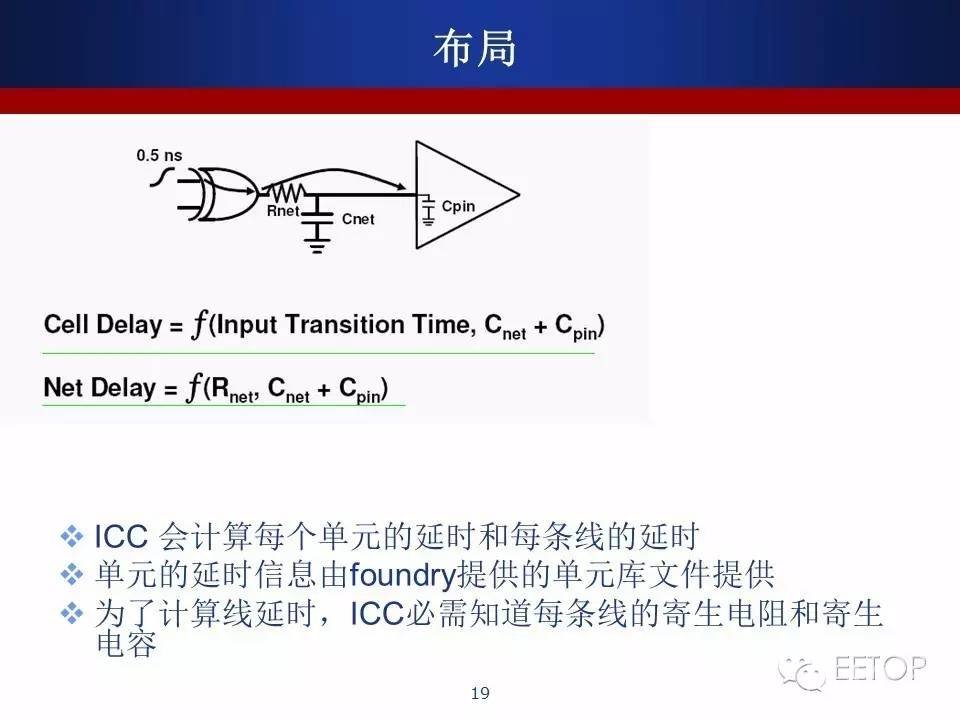

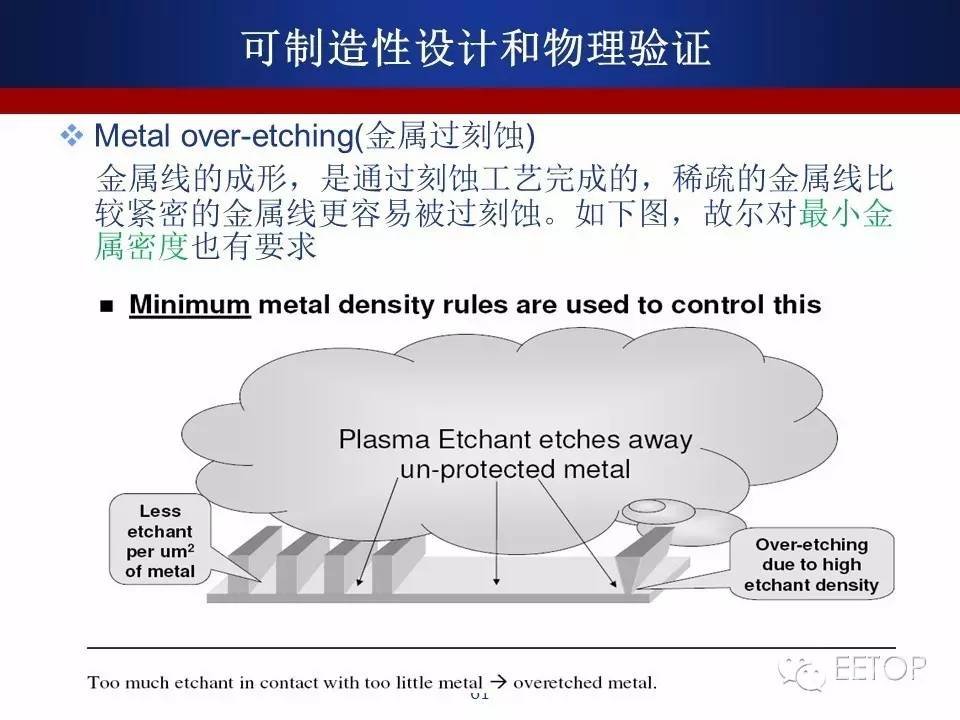

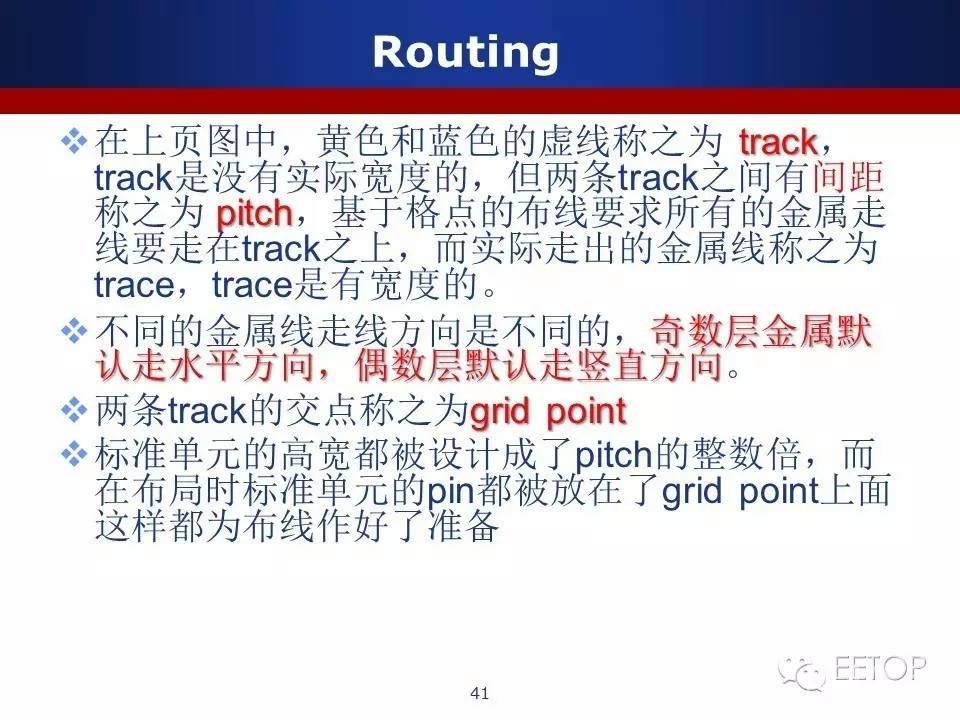

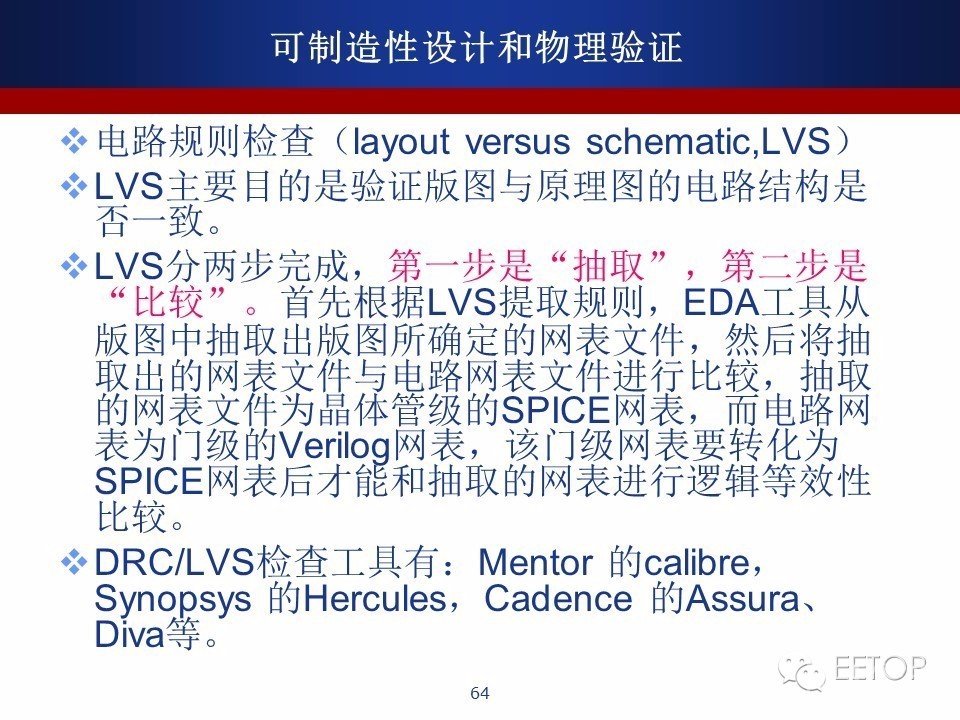

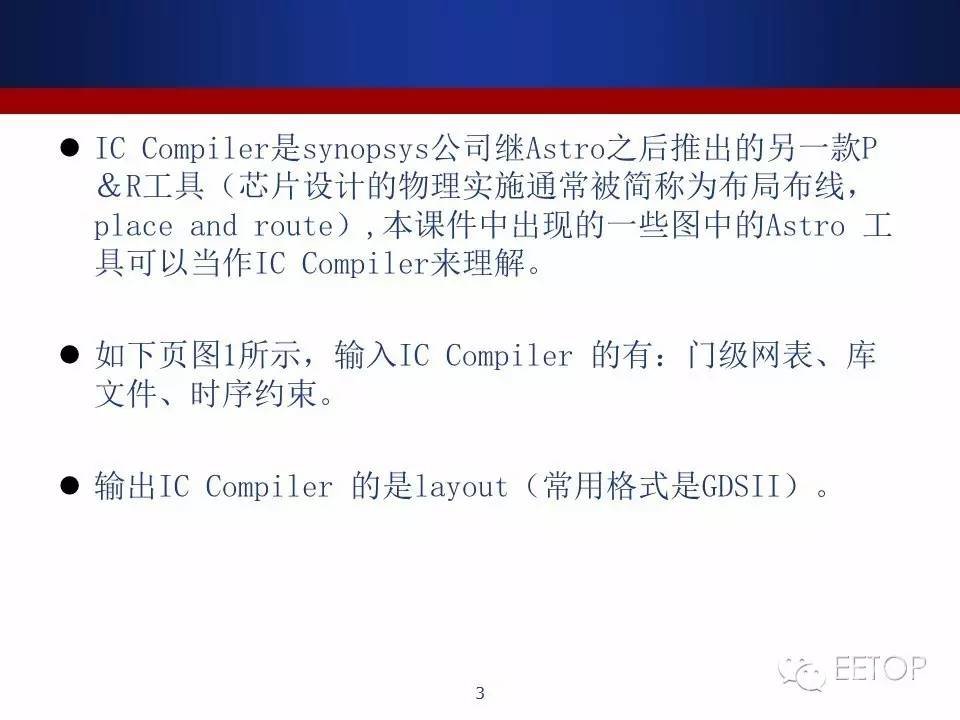

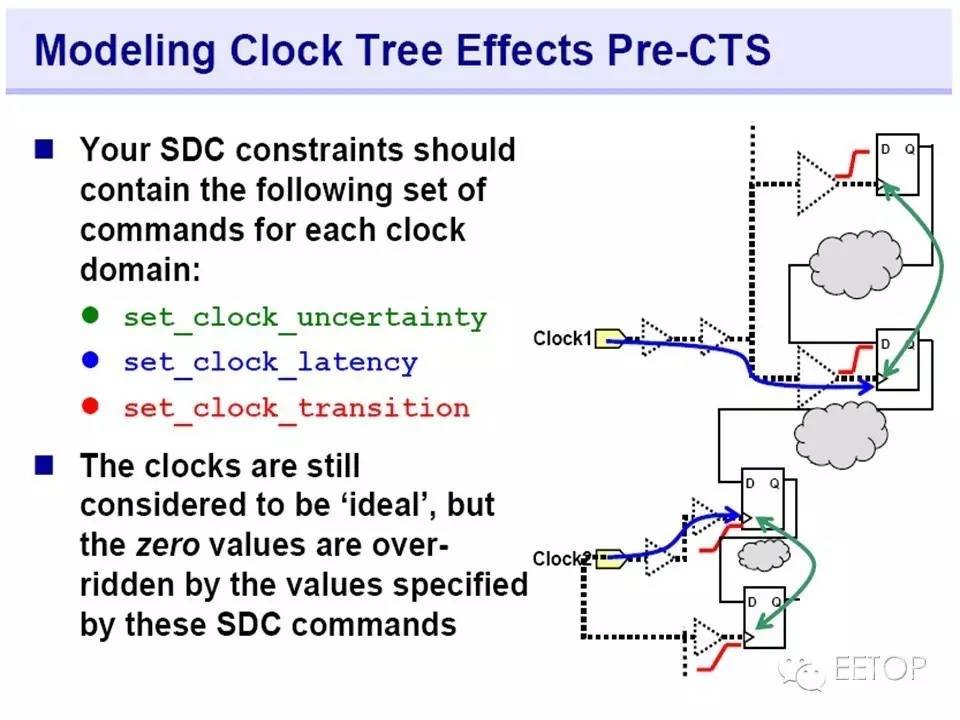

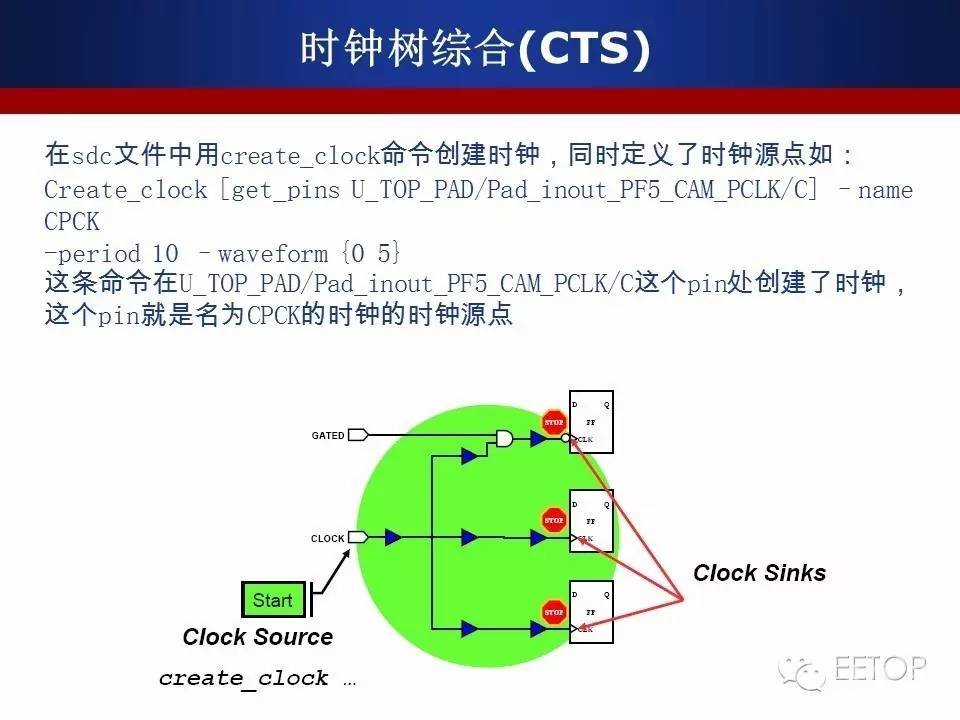

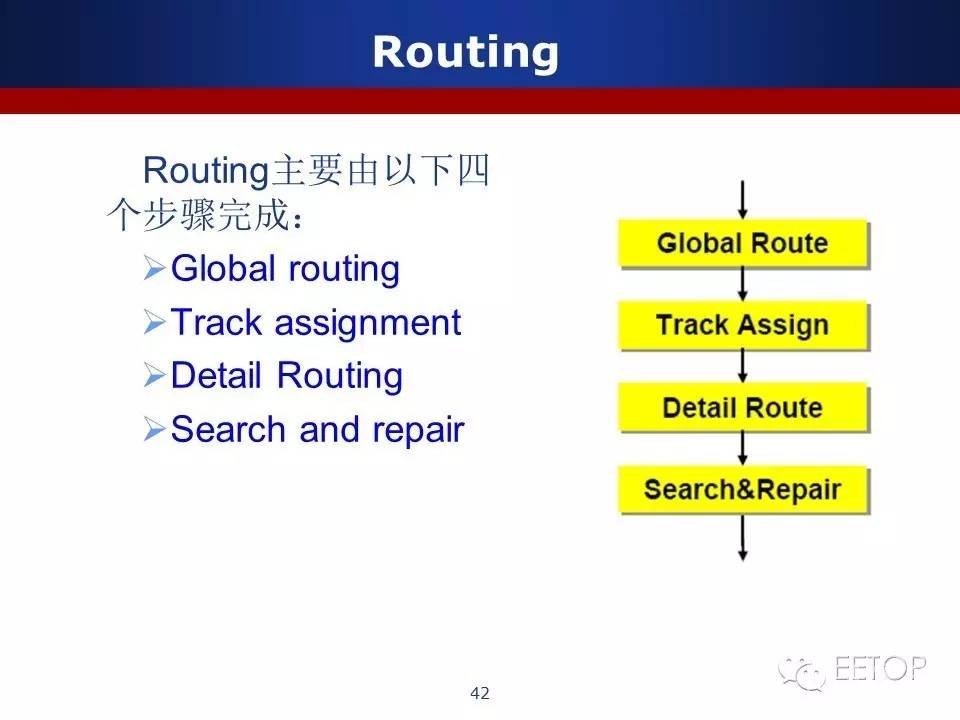

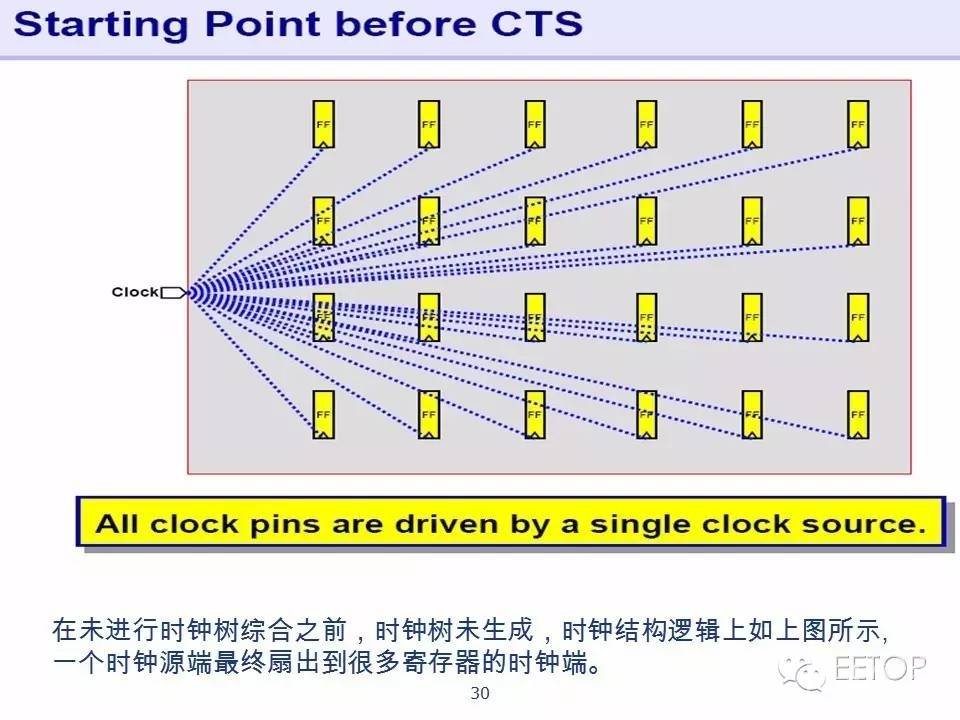

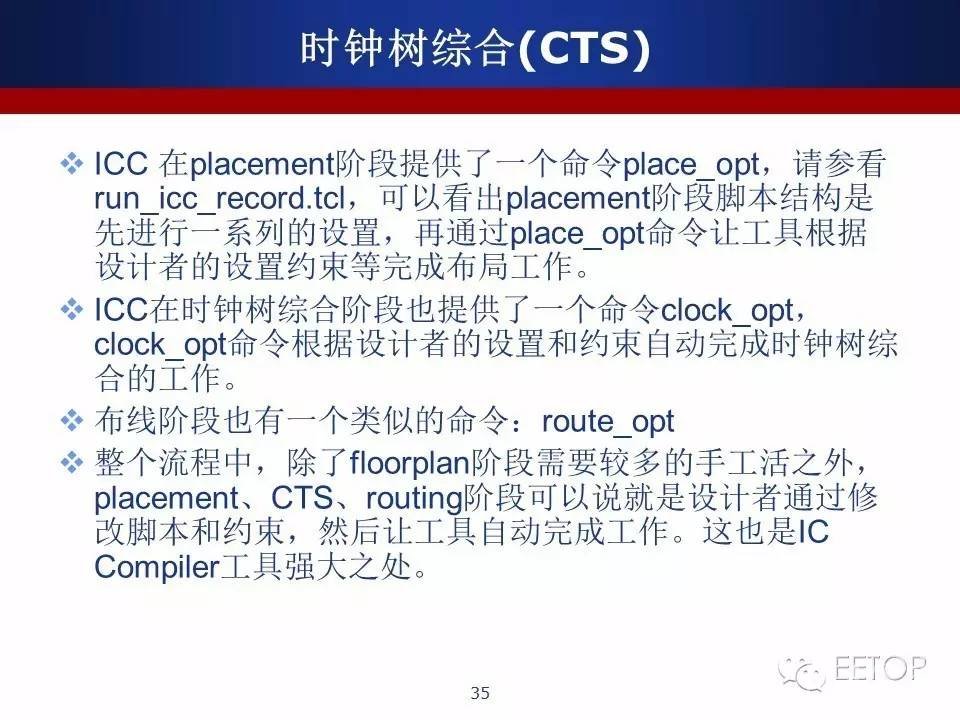

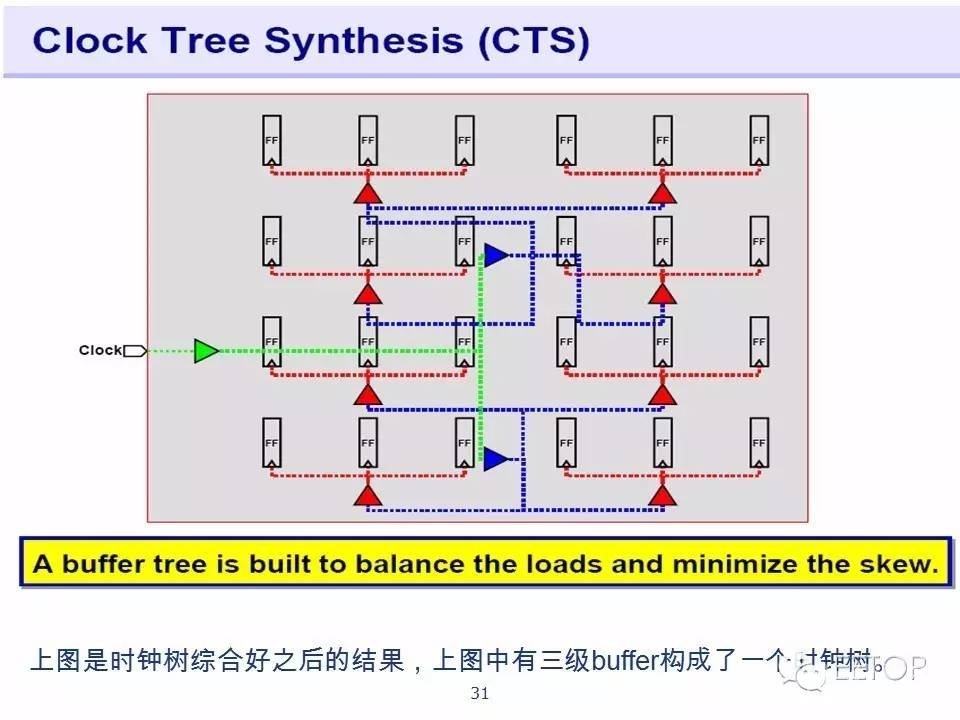

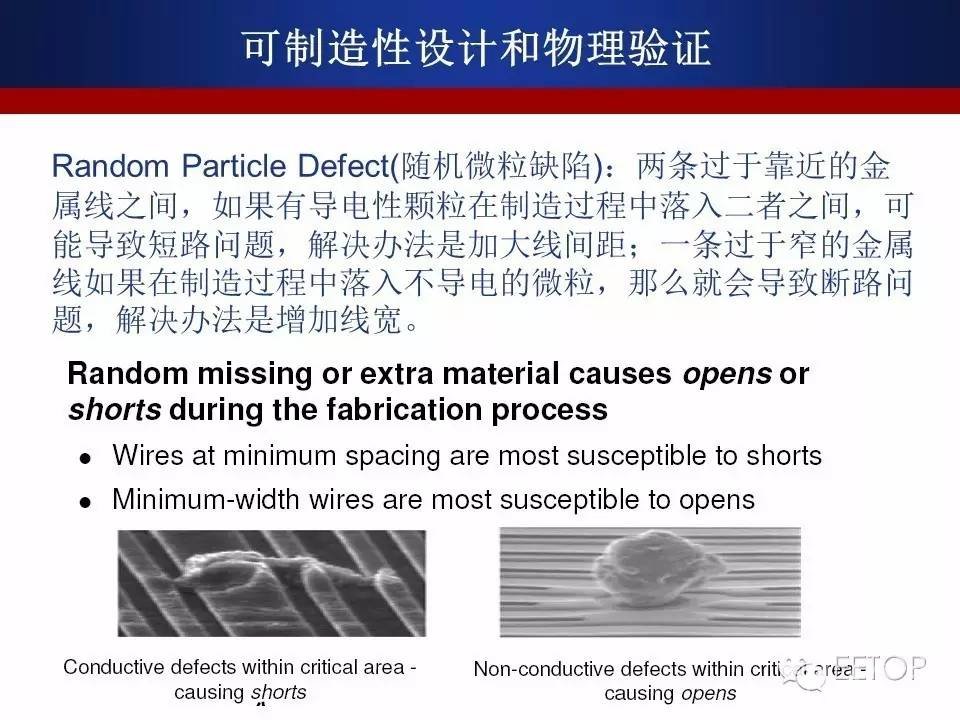

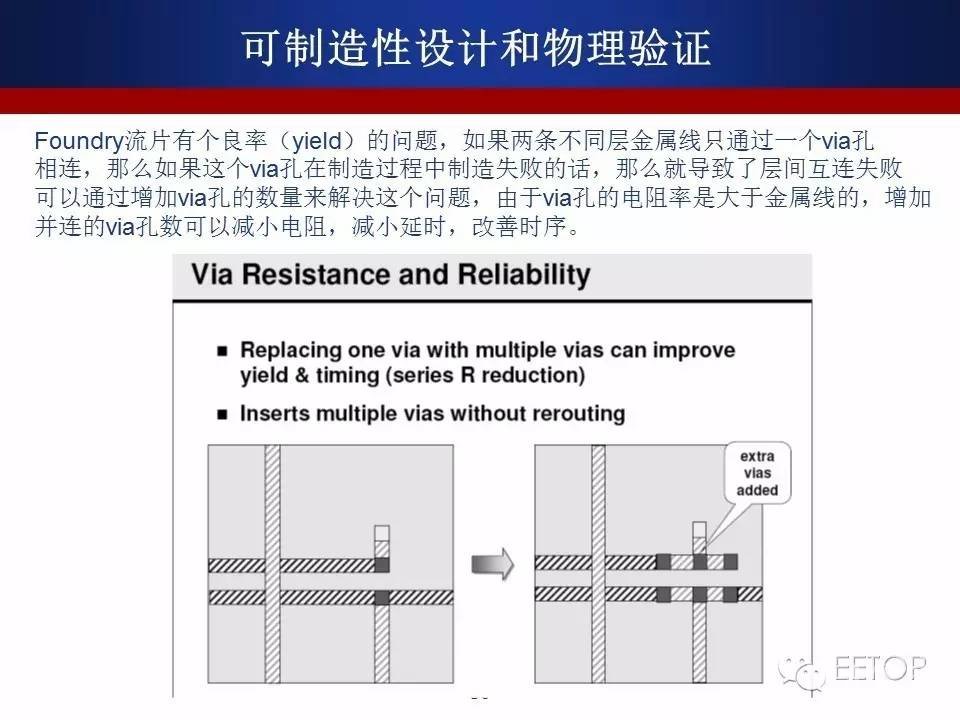

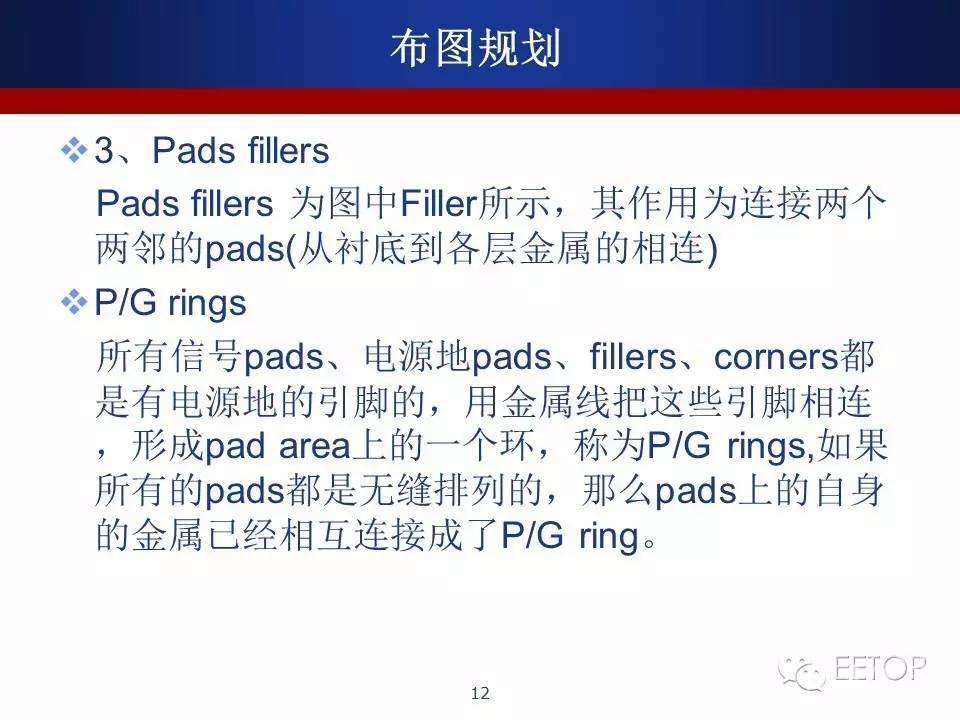

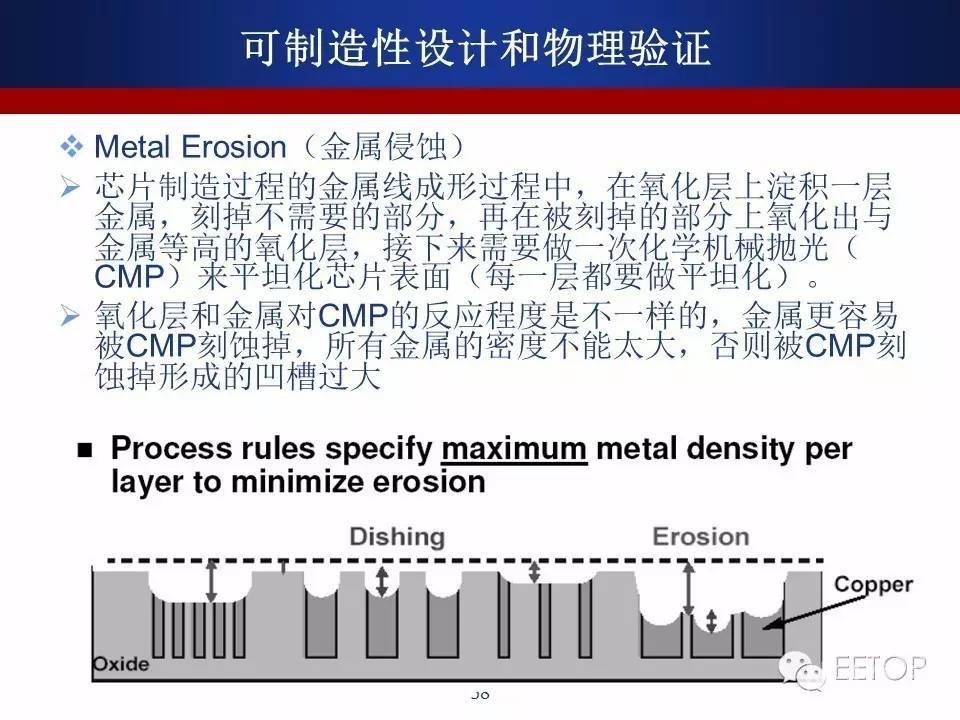

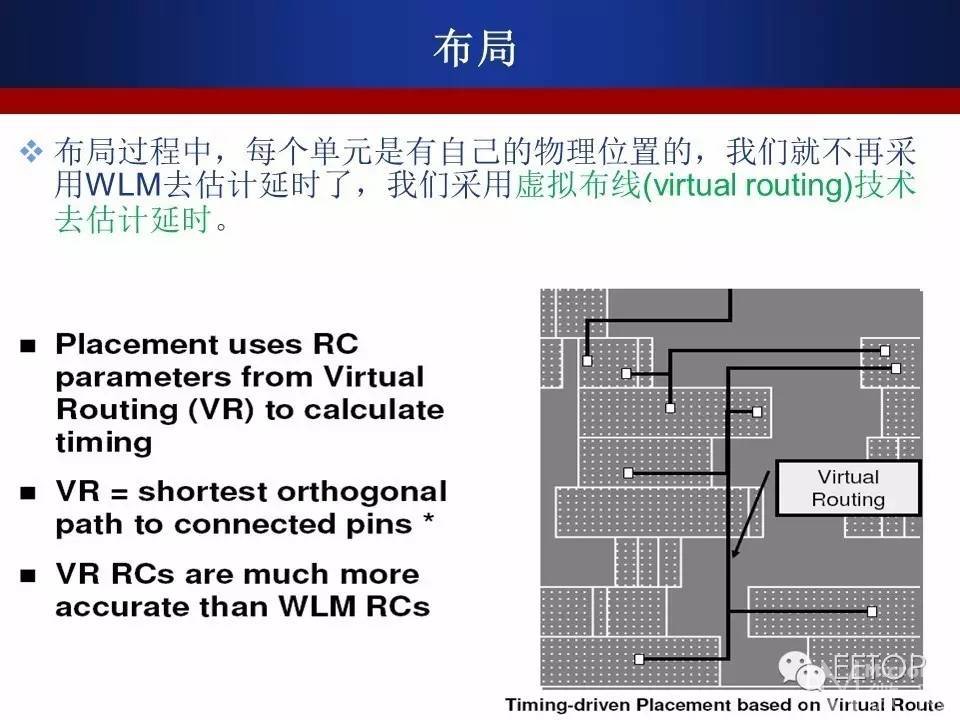

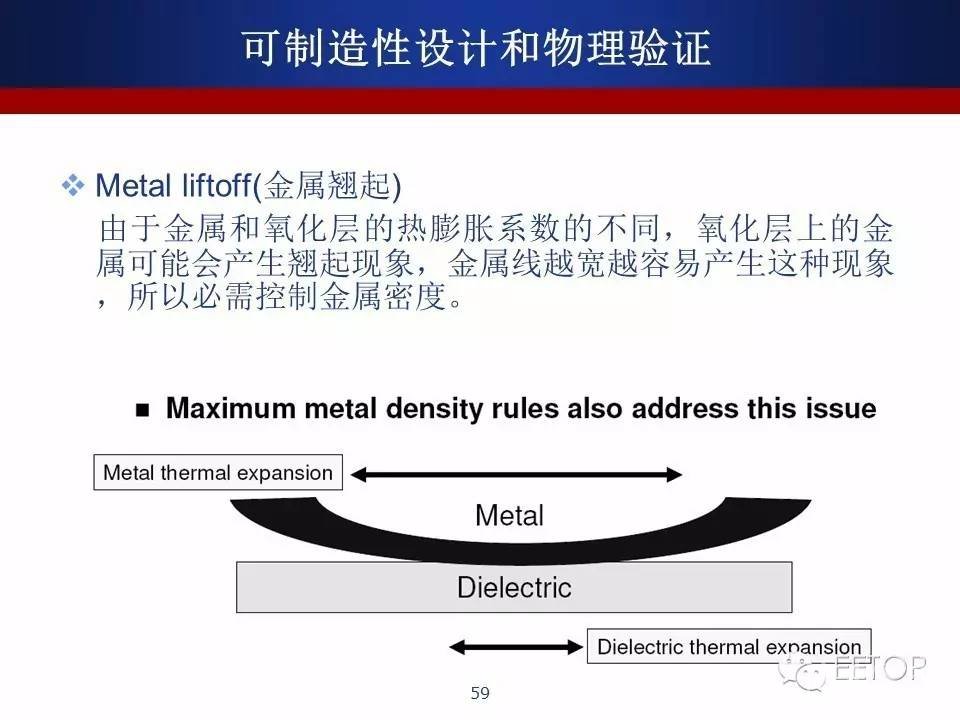

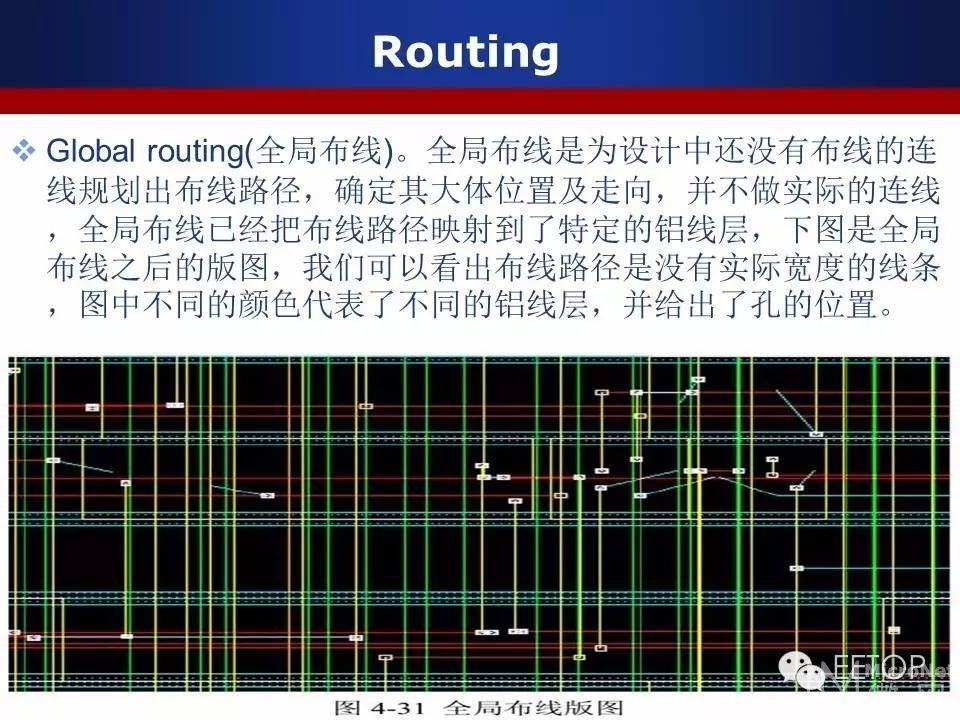

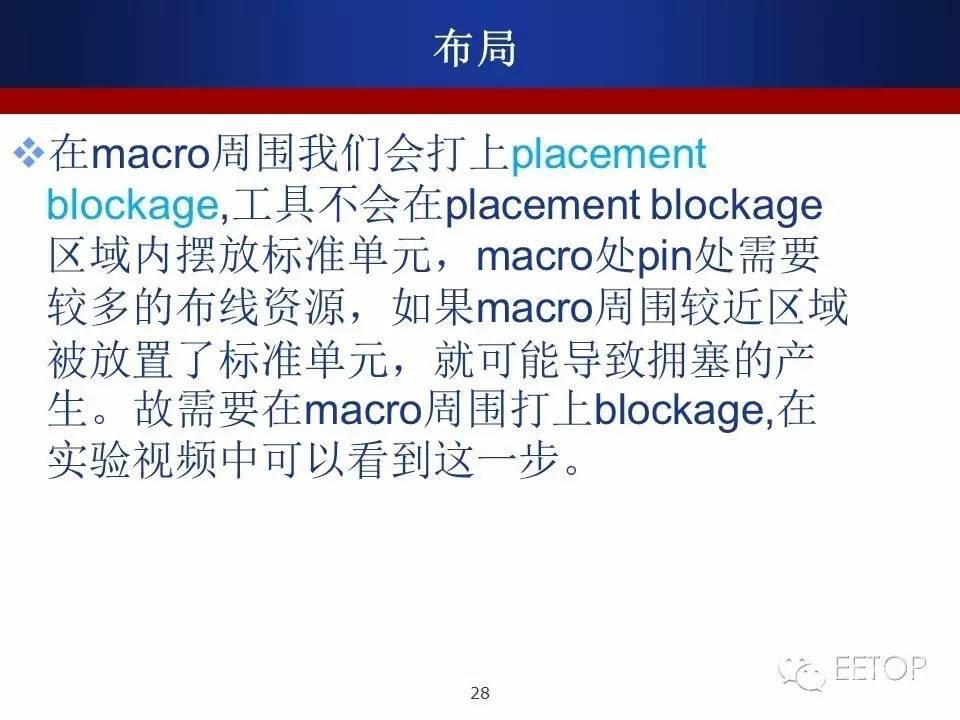

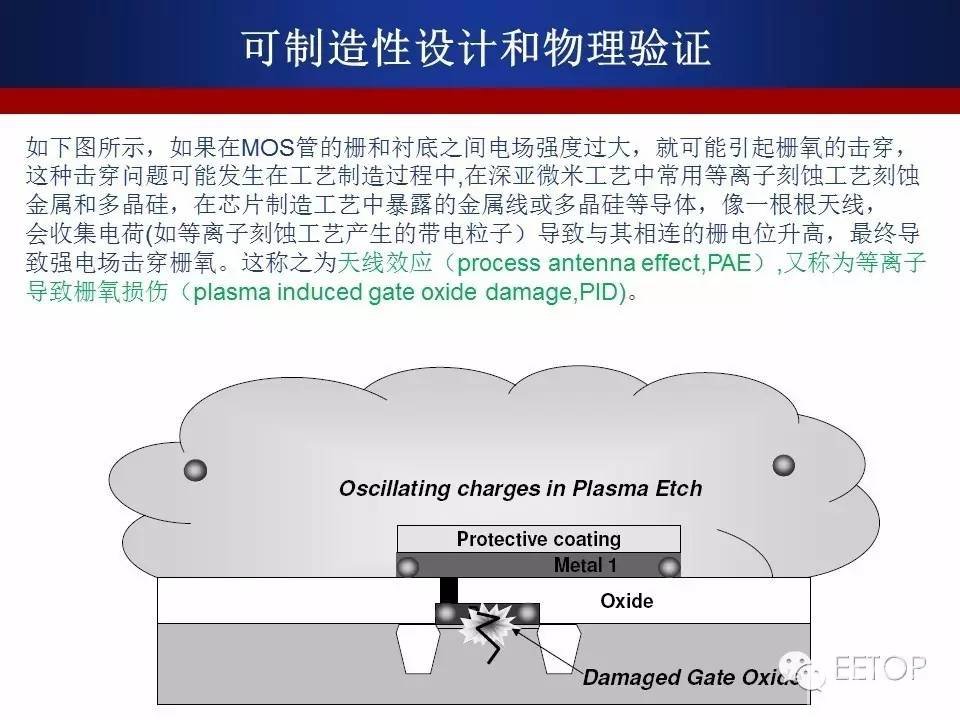

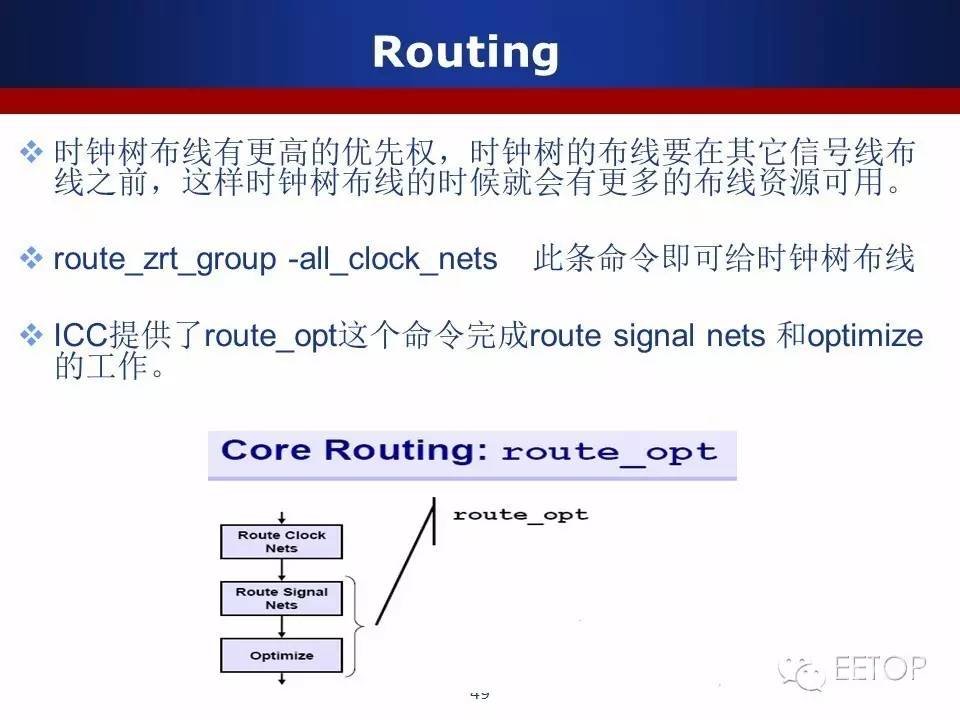

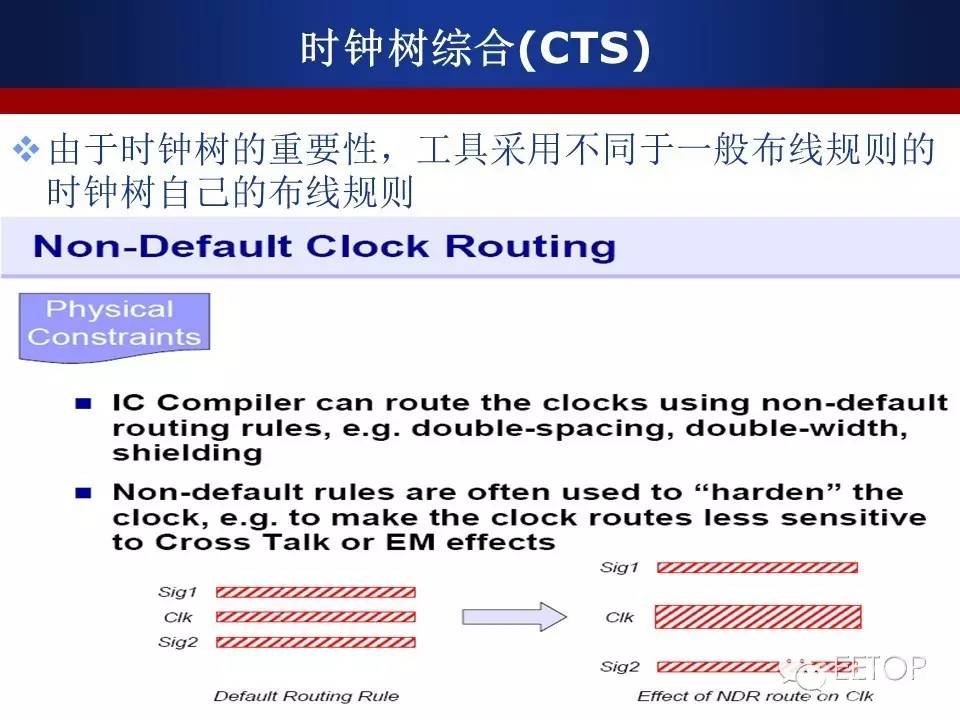

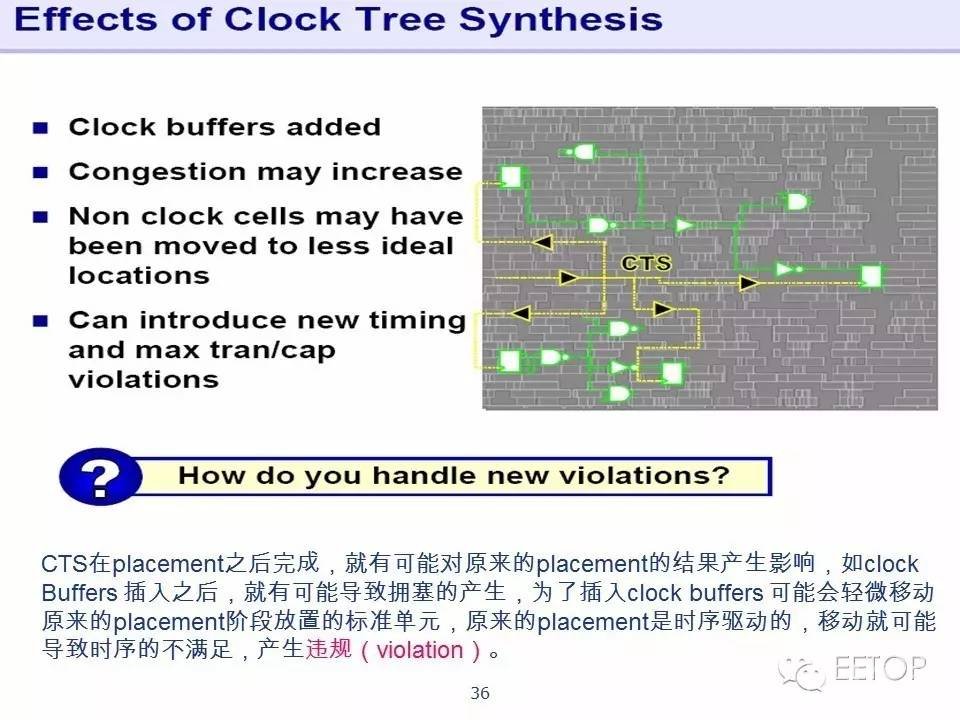

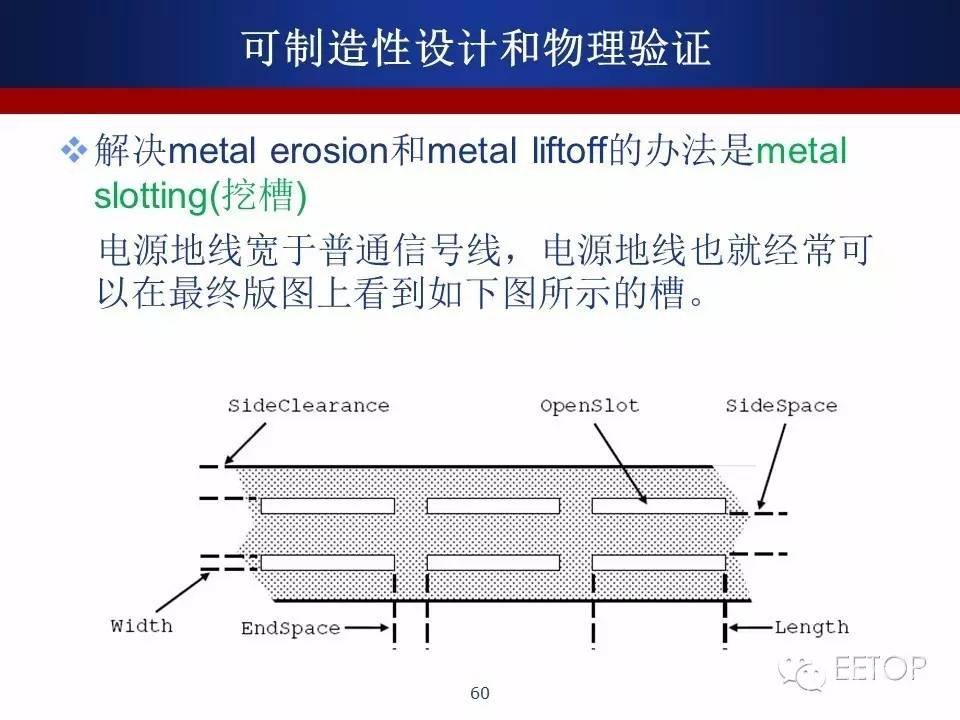

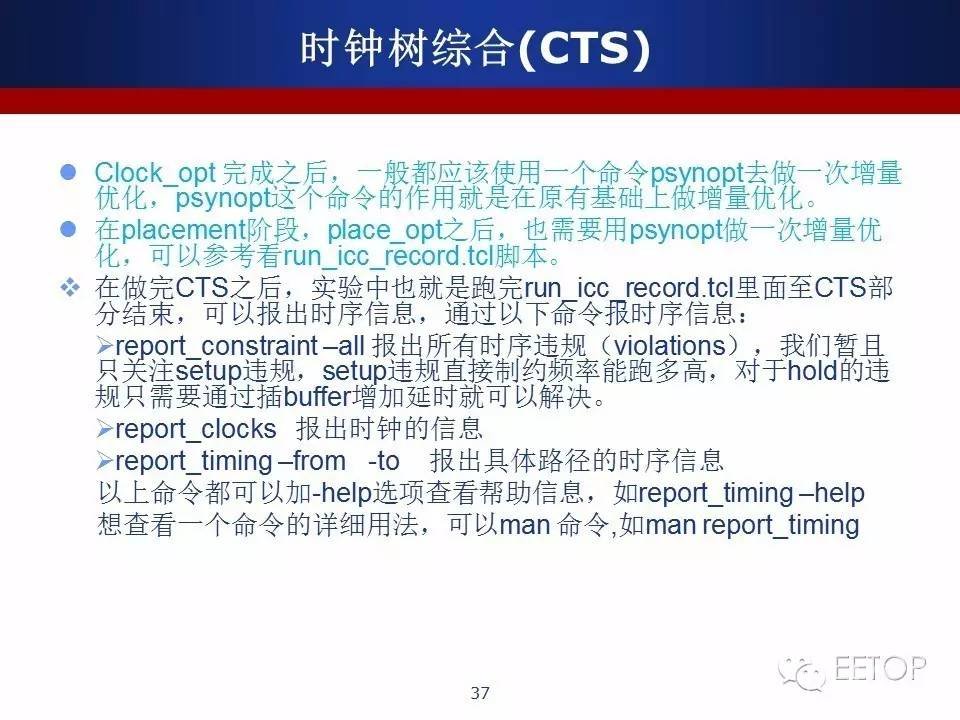

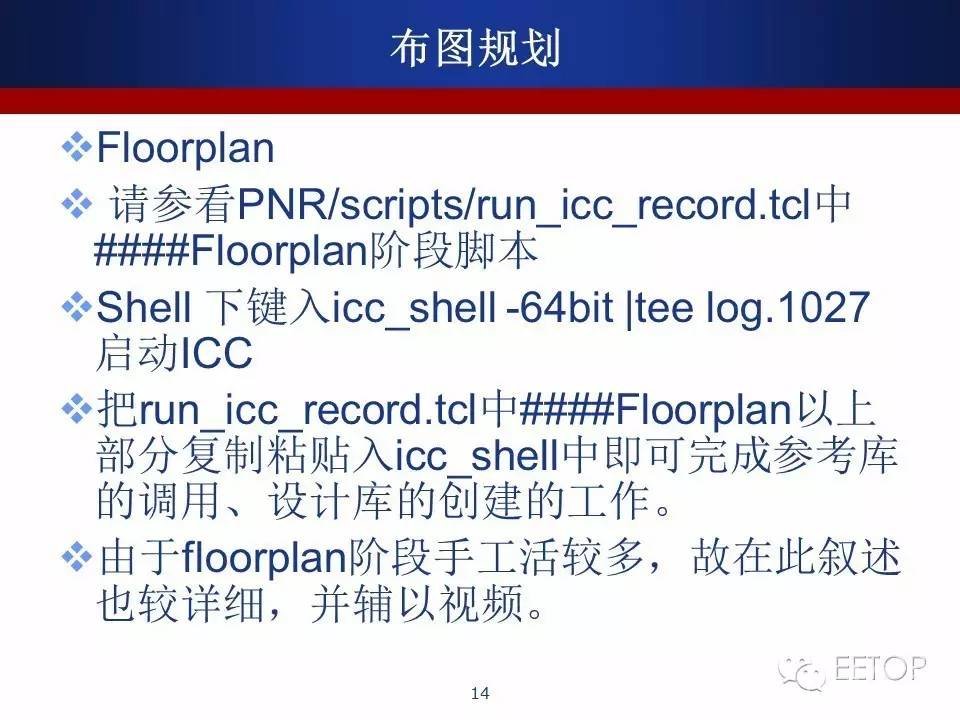

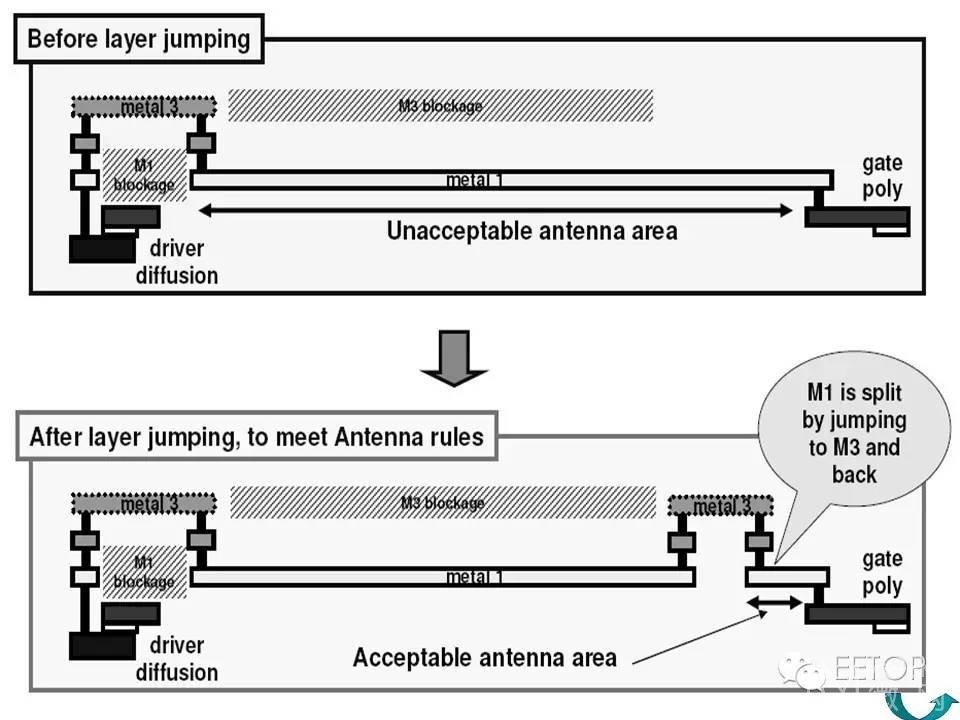

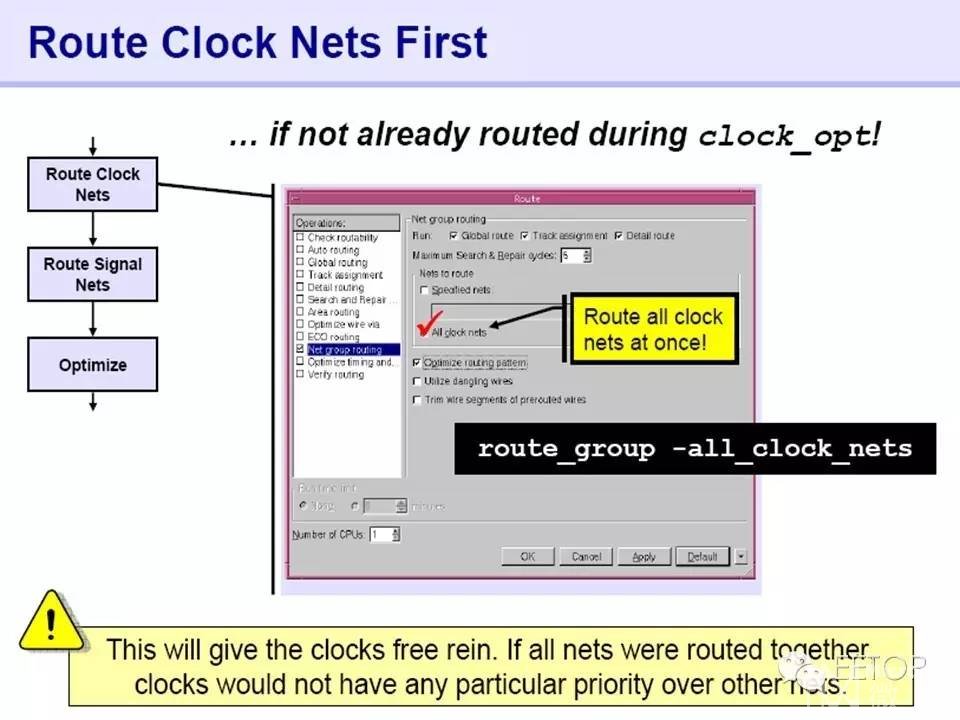

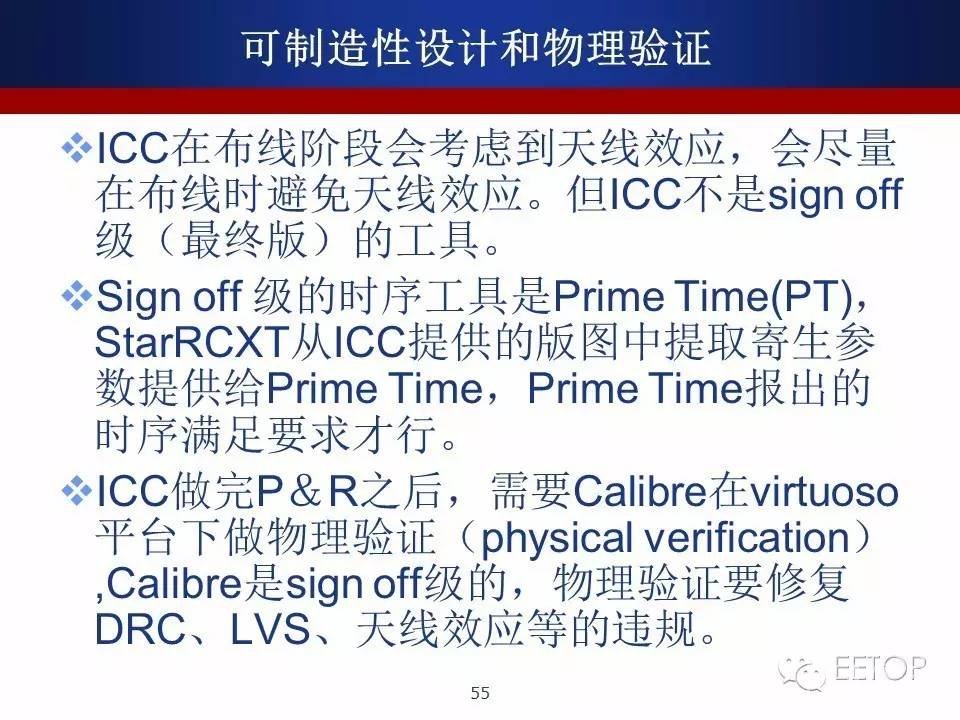

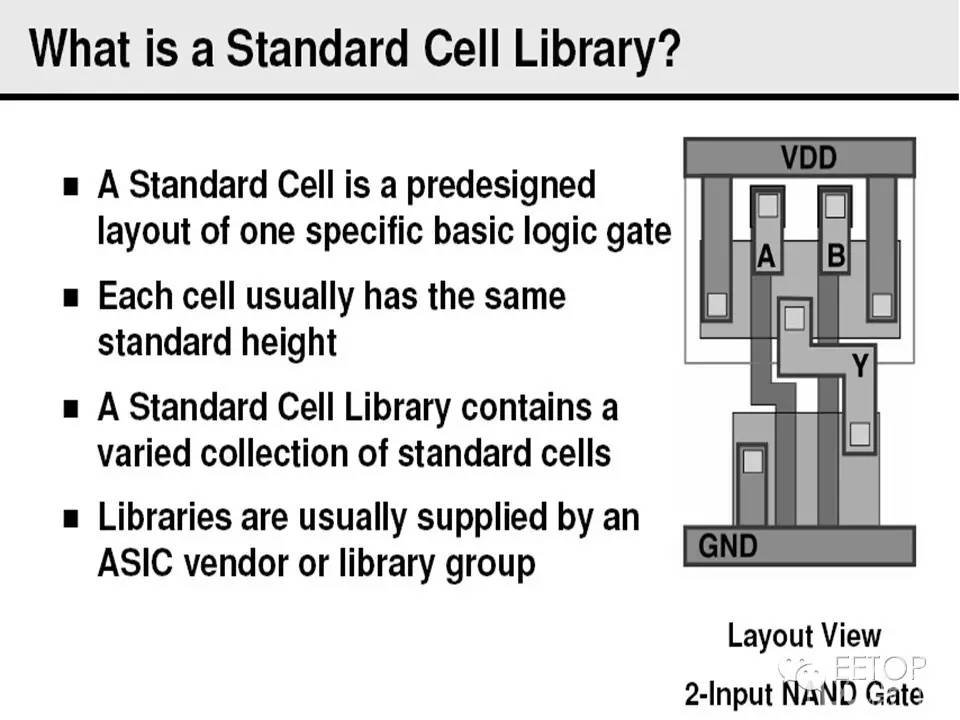

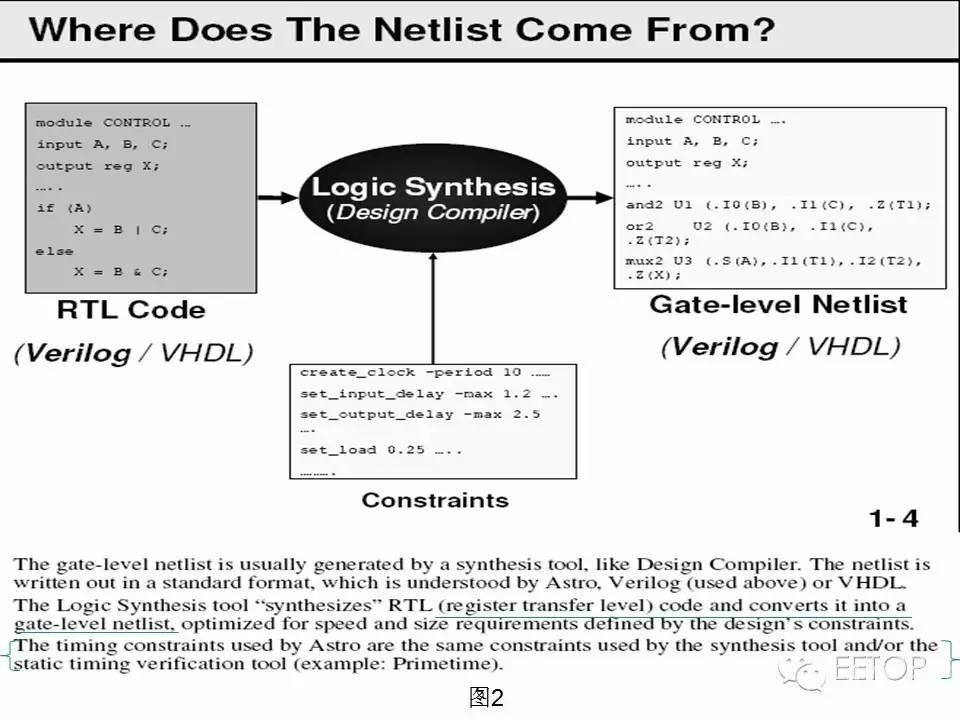

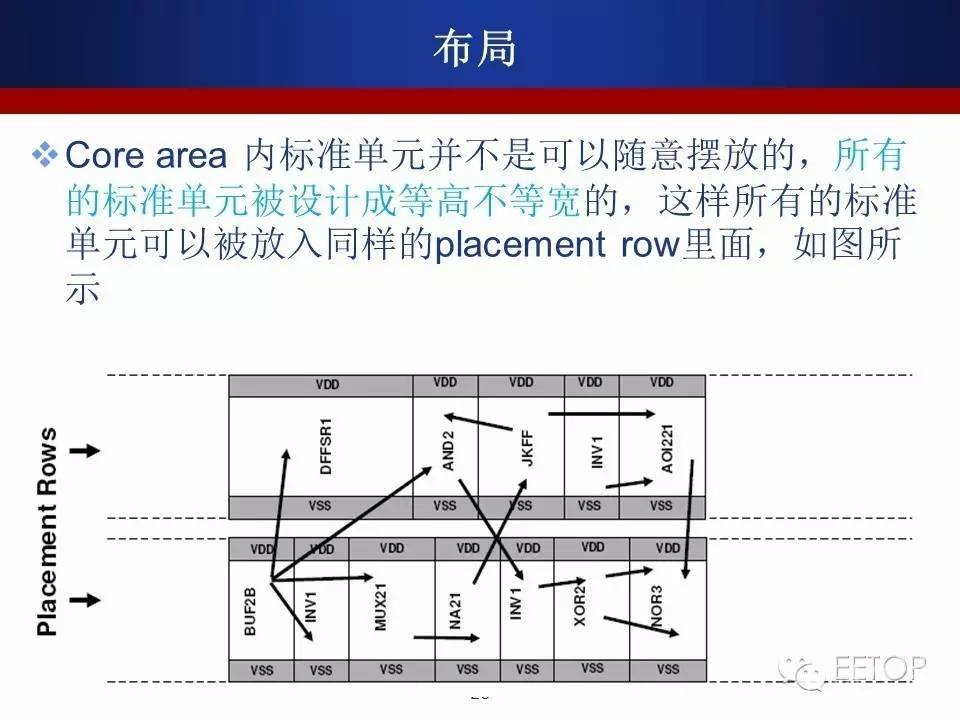

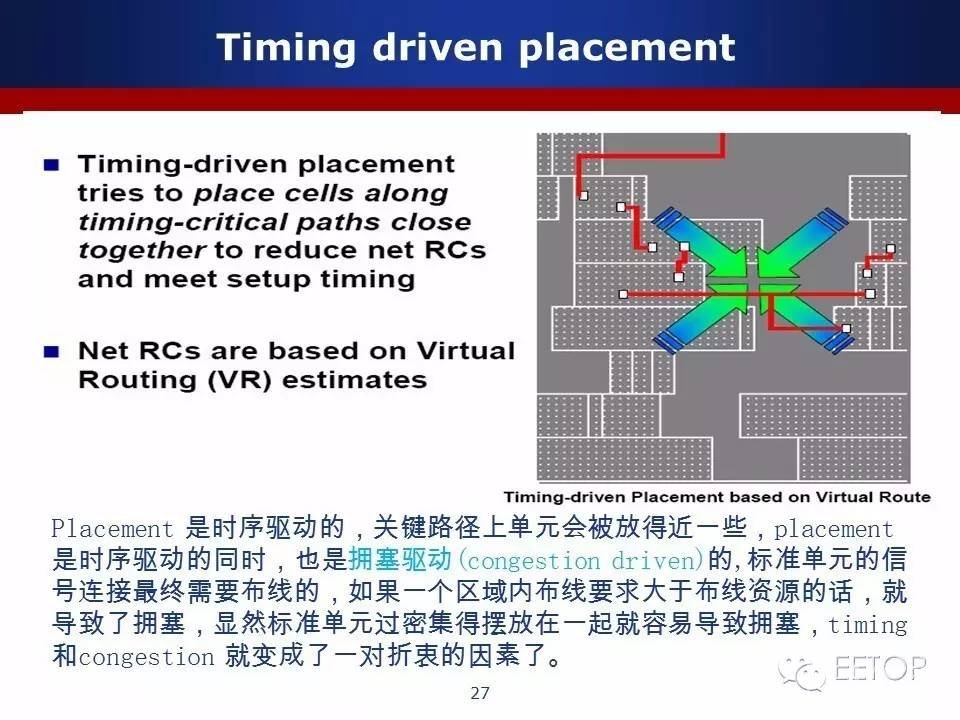

点击上方蓝色 “EETOP” 关注我们,EETOP拥有150万论坛会员,近10万微信粉丝摘要:物理设计是把电路信息转换成foundry厂可用于掩膜的版图信息的过程,它包括数据准备、布局、时钟树综合、布线及DRC、LVS等步骤。常用的布局布线工具有Synopsys公司的IC Compiler、Astro和Candance公司的SOC-nconter。 (原资料为PPT格式,为了便于微信阅读,转换成了图片格式,如需更清晰的阅读,请点击阅读原文下载)
业务联系请加个人微信号:jack_eetop 或 QQ:228265511全力打造中国电子工程师微信第一品牌!点击阅读原文,进入论坛下载更多相关资料
业务联系请加个人微信号:jack_eetop 或 QQ:228265511全力打造中国电子工程师微信第一品牌!点击阅读原文,进入论坛下载更多相关资料
