全新使用AnyAcqP技术的数字荧光示波器AV4456D

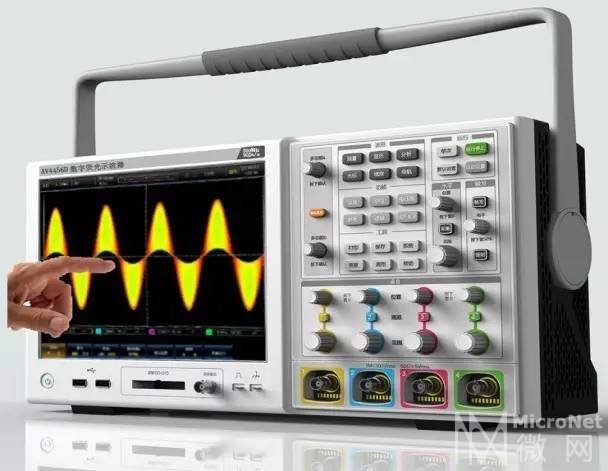

提示：点击上方"中电科仪器仪表"↑快速关注导读AV4456D数字荧光示波器具有4个示波器通道、500MHz带宽、5GSa/s采样率，独创的Any Acquire phosphor技术，为用户提供全新的示波器使用体验。

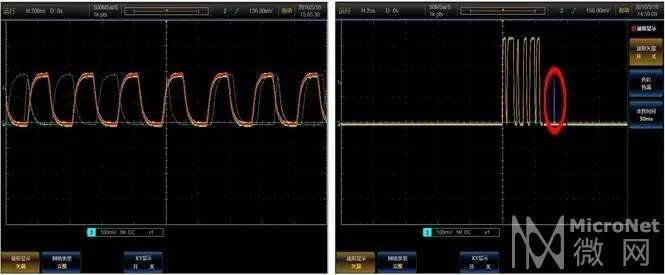

AV4456D数字荧光示波器集成数字示波器、总线分析仪、数字电压表三种仪器功能，具有波形自动设置、波形参数自动测量、光标测量、直方图测量、数学运算及高级数学、FFT分析、高级触发及视频触发、串行总线触发与分析、极限与模板测试、功率测量与分析等功能，为用户提供高性能、全方位的测试服务。仪器具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，支持以太网的远程程控，方便用户进行集成开发。AnyAcqP技术，全新的示波器使用体验70万帧/秒的快速波形捕获率256级灰度等级及四种调色板显示200Mpts/CH的深度存储精确的数字触发串行总线触发与分析电容屏多点触控 主要特点 强大的发现和捕获能力，极大提高了毛刺和偶发事件捕获的概率，让用户查看更多的波形细节。 10.4英寸大屏幕彩色显示，70万帧的波形捕获率，5GSa/s的采样率，200Mpts的大容量存储器，极大提高了捕获毛刺和偶发事件的概率，让用户在更长的采集时间内查看到更多的波形细节。

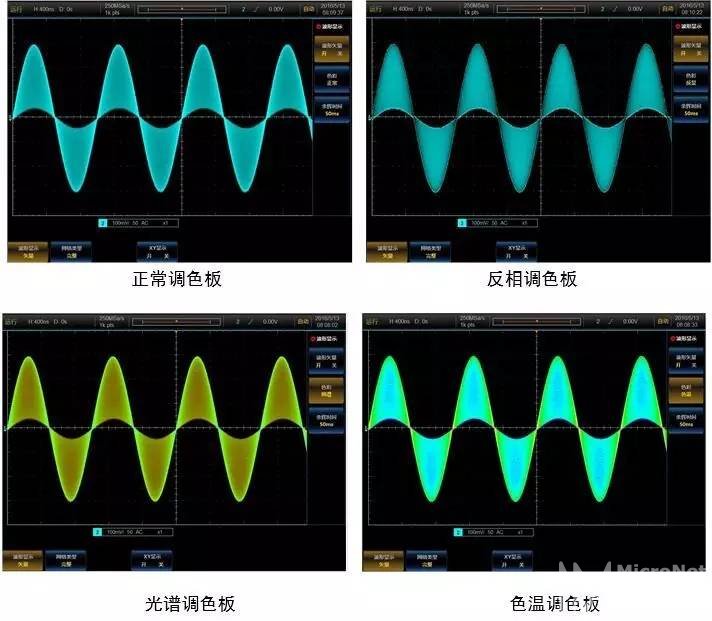

5GSa/s的采样率、70万帧的波形捕获率，提高捕获偶发事件的概率 数字荧光三维显示技术，增强了查看偶发事件的能力，给用户超凡的视觉体验。 数字荧光三维显示技术，采用256级灰度等级指明偶发瞬态事件相对于正常信号热点发生的频概率，提供正常、反相、色温、光谱等4种波形调色板，通过颜色的亮暗或冷暖来表示事件发生的概率，从而增强查看偶发事件的能力。

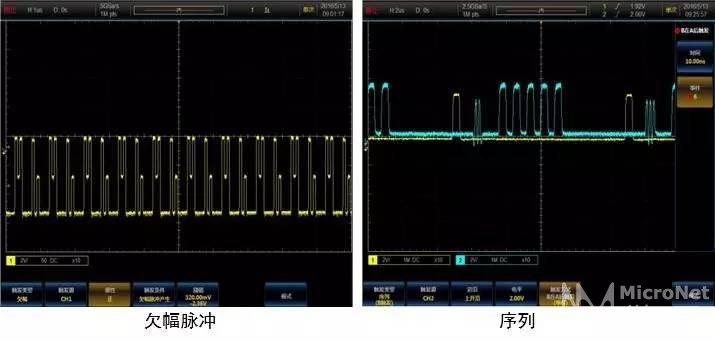

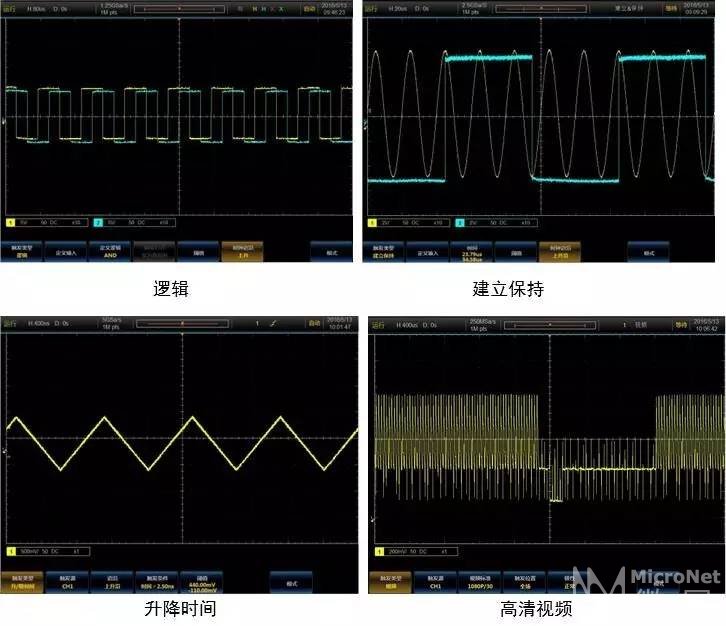

精确的数字触发，丰富的触发功能，快速实现触发点的准确定位，帮助用户迅速找到感兴趣的事件。 AV4456D数字荧光示波器提供一套完整的触发功能，包括边沿、脉宽、欠幅脉冲、逻辑、序列、建立保持、上升下降时间、视频、扩展视频、串行总线触发，帮助用户迅速找到感兴趣的事件。

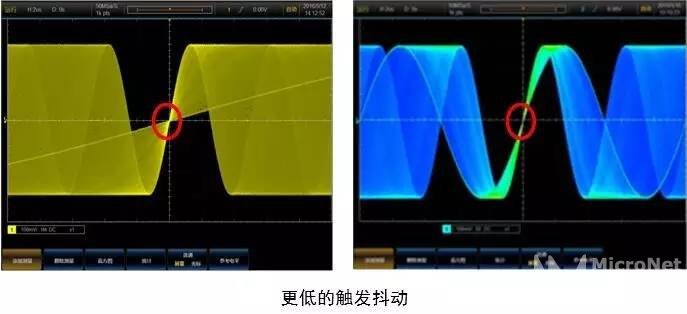

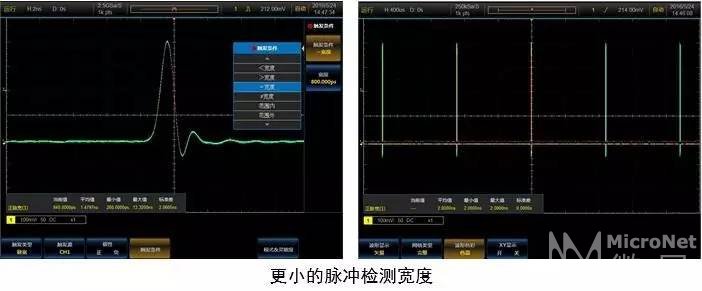

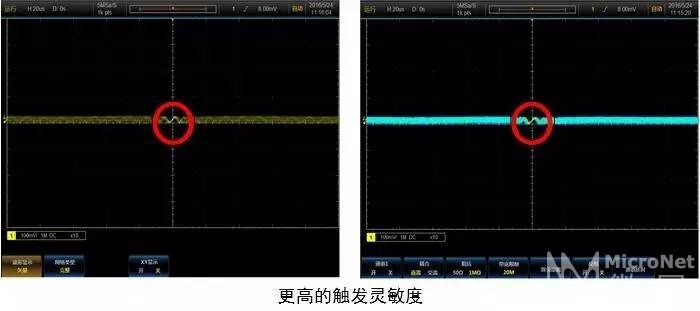

精确的数字触发技术，使用数字信号处理的方法对ADC的采集样本进行触发点测定，以精确的算法检测有效触发事件，能够准确地显示和分析测量信号。数字触发的优点：● 更精确的触发● 更小的脉冲检测宽度● 更低的触发抖动● 更精确的通道延时校准● 更高的触发灵敏度● 更快的波形捕获率

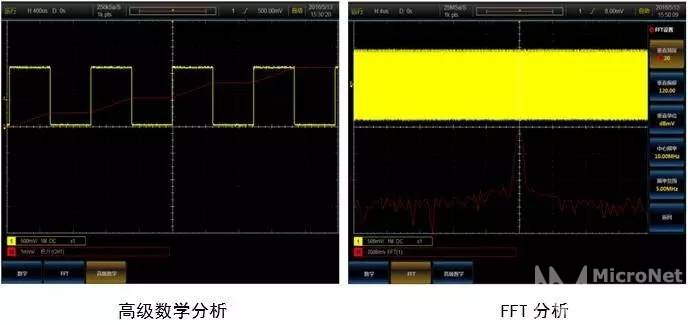

全面的分析能力，直观的分析结果，帮助用户进行深层次的数据挖掘与分析。AV4456D数字荧光示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、29种参数自动测量、数学运算、FFT分析、高级数学、波形直方图、统计、极限模板测试、功率测量与分析、串行总线解码分析等。

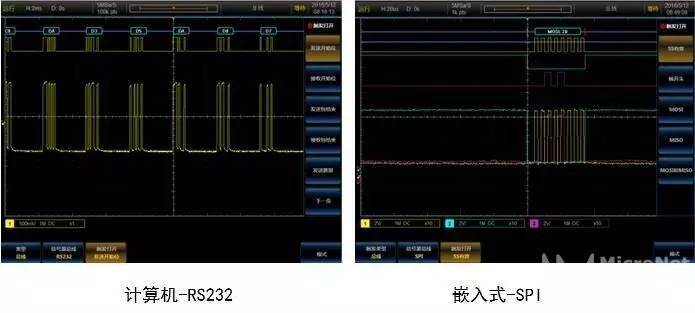

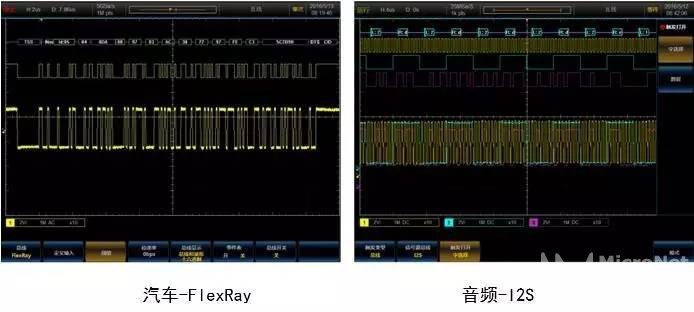

串行总线硬件触发与分析，提供多种视图的显示方式，为用户提供计算机、嵌入式、汽车、航空及音频等串行总线的测试解决方案。AV4456D数字荧光示波器为用户提供了一套强大的串行总线调试工具，支持I2C、CAN、LIN、RS232、FlexRay、USB2.0（低速、全速）、SPI、I2S、MIL-STD-1553等多种串行总线的自动触发和分析，基于FPGA的全硬件解码技术能够增强其捕获偶发性串行通信误码的几率。

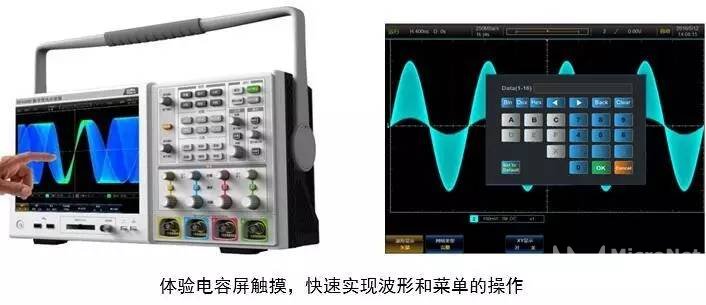

全新的电容屏触摸，独特的数字小键盘，快速实现波形和菜单的操作，极大简化仪器的操作步骤，方便用户使用。 10.4英寸电容屏支持单点和多点触控，实现波形和菜单的快速操作；独特的虚拟小键盘，显著加快输入的速度；用户界面美观，按键分布合理，菜单分层明确，支持鼠标、按键、电容触摸屏的操作选择。

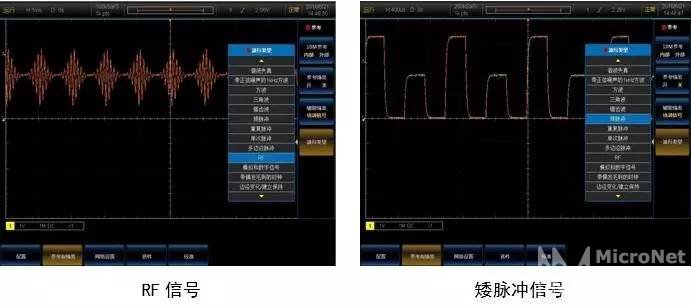

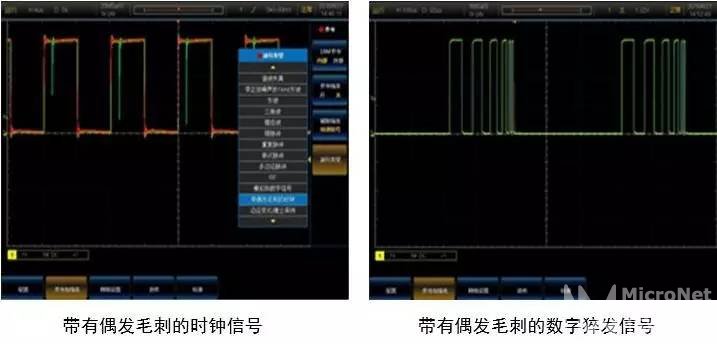

内置20余种培训信号输出，帮助教育工作者快速装备或升级教学实验室。 AV4456D数字荧光示波器免费为教育工作者提供了20余种内置培训信号，包含正弦波、方波、三角波、锯齿波、矮脉冲、重复脉冲、RF、数字猝发、RS232、CAN、LIN、FlexRay等，帮助教育工作者快速装备或升级教学实验室。

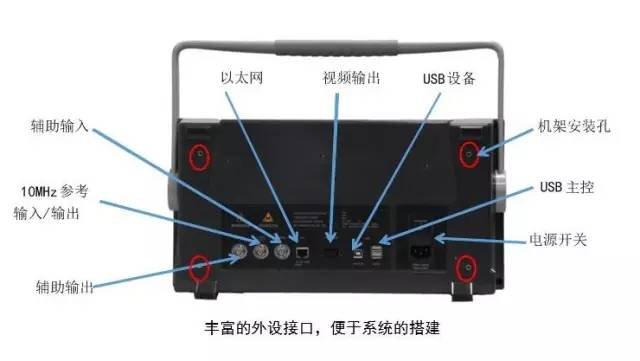

标准的5U机架，丰富的外设接口，方便用户搭建测试系统。 5U标准机架安装，外设接口丰富，包括LAN、USB主控、USB设备、VGA、辅助输入/输出、10MHz参考输入/输出，支持以太网的远程程控，方便用户功能扩展和系统的再次组建。
