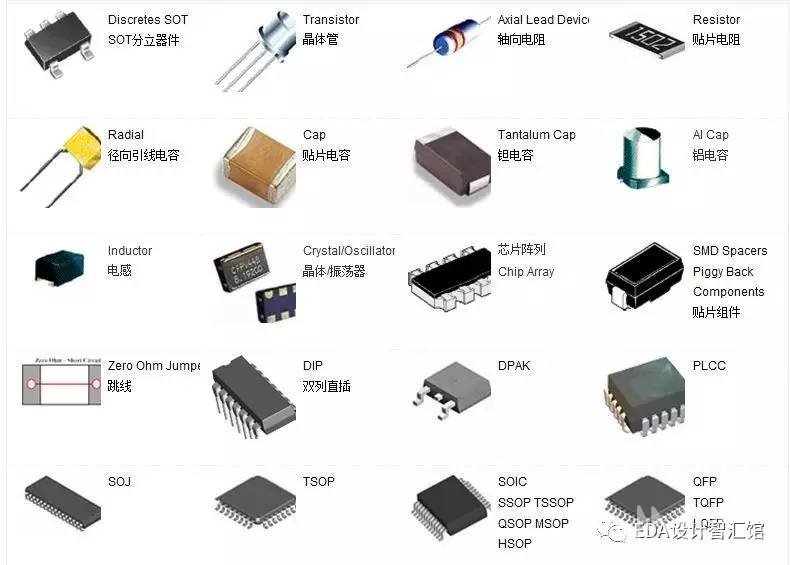

最常用的电子元器件

电阻 电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。 1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω(即4.7K); 104则表示100K b、色环标注法使用最多，现举例如下：四色环电阻 五色环电阻(精密电阻) 2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差(%) 银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 /电容1、 电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性 主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC= 1/2πf c (f表示交流信号的频率，C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、 识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示，其它单位还有：毫法 (mF)、微法(uF)、纳法(nF)、皮法(pF)。其中：1法拉=103毫法=106微法=109纳法=1012皮法.容量大的电容其容量值在电容上 直 接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 3、电容容量误差 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。晶体二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。 1、 作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无 绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管(如 1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。 2、识别方法：二极管的识别很简单， 小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极 (正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。 3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。稳压二极管 稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。 1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。 2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。 常用稳压二极管的型号及稳压值如下表： 型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V电感电感在电路中常用“L”加数字表示，如：L6表示编号为6的 电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小;当交流信号通过线圈时，线圈两端 将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与 电容组成振荡电路。 电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH(误差5%)的电感。 电感的基本单位为：亨(H) 换算单位有：1H=103mH=106uH。变容二极管变容二极管是根据普通二极管内部 “PN结” 的结电容能随外加反向电压的变化而变化这一 原理专门设计出来的一种特殊二极管。 变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高 频信号上，并发射出去。在工作状态，变容二极管调制电压一般加到负极上，使变容二极管 的内部结电容容量随调制电压的变化而变化。 变容二极管发生故障，主要表现为漏电或性能变差： (1)发生漏电现象时，高频调制电路将不工作或调制性能变差。 (2)变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对 方接收后产生失真。 出现上述情况之一时，就应该更换同型号的变容二极管。晶体三极管 晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。 1、 特点：晶体三极管(简称三极管)是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工 作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。电话机中常用的PNP型三极管有：A92、9012、9015等型号; NPN型三极管有：A42、9014、9018、9013等型号。 2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。场效应晶体管放大器 1、场效应晶体管具有较高输入阻抗和低噪声等优点，因而也被广泛应用于各种电子设备中。尤其用场效管做整个电子设备的输入级，可以获得一般晶体管很难达到的性能。 2、场效应管分成结型和绝缘栅型两大类，其控制原理都是一样的。如图1-1-1是两种型号的表示符号： 3、场效应管与晶体管的比较： (1)场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管;而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。 (2)场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电。被称之为双极型器件。 (3)有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。 (4)场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。微信群加入EDA设计技术交流万人群
