SMA / 3.5mm / 2.92mm / 2.4mm连接器的区别

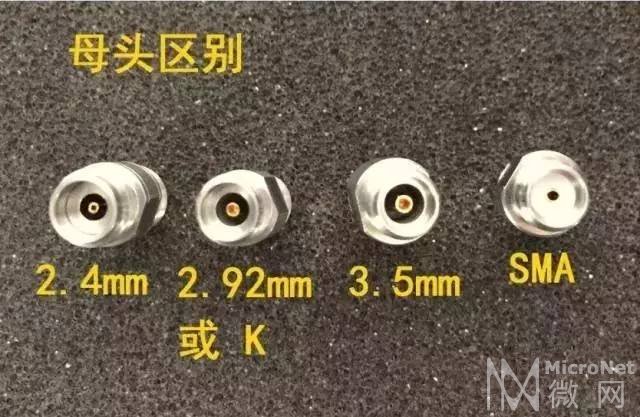

作为一名微波工程师，你是否会经常为该选用SMA连接器，还是2.92mm连接器而纠结呢?可能也会犯嘀咕，3.5mm连接器跟SMA连接器能否直接相连呢?今天我们专门来说一说这个话题。首先来认识一下这几种连接器：

SMA连接器SMA 型射频同轴连接器是Bendix公司和Omni-Spectra公司在上世纪50年代末期作为OSM连接器设计的，是当时最常用的射频/微波连接器之一。最初，SMA连接器设计用于0.141″半硬同轴电缆，以及军事工业中作为微波应用的精密连接器，采用聚四氟乙烯介质填充。在当时的条件下，由于SMA连接器的体积小、能在较高的频率（配接半硬电缆的频率范围为DC～18GHz；配接柔软电缆时为DC～12.4GHz）下工作，很快得到普及。甚至后来发展起来的毫米波连接器（如3.5mm、2.92mm）也考虑与其机械兼容的问题。 3.5mm连接器3.5mm连接器是外导体内径为3.5mm，特性阻抗为50Ω，连接机构为1/4-36UNS-2英制螺纹的连接器。 上世纪70年代中期，由美国Hewlett-Packard和Amphenol公司（主要是由HP公司研制的，早期的生产在Amphenol公司进行）推出了3.5mm连接器，工作频率可达33GHz，这是最早的可用到毫米波段的一种射频同轴连接器。与SMA连接器（包括Southwest Microwave的“Super SMA”）的一个明显的区别是：3.5mm采用空气介质。 3.5mm连接器的外导体较SMA连接器厚，机械强度好于SMA连接器。所以不仅电气性能优于SMA连接器，而且机械耐久性、性能的可重复性均高于SMA连接器，因此较适合于测试行业使用。 2.92mm连接器2.92mm连接器（一些厂家称这种连接器为2.9mm或者K型连接器，也有一些厂家称之为SMK、KMC、WMP4连接器等）是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴连接器。其结构与3.5mm连接器相似，只不过更小一些。1983年，Wiltron公司William.Old.Field高级工程师在总结和克服先前推出的毫米波连接器的基础上，研制出一种新型的2.92mm/K型连接器（K型连接器是Wiltron公司的商标）,其内导体直径为1.27mm，可与SMA和3.5连接器相插合。2.92mm连接器在DC～46GHz频带范围内，具有良好的电性能，且能与SMA连接器、3.5mm连接器机械兼容，很快地被广大制造商认可，成为国际上应用最为广泛的毫米波连接器之一。

看到这里，聪明的工程师们已经可以类推到2.4mm连接器，是外导体内径为2.4mm，阻抗50欧姆的连接器而1.85mm连接器，是外导体内径为1.85mm，阻抗50欧姆的连接器了。它们内径尺寸更小，所以工作频率更高，标称频率分别可达50GHz和67GHz。这两种连接器之间机械兼容的，可以互连，但切记的是，他们绝不能与2.92mm，3.5mm或者SMA连接器互相连接，否则直接带来连接器损坏的后果！随着毫米波技术和高速通信技术的迅猛发展，2.92mm，2.4mm和1.85mm连接器越来越广泛使用于军工，航天，光电等领域，与GPPO，GPO等连接器组合使用的案例也越来越多，在后续的文章中会专题描述。说到这里，大家也会知道1mm连接器的名称由来以及可能的工作频率了吧?——（本文转载至微波超市）
