你要的滤波器知识 ,都在这里了
05-08

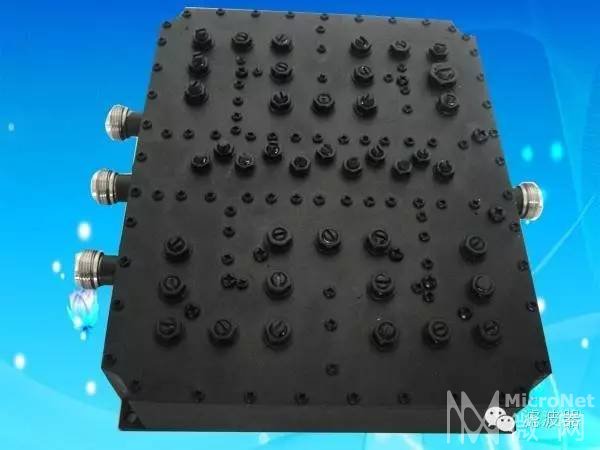

滤波器微信唯一公众号:Filter_CN滤波器是一种选频装置,可以使信号中特定的频率成分通过,而极大地衰减其它频率成分。
一、概述1、定义凡是可以使信号中特定的频率成分通过,而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器,相当于频率“筛子”。
2、分类

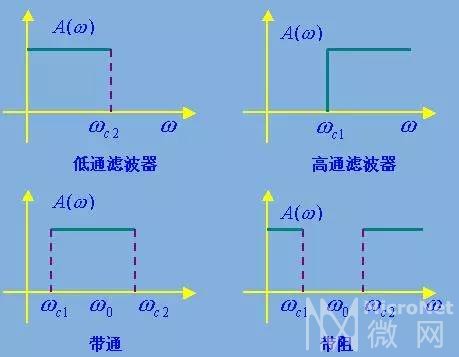

幅频特性如下:

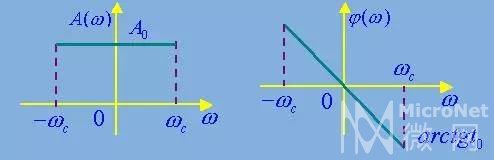

频率通带:能通过滤波器的频率范围。频率阻带:被滤波器抑制或极大地衰减的信号频率范围。截止频率:通带与阻带的交界点。2)按物理原理分:机械式、电路式;按处理信号分:模拟、数字3、滤波器的作用1)将有用的信号与噪声分离,提高信号的抗干扰性及信噪比;2)滤掉不感兴趣的频率成分,提高分析精度;3)从复杂频率成分中分离出单一的频率分量。二、理想滤波器与实际滤波器 1、理想滤波器的频率特性 理想滤波器:使通带内信号的幅值和相位都不失真,阻喧内的频率成分都衰减为零的滤波器,其通带和阻带之间有明显的分界线。如理想低通滤波器的频率响应函数为

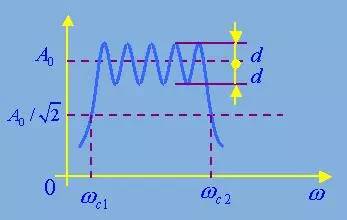

理想滤波器实际上并不存在。2、实际滤波器实际滤波器的幅频特性如下图所示
实际滤波器的特性需要以下参数描述:
①信频程选择性:与上、下截止频率处相比,频率变化一倍频程时幅频特性的衰减量,即
信频程选择性总是小于等于零,显然,计算信量的衰减量越大,选择性越好。②滤波器因素:-60dB处的带宽与-3dB处的带宽之比值,即
③分辨力:即分离信号中相邻频率成分的能力,用品质因素Q描述。
3、实际带通滤波器的形式①恒定带宽带通滤波器:B=常量,与中心频率f0无关。②恒定百分比带通滤波器:在高频区恒定百分比带通滤波器的分辨率比恒定带宽带通滤波器差。

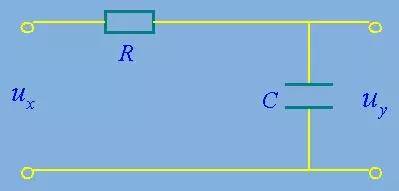

三、RC无源模拟式滤波器 1、一阶RC低通滤波器

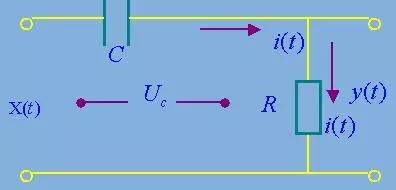

2、一阶高通滤波器

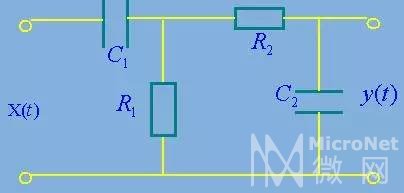

3、带通滤波器将RC低通和高通滤波器串联起来,就可以组成RC带通滤波器。

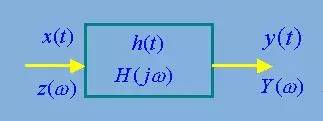

四、数字滤波器简介数学滤波:通过一定的计算方法和计算程序对离散信号进行加工,将其改造成新要求的。离散信号,有低通、高通、带通、带阻之分。数字滤波是对模拟滤波的一种模拟。如模拟RC低通滤波器,输出与输入的关系式为:
