测试仪器相关知识
05-08

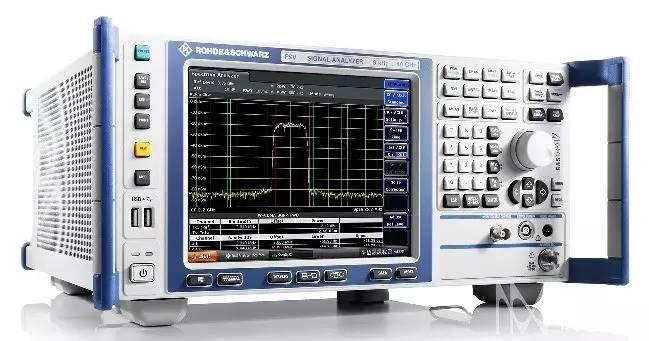

总结仪器使用中的相关经验和知识。 频谱分析仪知识问答
Q)频谱仪选择不同检波器,如Peak和RMS,对正弦波输入信号的测试结果有何差异?A)读数相同(极小的噪声偏差),因为信号经过包络检波和A/D转为数字,接收机的各种检波器对这些采样数值进行数字检波统计分析,正弦波的包络是恒定值,检波计算结果相同 Q)信号分析仪采集的I/Q数据如何获取?A)数据文件导出;LAN口TCP/IP读取;数字基带接口实时输出到记录仪 Q)实时无间断I/Q数据采集是否必须实时频谱仪?A)不是。带基带输出接口的频谱仪都可实现。 Q)反映频谱仪灵敏度的指标是什么?如何定义的?A)显示平均噪声电平(DANL),衰减器置为0,RF端口连接50Ω负载,曲线多次平均,通常功率读数归一化到1Hz;前置放大器可以改善灵敏度,噪声消除技术可以改善灵敏度 Q)采用频谱仪时域分析模式进行脉冲功率测量时,带宽和扫描时间如何设置?选取那种算法表示峰值和平均功率?A)RBW足够宽(大于2倍信号脉宽倒数),扫描时间大于一个周期。采用采样检波器,算法中Peak代表峰值,RMS对应平均功率。其它仪器知识请点击图文首页列表,包括以下内容:网络分析仪知识问答矢量网络分析仪知识问答
Q)频谱仪选择不同检波器,如Peak和RMS,对正弦波输入信号的测试结果有何差异?A)读数相同(极小的噪声偏差),因为信号经过包络检波和A/D转为数字,接收机的各种检波器对这些采样数值进行数字检波统计分析,正弦波的包络是恒定值,检波计算结果相同 Q)信号分析仪采集的I/Q数据如何获取?A)数据文件导出;LAN口TCP/IP读取;数字基带接口实时输出到记录仪 Q)实时无间断I/Q数据采集是否必须实时频谱仪?A)不是。带基带输出接口的频谱仪都可实现。 Q)反映频谱仪灵敏度的指标是什么?如何定义的?A)显示平均噪声电平(DANL),衰减器置为0,RF端口连接50Ω负载,曲线多次平均,通常功率读数归一化到1Hz;前置放大器可以改善灵敏度,噪声消除技术可以改善灵敏度 Q)采用频谱仪时域分析模式进行脉冲功率测量时,带宽和扫描时间如何设置?选取那种算法表示峰值和平均功率?A)RBW足够宽(大于2倍信号脉宽倒数),扫描时间大于一个周期。采用采样检波器,算法中Peak代表峰值,RMS对应平均功率。其它仪器知识请点击图文首页列表,包括以下内容:网络分析仪知识问答矢量网络分析仪知识问答
