LTCC带通滤波器切换网络设计

05-08
点击上方蓝色字体,关注我们

电路原理 图1所示,该电路使用1个频率为170MHz的LTCC陶瓷滤波器,2个带宽不同的140MHz LTCC滤波器和2个ADG904-R SP4T CMOSRF开关。ADG904-R开关控制RF信号通过哪一个带通滤波器。一次只能选择一个滤波器。一般将此类开关称为“滤波器开关”。

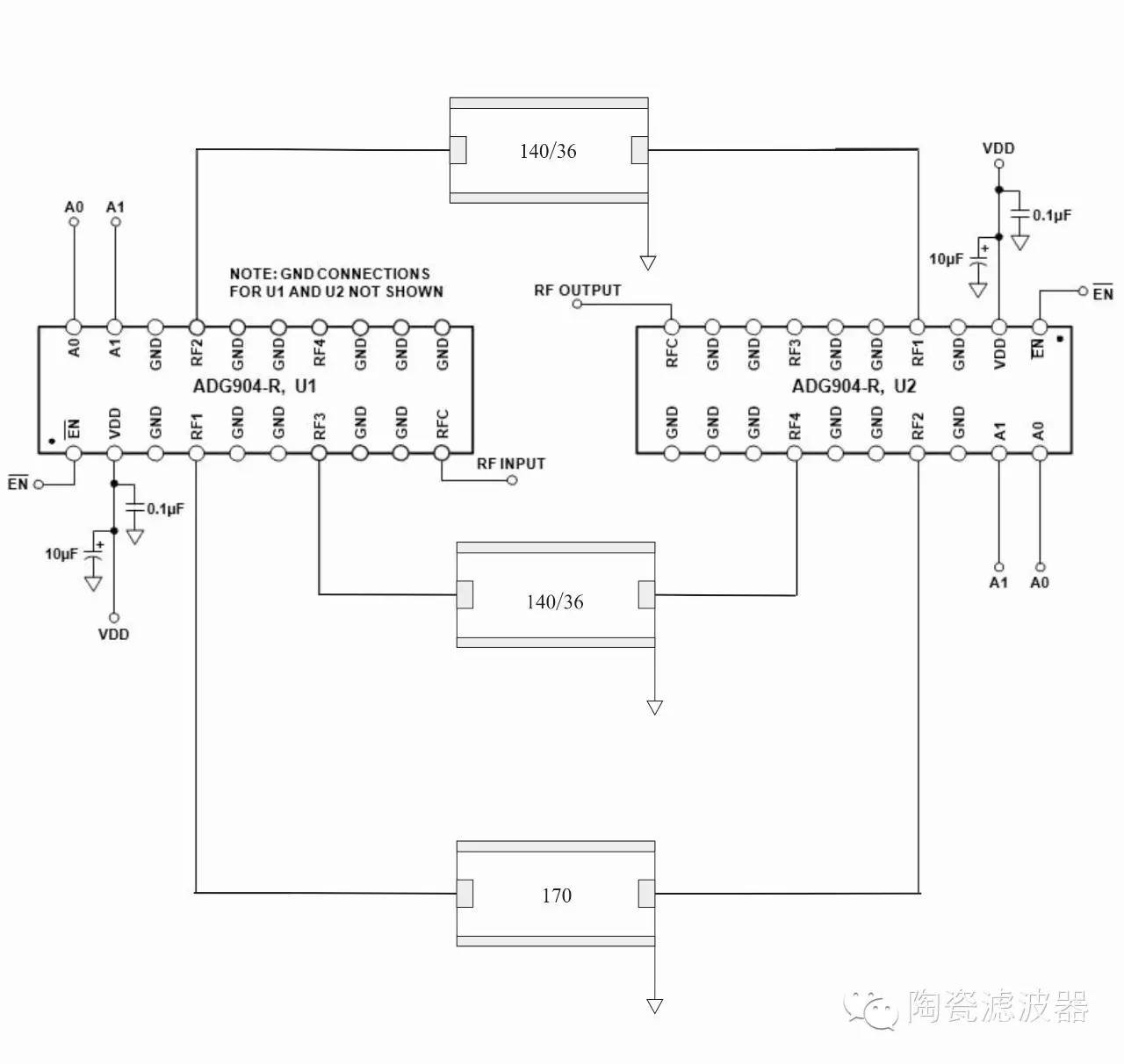

图1 带通滤波器开关网络(原理示意图:未显示去耦和所有连接) 为实现最佳系统性能,带通滤波器插入损耗相对于必须保持平坦。ADG904-R开关的插入损耗非常平坦,因此它是本电路的理想之选。关断隔离是决定本电路性能的另一个非常重要的参数。ADG904-R具有出色的关断隔离特性,200 MHz以下时其值大于50 dB。电路设计 开关的电源电压范围为1.65V至2.75V,可使用标称电压2.5V。RF输入连接到ADG904-R开关U1的引脚10(RFC)。ADG904-R开关是单刀四掷开关, RFC引脚是所有四个开关(RF1、RF2、RF3和RF4)的公共连接。U1(RF1)的引脚4连接到LTCC滤波器的输入端。此滤波器是一个单端滤波器,特征阻抗为50 Ω,中 心频率为140MHz,1dB带宽典型值为30MHz。 类似地,第二LTCC滤波器连接到U1和U2。此时,该滤波器连接到U1的引脚17(RF2)和U2的引脚4(RF1)。LTCC滤波器的中心频率为140MHz,1dB带宽典型值为60MHz。

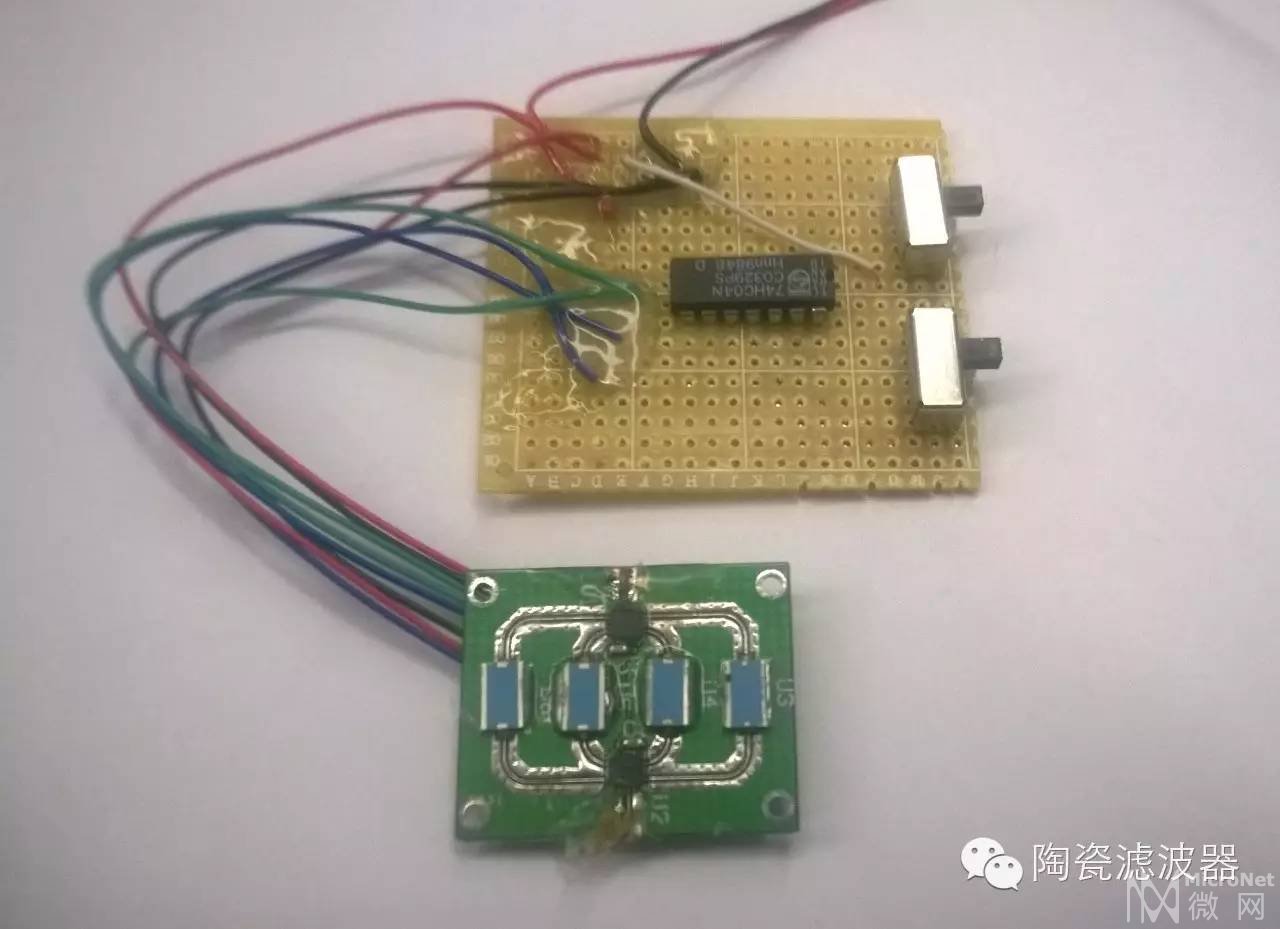

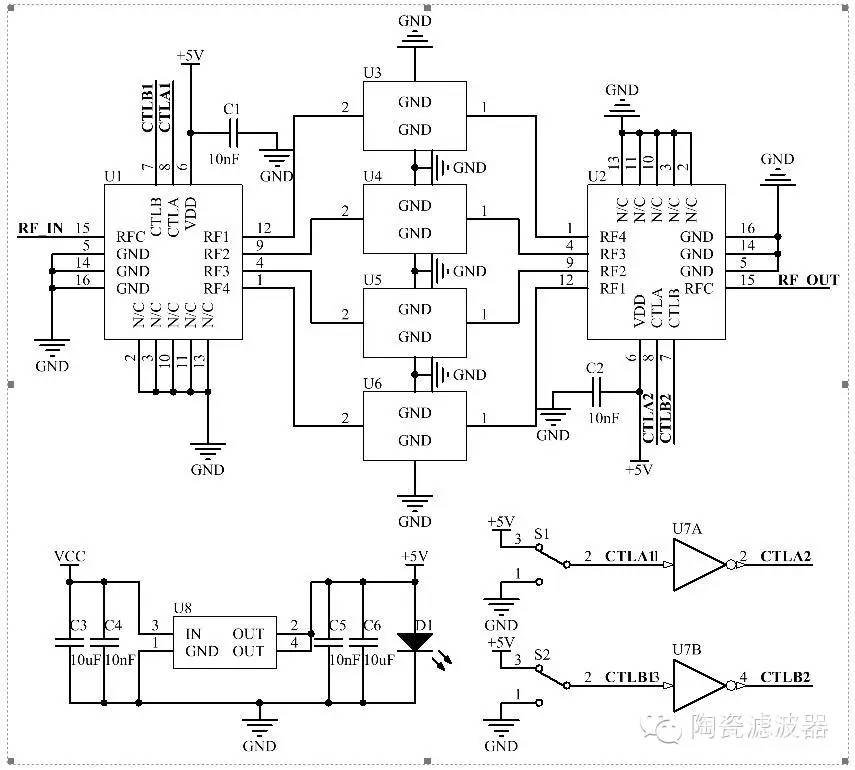

图2 LTCC滤波器切换网络 第三 LTCC滤波器连接到U1的引脚7(RF3)和U2的引脚14(RF4)。LTCC滤波器的中心频率为170MHz,1dB带宽典型值为60MHz。 为实现从输入端口到输出端口的最大隔离,滤波器下方有一个接地槽。提高该隔离度有助于实现充分的带外衰减和最小的带内纹波。各滤波器的输入端口和输出端口已经实现50 Ω匹配。为了进一步提高隔离度,连接滤波器与开关和RF边沿连接器的50 Ω传输线被设 计为共面波导。 140MHz,60MHz带宽滤波器的插入损耗与频率的关系如图3所示。(第一代)

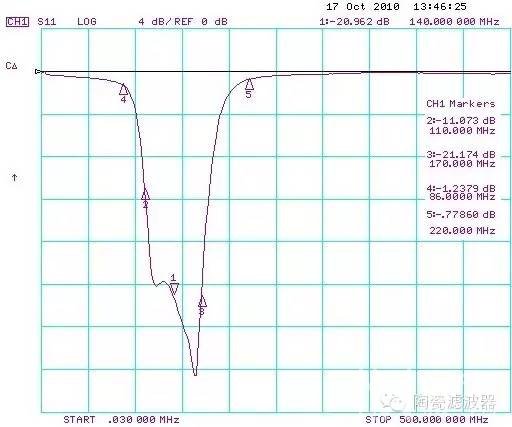

图 3.1 S11

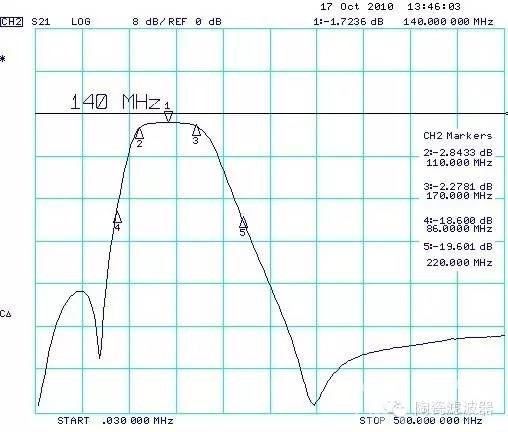

图 3.2 S11

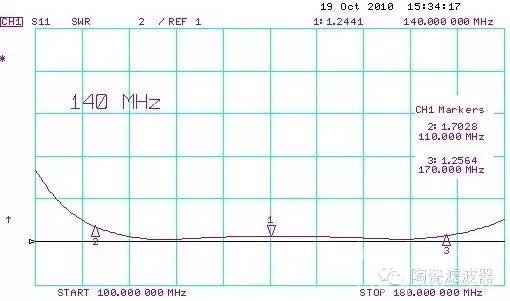

图 3.3 VSWR图3 LTCC滤波器140MHz测试结果 140MHz,60MHz带宽滤波器的S参数和VSWR仿真结果如图4所示。(NEW新品)

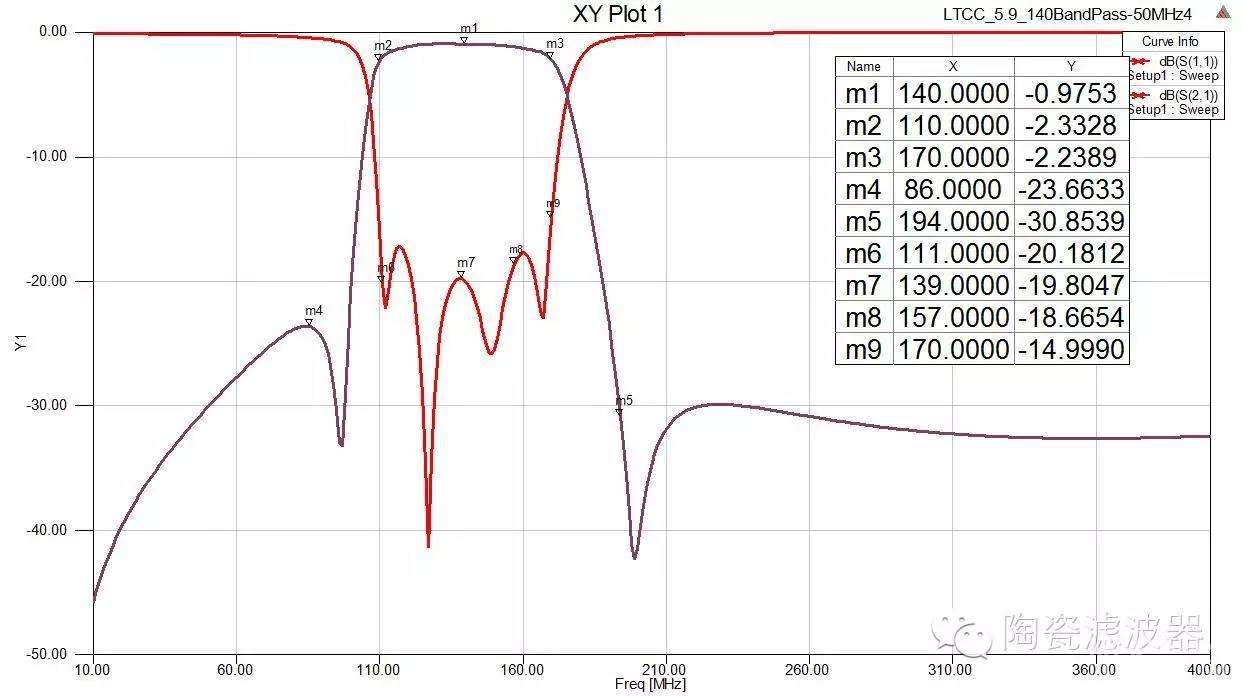

图 4.1 S参数

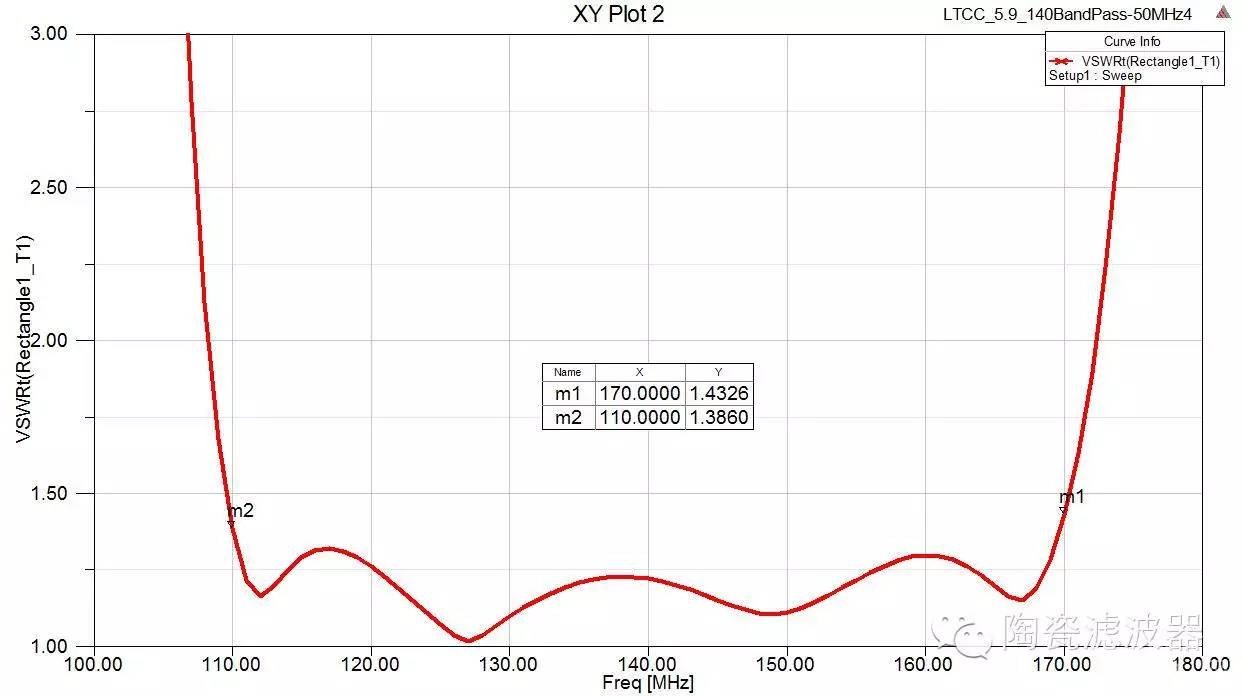

图 4.2 VSWR图4 LTCC滤波器140MHz仿真结果扫二维码,直接关注“陶瓷滤波器”(订阅号BF15510556655)
