教你如何优化网格设置,提高CST仿真效率

05-08
首先搭建相应的模型,并设置频率范围。CST 自带的网格生成器以最大频率为参考进行网格剖分,这里我们将Fmax 设置为3GHz。

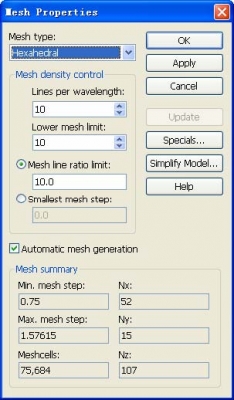

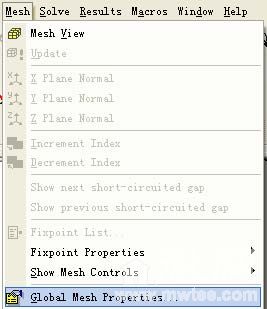

通过 Mesh→Global Mesh Properties…打开全局网格属性对话框。




Mesh type:网格类型,对于时域仿真只能使用六面体网格Hexahedral。
Lines per wavelength:每波长至少10 个网格点,波长由最大频率Fmax 决定,主要应用于电尺寸大于1 时的仿真模型。该项数值越大网格越密。
Lower mesh limit:表示模型最短对角线上的最少网格数,主要在仿真模型为电尺寸小于1 时起作用。该项数值越大网格越密。
Mesh line ratio limit:模型最大网格与最小网格之比,主要用来限制最小网格步长。
Smallest mesh step:强制限制最小网格步长。
Min. mesh step:最小网格步长d,该值越小,仿真时间t 越长,d 与t 满足良好的线性关系t~1/d。
Max. mesh step:最大网格步长。
Meshcells:总网格数。

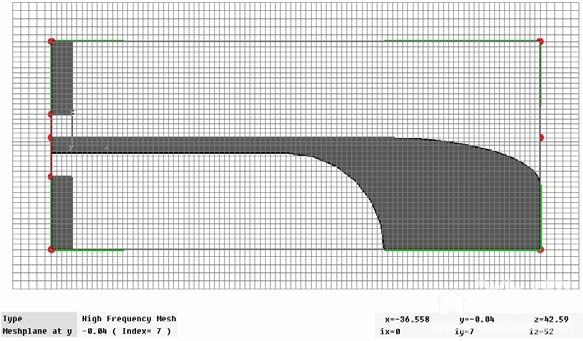

选择 Mesh→Mesh View 进入网格视图查看CST 剖分后的网格模型,查看模型中是否存在短路现象。


若通过观察,没有发现网格划分所导致短路的话,即可启动仿真。

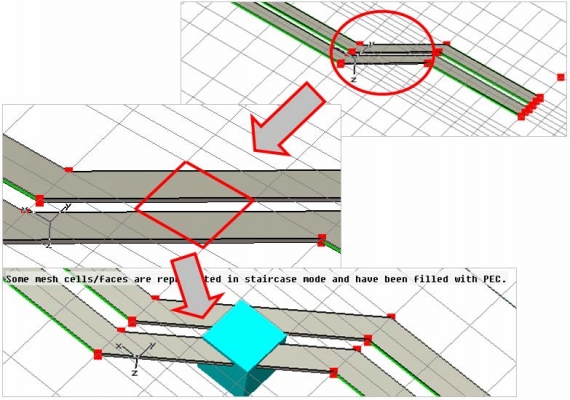

若一个网格中含有 5 layers(Air / PEC / Air / PEC / Air),则该网格将完全被PEC 填充,并导致短路。此时就可增大全局网格属性对话框中的Lines per wavelength 或是Lower mesh limit 来加密网格或是设置局部加密。

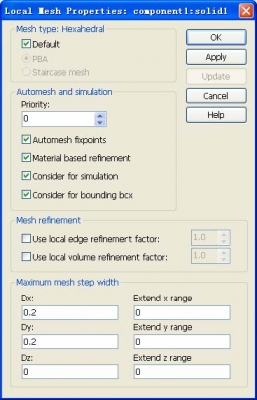

如果全局网格不能完成去除短路的话,则可以通过网格的局部加密来进行设置。选中该物体,右键→ LocalMesh Properties.打开局部加密对话框。

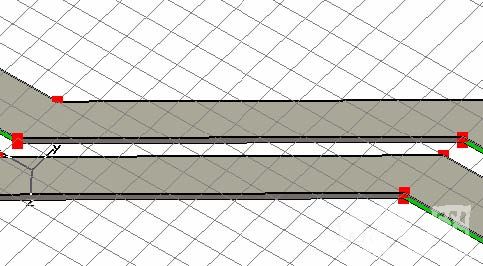

如此加密即可避免短路,从而顺利进行仿真。以上这种短路现象是由于网格无法分辨精细结构所造成的。我们通常将此称为CC 短路现象(Critical cell)。

学习一回。谢谢坛主

好好好,学习中

有些时候大家仿真的时候会出现部分内容完全嵌入到pec中,很大一部分原因就是剖分网格产生的短路现象,因此通过加密网格或局部优化基本上可以解决这个问题,关于局部优化和加密网格,我们改日再谈

辛苦你了
又给大家讲这么多

老大的意思其实就是CST一个网格能分辨三层不同的材料,上述说道的填充为PEC是因为一个网格有五层:空气+PEC+空气+PEC+空气,CST无法识别,所以只能将其填充为PEC

恩,可以这样理解,所以需要人为的加密网格避免这样的短路现象发生

弱弱的问一下老大:是不是进入到mesh view里面上面出现提示:some mesh cells/faces are represented in staircase mode and have been made with PEC时就是说已经短路了呢?

你可以检查下你的模型看看

基础且实用,总小编总是能知道大家的需求

真经典,又学了不少好东西

学习了

回复 1# 00d44

不错,学习了!

真的很感谢老大,感谢mwtee,我遇到了困难,在这能找到答案了

谢谢老大啊,受益匪浅啊,昨天碰到了网格划分的问题了

非常感谢老大!老大能不能帮我看看仿真时出现下面警告时什么原因:
some critical cells have been expended to full size .

真经典,又学了不少好东西

学到了不少,真感谢

学习了啊

好贴

受益匪浅那!

自動劃分網格會出現短路問題嗎?原來是如此處理的!

回复 lychree 的帖子
主要是看填充PEC是否会引起本来不连接在一起的金属变成相互连接了

小编真是牛,受教了。想问一下小编这个问题,就是我现在仿真了一个螺旋天线,出现 mesh cells are represented in staircase mode and have been filled with PEC 这个问题该怎么解决啊?我已经局部网格加密了,全局没有加密,是不是螺旋结构容易出这样的问题?

哪位大使能告诉我怎样能用cst做电子枪聚焦系统的优化设计,急  急  急! 万分感谢!

回复 00d44 的帖子
Lines per wavelength和Lower mesh limit应该都是控制最大网格大小的吧
