教你如何在cst中绘制需要的曲线

CST 具有强大的建模功能，只要您能给出函数曲线，就可以根据函数在CST 中定义任意想要的几何线，这里我们以CST 微波工作室为例给您介绍一下如何定义几何线。
1) 在 CST 设计环境™下，选择打开微波工作室。
2) 选择工具栏 Macros → Construct → Curves → Create 2D - Curve analytical(xy-uv) 创建二维几何线，选择Create 3D→Curve analytical(xyz-uvw) 即可创建三维曲线，如下所示，这里我们以创建二维曲线为例进行介绍：

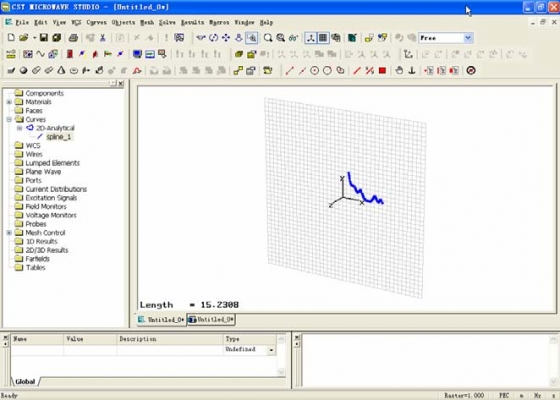

3) 宏运行后，界面如下所示，您可以在主视图中看到系统为您创建的二维曲线：

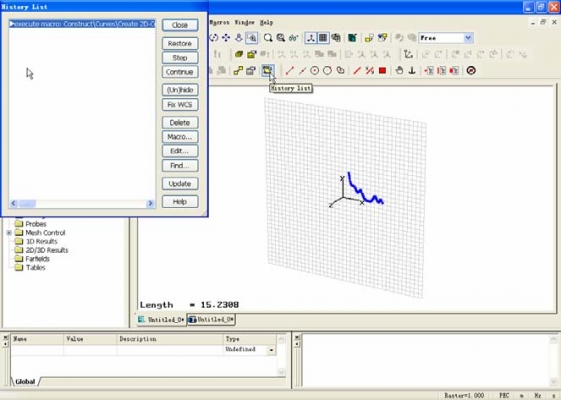

4) 请点击历史列表按钮（History List）进入历史列表，此时历史列表中显示您运行了二维几何线创建宏。

5) 选择该命令，并点击历史列表右边的 Edit.按钮，对该宏进行编辑即可获取需要的二维几何线。

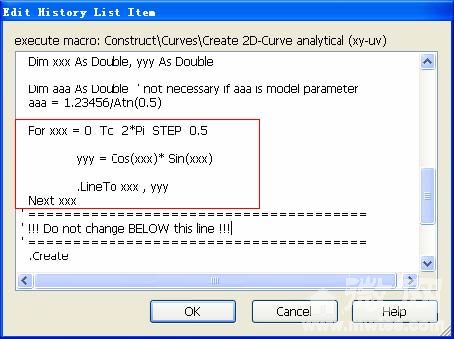

6) 弹出的 Edit History List Item 项中显示了该二维几何线的函数（见上图），对该VBA 命令进行修改即可创建任意的函数曲线。例如，我们需要创建函数线y = cos(x)*sin(x)，x 的取值范围为0 到360 度，则只需将相应的曲线创建命令改为y=sin(x)*cos(x)即可。修改后，该对话框如下所示：

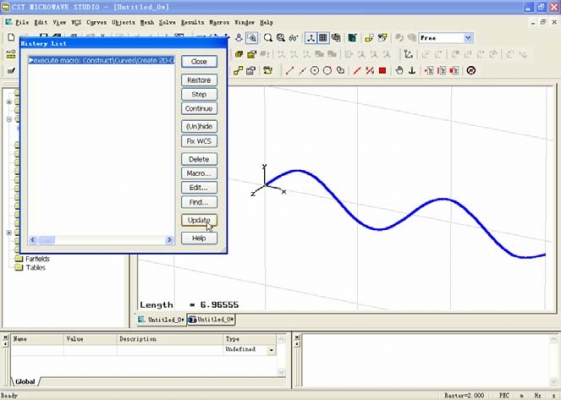

7) 修改完成后，点击 OK 按钮，保存设置，回到历史列表（History List）对话框。在该对话框中点击Update 按钮，更新设置，更新后主视图中显示函数曲线y = cos(x)*sin(x) 。您可以采用相同的方法创建其他任意想要的二维曲线或三维曲线。

现在2014版本的没有了 Curves → Create 2D - Curve analytical(xy-uv) 创建二维几何线，选择Create 3D→Curve analytical(xyz-uvw)这些操作，是不是只能在curve里找到这些再去历史记录中修改了

现在2014版本的没有了 Curves → Create 2D - Curve analytical(xy-uv) 创建二维几何线，选择Create 3D→Curve analytical(xyz-uvw)这些操作，是不是只能在curve里找到这些再去历史记录中修改了

其它曲线的创建过程类似，只需要将要画的曲线的方程用程序代换就可以了，比如分形曲线等等

非常感谢！

不错也，呵呵。

正需要，谢谢

回复 2# 00d44
大哥，你有分形图形的VBA命令吗?我需要，谢谢啊。我不太懂VBA。呵呵

终于找到怎么画函数曲线了，谢谢小编老师

多谢啊，学习拉。

学习了，好东西啊

如果我只知道一些离散点，想在CST中画出其曲线，应该怎么做呢?

现在2014版本的没有了 Curves → Create 2D - Curve analytical(xy-uv) 创建二维几何线，选择Create 3D→Curve analytical(xyz-uvw)这些操作，是不是只能在curve里找到这些再去历史记录中修改了

现在2014版本的没有了 Curves → Create 2D - Curve analytical(xy-uv) 创建二维几何线，选择Create 3D→Curve analytical(xyz-uvw)这些操作，是不是只能在curve里找到这些再去历史记录中修改了
