PA设计的loadpull问题的一些理解
先来阐述下我的问题:
用MRF9135设计一个PA,静态工作点的扫描没有任何的问题。然后做loadpull模拟出输出匹配所需的负载阻抗,然后才能进行下面的工作,这个我说的对吗?
问题就是处在loadpull这个环节:

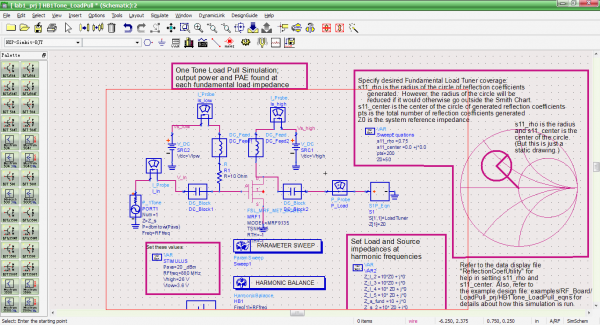

上图:

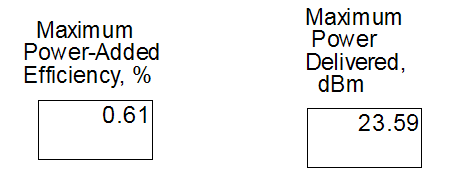

然后出来仿真的结果:这个PAE和Pdel的值怎么可能回事这么小的呢?
我有一些自己的理解:
Pavs不一样,出来的负载阻抗也会不一样,但是只要保证Pdel不大于P1dB(135W)的话,都不会出现饱和,说明输入功率是合理的。
应该出现的情况是,PAE和Pdel很接近于datasheet给出的典型指标来的。
为什么会出现这么差的结果呢?求解释啊。
你这个是应该是负载牵引前计算出的功率和效率吧?应该把算出的S11重新代入后再看功率和效率
能具体一点吗?算什么S11?
我没有做任何的计算呀,只是做了DC扫描,确定了偏置,并且管子也是稳定的,然后就是Loadpull来算出最佳输出负载,用这个值来做匹配设计。我的思路和流程有错没?你说的负载牵引前的计算是什么呢?
我看书上的方法都是:先用软件默认的S11半径和圆心仿真一下,出来一个效率和功率,然后再调整S11半径和圆心重新仿真,又会算出一个效率和功率,而且后面的效率和功率一般都比前面的大,所以我想是不是也应该重新调整下S11半径和圆心再看效率和功率.我也是初学负载牵引,所述仅供参考,不一定正确.
仿真软件都是数学工具,功率的计算是根据电压乘以电流的共轭得到的,小编电路原理图中(最后那张),功率管输出部分只有电流表,没有电压节点标示。那么输出功率怎么算得出?没有输出功率,又如何得到效率?
功率管输出部分直接是一个功率计,不是电流表呀
好问题,谢谢你们的回答和讨论
