关于ansoft协同仿真问题

05-08
最近在ansys官网上下了一个ansoft协同仿真复杂波导教程,我发现我的designer里根本就没有波导库更没有这个ExportToHFSS.vbs脚本文件:其中有这么一段说明

“我们这里重点介绍一种更方便快捷的方法:利用“transmission line model”来方便的链接进一端均匀传输线。当HFSS的设计被链接到AnsoftDesigner时,除了端口的特性阻抗外,端口模式的传播系数(包含衰耗和相移因子)也都会被传递到Designer。对于均匀传输线,在HFSS中只需设置一个端口,Designer便会根据这个端口的特性阻抗和波传播系数计算出不同长度情况下的传输线S参数。在这个过程中,仅仅是不断的调用HFSS的后处理引擎,无需重新求解,因此速度非常快.

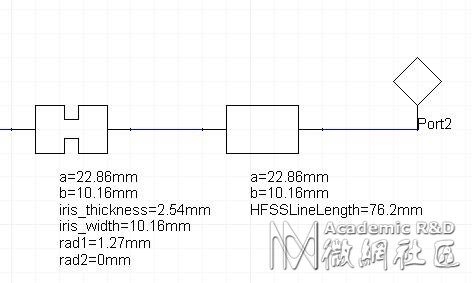

当动态链接设置好之后,基本单元可通过简单的ctrl+c, ctrl+v复制出多个来,比如我们要设计一个包含4个IRS的滤波器。当元件放置好之后,加上端口,如下图所示



对于这段说明有几个不明白的地方:这个波导段是在HFSS建模设置单端口仿真?但是只设置一个端口另外一个端口岂不是短路面吗?还有另外一个面设成辐射边界?



小编你好,
我最近也在学习hfss和designer的联合仿真,
对于你的第一个问题,你如果怕出问题的话还是用双端口吧
传输线形式只是快捷办法而已,它的意思是可以根据一个端口自动计算出另一个端口的参数,不会端口短路的,
你的第二问题我也没解决,就是怎么找那个.vbs文件,很郁闷,希望交流
QQ:454980664

刚才找了一下,好像需要一个kit

软件工具下载
为了使用户更方便将软件应用于工程设计,Ansoft公司开发了一些小工具、扩展库和脚本程序,在软件维护期内的Ansoft正式客户均可免费获得这些工具和脚本。为了提高效率,在联系Ansoft公司时,请提供您的单位名称,联系人姓名和固定电话,以便我们确认您的 用户身份,帮助您尽快获得这些程序。
目前可用的工具、扩展库和脚本程序有:
WaveGuide library:用于Ansoft Designer的波导器件HFSS模型库。其中包含多种参数化的HFSS波导部件模型,支持与Ansoft Designer的协同设计方法,可用于波导/同轴腔体滤波器、功分器等复杂波导结构的设计;该库还包含若干脚本,可实现诸如Ansoft Designer中优化好的滤波器结构直接export到HFSS的工程自动化设计。


LTCC Design Kit:LTCC设计工具包,支持HFSS与Ansoft Designer的协同设计方法,可用于LTCC滤波器及分布式电感/电容器件的设计。

Xilinx Design Kit:Xilinx高速通道设计工具包。其中包含连接器、via、传输线、封装等高速通道中元件的HFSS/Q3D/Planar EM模型,支持HFSS与Ansoft Designer的协同设计方法,可用于高速通道的基于物理层的快速精确设计。

Via Wizard:过孔建模插件。使用者以数表的形式输入参数,VIA wizard可根据参数自动生成HFSS v10 project,最大程度的简化了过孔及过孔阵列的建模过程。

宏脚本转换程序:可用于HFSSv8之前版本中建模的宏文件转换成HFSSv9之后版本可读入的脚本文件,从而建模过程可以保存。

Layer stackup inverting utility: SIwave层叠结构调整工具。SIwave中允许PCB上表面的封装与PCB merge到一起,但有些时候封装会安装在PCB的下表面,层叠结构调整工具能对PCB的层结构进行上下和左右反转,这样封装就能被正常的merge到PCB上了。

若干常用脚本,如:
HFSSv10脚本:
Touchstone File converter:单端S参数转换为差分S参数的脚本;
计算天线相位中心脚本;
天线任意电平(如3dB、6dB等)波瓣宽度计算脚本;(该脚本用于HFSSv10,HFSSv11的后处理中已增加此功能);
根据一系列的点坐标文件(*.dat 或excel文件的形式)自动生成HFSS中的polyline
自动将HFSS设计导入ePhysics的脚本:运行该脚本可自动启动ePhysics,导入HFSS设计并设置好数据链接,用户可选择求解类型
Designer v3脚本:
单端S参数转换成差分S参数的脚本;
Maxwell 3D脚本:
3D涡流场中阻抗边界上的损耗计算脚本;

谢谢你的回答,在HFSS中扫参,速度上没有优势,而且最优的参数未必能扫到。

只要能找到WaveGuide library应该就好了。

真在找,可否上传WaveGuide library

真在找,可否上传WaveGuide library
