PIN管HFSS建模
05-08
请问各位几个关于PIN开关的问题:

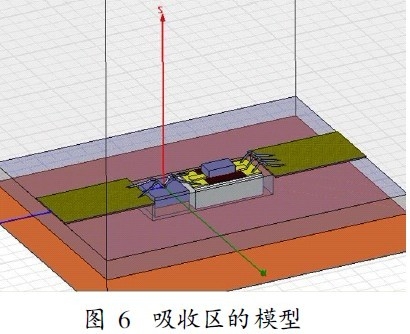

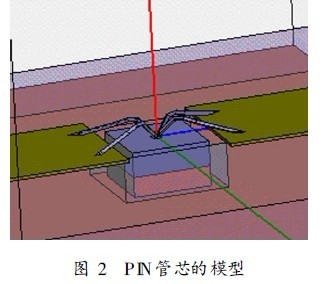

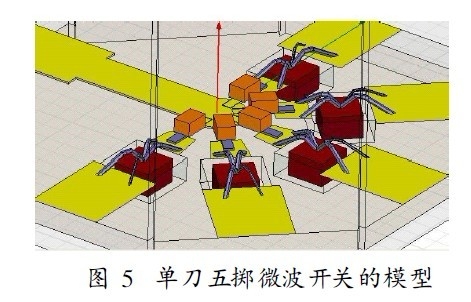

一. PIN管芯HFSS中怎么建模,怎么模拟出断开与导通状态,附上论文中的HFSS模型图
二. 是不是需要HFSS和ADS结合起来才能做SPDT开关,还是在网上下个管芯模型,用ADS就可以了
三. 我要做一个连续波承受功率250W的单刀双掷开关,必须用管芯做,不知道怎么选择管子才能达到要求的功率
本人新手!不知从何入手!请各位赐教,不胜感激!
一. PIN管芯HFSS中怎么建模,怎么模拟出断开与导通状态,附上论文中的HFSS模型图
二. 是不是需要HFSS和ADS结合起来才能做SPDT开关,还是在网上下个管芯模型,用ADS就可以了
三. 我要做一个连续波承受功率250W的单刀双掷开关,必须用管芯做,不知道怎么选择管子才能达到要求的功率
本人新手!不知从何入手!请各位赐教,不胜感激!
250w连续波,用管芯可能做不出来。
你的论文传上来看看。
来学习,hfss中怎样建这个模,像蜘蛛腿一样
论文很多呀,那用什么做呀
来学习下!
HFSS+ADS or HFSS+SIWAVE or EMpro+ADS ==> 3D model 轉成訊號 到ADS or SIWAVE 加POWER做訊號端模擬
高端大气上档次啊,不知仁兄模型里面的二极管只是画的示意图还是有什么设置?
