CST中关于转接波导的边界条件的设置

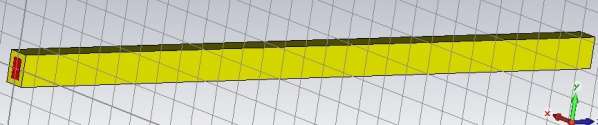

一个金属腔体构成的转接波导，背景材料normal，腔体里面是空气，请教下各位前辈，他的边界条件该怎么设置呢?理想电边界?还是z方向open?模型如图：

请你从"藤椅"楼开始在往下看..."报纸"给你的建议或许太笼统, "地板"时怕你不懂连图都截给你了, 到8楼的时候你的说法！?
多谢您的解答，不过因为是转接波导，转接波导的金属外壳材料也在仿真的考虑范围内，需要去设定他的材料的，所以我就做了这个模型的。多多感谢了！
你在传达的讯息是什么? 其实我是被红字部分的意思"激怒"了..行不！?
**如果各个EM软件都没有附(范例),今天你的提问方式成立, 但是..范例你看了吗?
如果看了,相信你也不会提这个问题了.

你在忽悠我们没设计过waveguide是吗? 背景材料中连吸波材/超导材都可以设立.你的金属外壳是外星材料吗?

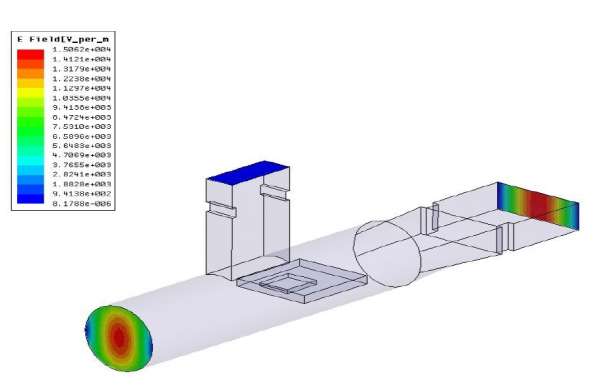

例图中虽是用HFSS,但它的作图方式就是CST中的这个概念！

难道你的转接波导复杂程度高于图中的OMT ！?
如果CST简化了建模复杂度的作法没有吸引到你, 建议你可以不要用！

多谢您的解答，不过因为是转接波导，转接波导的金属外壳材料也在仿真的考虑范围内，需要去设定他的材料的，所以我就做了这个模型的。多多感谢了！

我是将两个波导口内腔的空气面设置成的两个端口面的。

波从一个端口入射到另一个端口出来，频率是300GHZ到400GHZ之间，背景材料我设置的是normal，别的都会设置，就是这个边界条件不会弄，搞不懂，求各位指点下，谢谢了

没有一个人愿意指导下么.

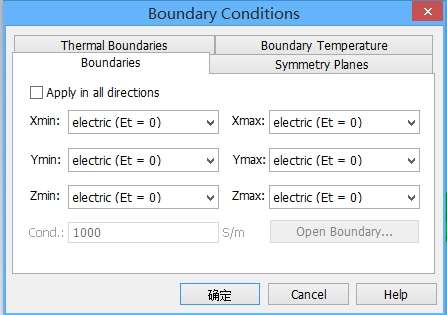

六个面都设成electric

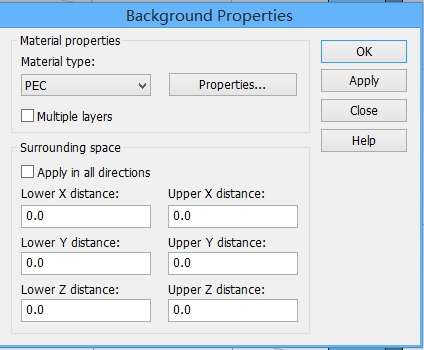

背景材料设定 / 边界条件设定
你设为"空气"的那一段, 直接画上--你设为金属材料的那一部分在这个环境中-不需要！
其它端口 / 扫描频率 / 观测项目...这你应该会的..

多谢多谢！

口气那么冲干嘛?我新手很多问题不懂才来发帖询问的，我设置背景材料就是normal和pec，不知道怎么去设别的所以才这样建模的。

请你从"藤椅"楼开始在往下看..."报纸"给你的建议或许太笼统, "地板"时怕你不懂连图都截给你了, 到8楼的时候你的说法！?
多谢您的解答，不过因为是转接波导，转接波导的金属外壳材料也在仿真的考虑范围内，需要去设定他的材料的，所以我就做了这个模型的。多多感谢了！
你在传达的讯息是什么? 其实我是被红字部分的意思"激怒"了..行不！?
**如果各个EM软件都没有附(范例),今天你的提问方式成立, 但是..范例你看了吗?
如果看了,相信你也不会提这个问题了.

这个没搞过
