发几个有源偏置电路图,希望大家分析一下
05-08

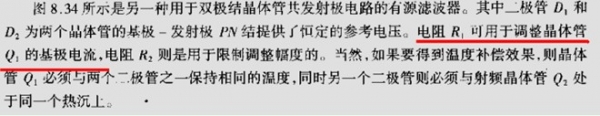

以下几个图是《射频电路设计-理论与应用》上贴出来的,对于8.33,有源偏置是如何“改善静态工作点的稳定度”的;对8.34,Q2是不是被偏压在0.7V了(D1D2钳位了)?如果还有其他高见的话也可以发上来讨论讨论

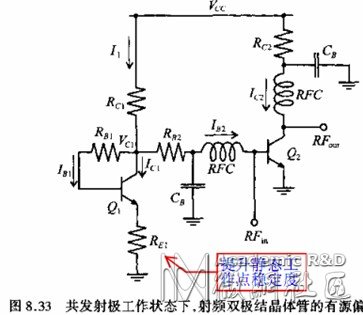

对于8.33,假设由于微扰导致Ib2变大,则Vc1变大,Ib1和Ic1变小,Vre1变小,Ib1和Ic1变大,Ib2变小。从而改善工作点稳定度。反之亦然。

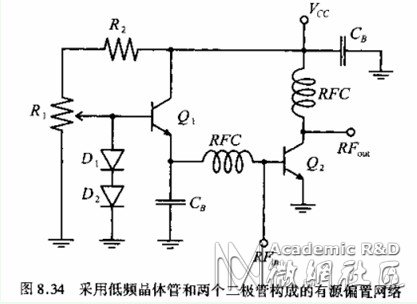

对于8.34,D1和D2对Q1的基极电压钳位,而调R1,就改变了Vcc与Vb1之间的阻抗,从而调整Q1基极电流。R2很显然就限制其调整幅度了。
顶一下,希望大家参与讨论
http://www.ece.ucsb.edu/~long/ec . lementation_f04.pdf
http://www.qsl.net/va3iul/Bias/Bias_Circuits_for_RF_Devices.pdf
谢谢楼上的资料:-D
谢谢楼上的资料
回楼上,应该是楼上的楼上
谢谢楼上的资料
谢谢楼上的资料
