关于如何把waveport加到仿真域中

waveport较lump port的一个优势是端口的阻抗就是wave port结构的mode impedance, 所以省掉匹配的问题
有时候,大家可能想把waveport简单的加到仿真域里面去,结果是HFSS报错说waveport只能加到边界上.

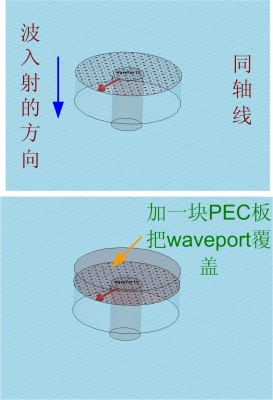

这个问题的解决办法就是在waveport input的反方向加一块PEC板把waveport堵住(如图),这样就可以把waveport放到仿真域里面了
这样做可以有效的减少仿真的空间, 同时也增加的了waveport的灵活性.
