CST2013圆极化天线
05-08
CST2013中仿真天线的结果里没有左旋增益和右旋增益,应该怎么看?另外,Theta/phi和phi/Theta是什么意思啊?
在后处理模板中找找,是site和π啊,
什么意思?

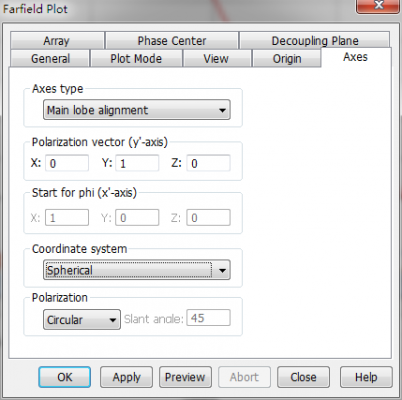

Theta/phi和phi/Theta是指电场的theta分量与phi分量的比值。至于看圆极化,你需要打开farfield plot properties,然后选中axes子选项里面,选择polarization 为circular即可
收益,非常感谢!
kandale 也学到东西了
