请问可以用ADS观察特性阻抗吗？

集中器件和分立器件（非分布参数）的是端口阻抗而不是特性阻抗

集中器件和分立器件（非分布参数）的是端口阻抗而不是特性阻抗

lswluo的说法正确

特性阻抗是传输线的参数，你说的这个电路和传输线有任何联系吗?

我说的不是传输线,就是想看一个LC网络的特性阻抗

我觉得我前面说的够明白了，
集中网络没特性阻抗这玩意。

當然可以, 不然 Agilent 就白混了！
集中网络是有阻抗特性, 至於是否可以特性阻抗稱之！? 見仁見智！
或許稱之為"帶阻/帶通的 S-parameter" 會比較通暢,

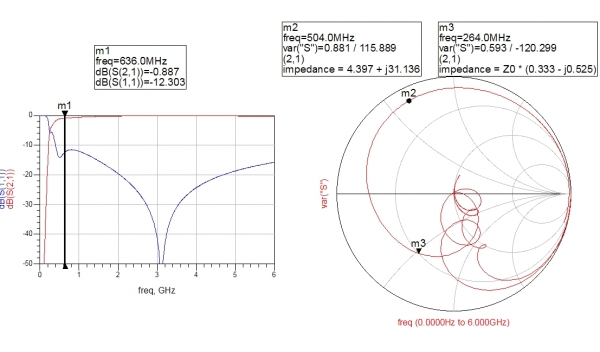

圖中左側就是S-parameter, 而右側的則是所謂的"特性阻抗" 兩種顯示方式！

楼上解释的很明白，LC网络有阻抗特性，不知特性阻抗一说从何而来?

我正在看日本人森荣二写的那本《LC滤波器设计与制作》，书里给出的滤波器设计例子几乎每一个都提到了特性阻抗这个要求，请问这个特性阻抗是指什么呢?

5L所说的应该是网络的输入阻抗，那自然存在。
但特性阻抗、或称本征阻抗，不是集总电路的参数。

我真的有点糊涂了,同一个网站,不同的板块,答案竟然是完全相反的,请看这里http://bbs.mwtee.com/thread-30741-1-1.html,期待高手给出一个最终的答案！

我看了那个帖子，
他所说的特性阻抗是连接该滤波器的 传输线的特性阻抗！不是滤波器本身的。
说实在的，我觉得你基本概念没搞清楚。

如果我没记错的话,特性阻抗这个概念最早应该是出现在<网络分析与综合>这门课中的,传输线的概念是在<微波技术>这门课中才出现的,一般而言<微波技术>的教学总是放在<网络分析与综合>之后进行的,就是说在传输线之前就已经开始讲到特性阻抗了,难道特性阻抗不是集总电路的参数吗?

实际上，特性阻抗是指的某个电磁场传输模式在传输线中（一般是主模式）横向电场和横向磁场的大小之比，当传输线和某中器件（包括集中器件和分立器件）连接时，为保证不引起反射，要求阻抗匹配。也就是输入阻抗=传输线特性阻抗。有时为方便用SMITH圆图进行阻抗匹配，还要用特性阻抗对输入阻抗做归一化。
另外：我翻了一下机械工业出版社的<网络分析与综合>，没看到特性阻抗这个词。

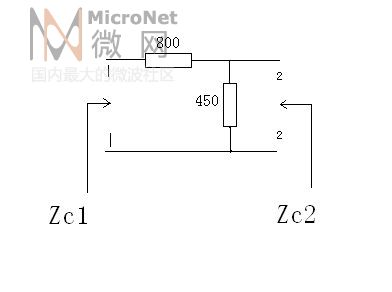

特性阻抗是描写双端口网络的重要参数之一,图中以Zc1表示1 1端的特性阻抗,以Zc2表示2 2端的特性阻抗.

特性阻抗只与网络参数有关,即只与网络的结构,元件等有关,而与负载电阻和信号源内阻无关.用网络的开路阻抗和短路阻抗可以很容易地求得特性阻抗, 特性阻抗为两者相乘后开方.

1 1端看入的短路阻抗为800, 1 1端看入的开路阻抗为1250,所以Zc1=1000

2 2端看入的短路阻抗为288, 2 2端看入的开路阻抗为450,所以Zc2=360

若网络由电抗元件构成,那特性阻抗就是频率的函数了.

现在让我感到困惑的是ADS这种功能如此强大的仿真软件,却无法算出特性阻抗这个重要的参数.

没看懂，为啥要相乘后开方，
不明白有什么作用。
也没有看出“特性”在什么地方。

特性阻抗的特性体现在它只与网络的结构,元件等有关,而与负载电阻和信号源内阻无关
如果22端接一个360欧姆的电阻,11端的输入阻抗就等于它的特性阻抗1000欧姆
如果11端接一个1000欧姆的电阻,22端的输入阻抗就等于它的特性阻抗360欧姆

看不懂，这是什么意思?
