真心求教这样的线圈怎么画啊?
05-08
刚学CST,是新手。最近在用CST仿真,其中有一个模型是画线圈,示意图在我传的附件里。有劳大家先下载看看。

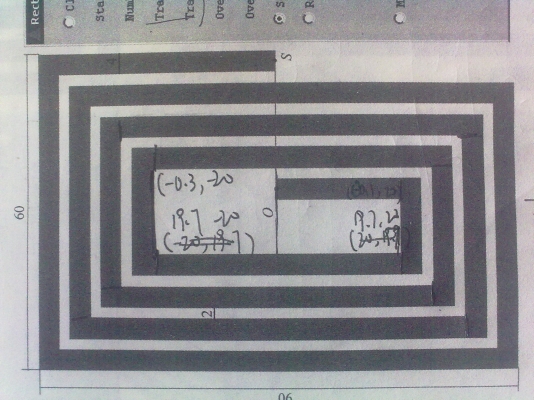

先简单叙述下你看到的图,这个线圈有4圈,圈与圈之间是等间距的(就是黑色之间的空白),每一圈的宽度(就是单个黑色条带的宽度)也是定值,材料是铝,而且有厚度(注意:三维结构,不是平面的)。
单看这个图,貌似很简单,因为线圈只有4圈,我想最笨的方法就是一个box接着一个box不断地拼接,最后得到所需要的结构,要做的只需计算一下一些点的坐标值,工作量还可以接受。但是——
正如我所说的,这只是个示意图。我想要画的,可不是4圈,是153圈!这样的话笨方法工作量实在是让我难以接受(不知道高手们觉得这样的工作量是不是可以接受?)
我想到了CST里有没有自带的模板呢?我找了一下,对于矩形的螺旋线圈好像没什么模板,只有一个还是圈数限定的(好像是4圈,每一圈之间的间距等尺寸参数可变)。这是我找到的信息只有这些。
最后我再总结一下我所要建模的线圈的各项参数(与示意图的线圈很相似)
1.圈数为153圈;
2.线圈材料为铝;
3.线圈厚度为0.01mm;
4.线圈的最外侧尺寸和示意图一样60mm乘以90mm。
至于其它间距等尺寸就不必说的太详细了,因为我是想知道画这种线圈的方法。
真心向大家求教,希望大家把宝贵的经验教给我,我先谢谢大家了!
这是附件。
CST有画多匝线圈的方法 菜单栏中 Marcos>Construct>Coils>Circular Spiral 然后会弹出一个对话框 Height是你的线圈厚度
inner Radius 是中间的半径
Width 是线圈宽度
Number of turns 是线圈圈数
Gap是线圈之间的间隔
Segments perturn是线圈的棱角数 默认为0的时候是圆 你这个图形的话填4 你试试吧 由于不能传图 只有文字说明了 希望能帮你解决问题
CST自带的宏命令里就有相关画法,楼上为正解!@
谢谢你啊,我回去试一下,看看行不行
我用宏里面的模型 选择出边界 而形成的的线圈 为什么不能修改属性啊! 还有宏里面的结构怎么不能该属性? 求教啊
